Conveyor & BUT
5-15

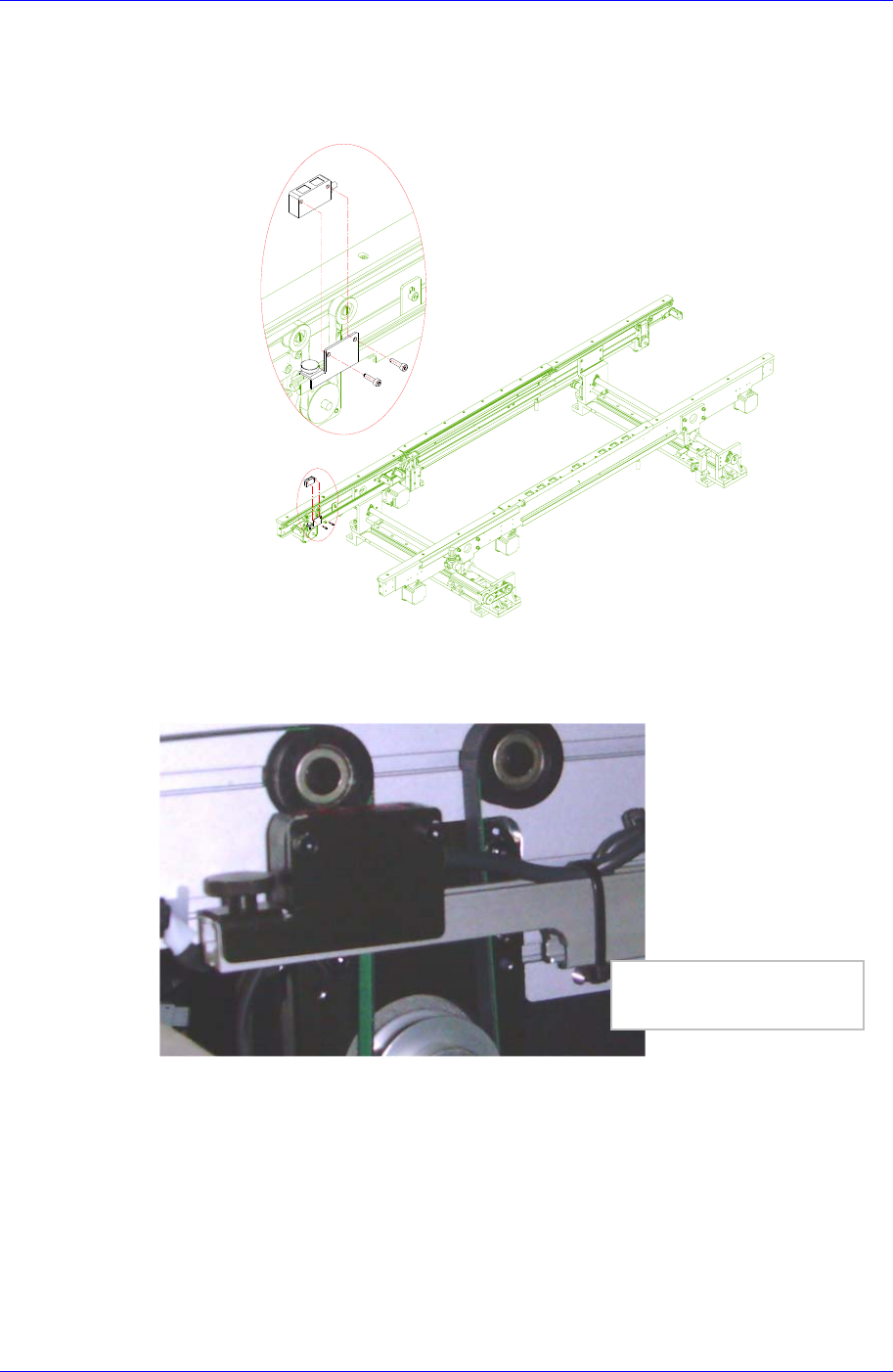

5.3.3.4. 更换 Quick Load Sensor
1. 请执行 “5.3.3 更换传感器时的共同作业” 的#一阶段和#2阶段。
2. 拧开下图的固定螺丝（M3-2个）从Bracket中分离传感器。
3. 按拆卸的逆序组装传感器后，如照片所示进行配线。然后用Cable Tie进行固定
。
4. 请执行 “5.3.3 更换传感器时的共同作业” 的#3阶段和#4阶段。
确保传感器电缆的余裕
后
,
用连接电缆固定
Samsung Component Placer SM421 Service Manual
5-16

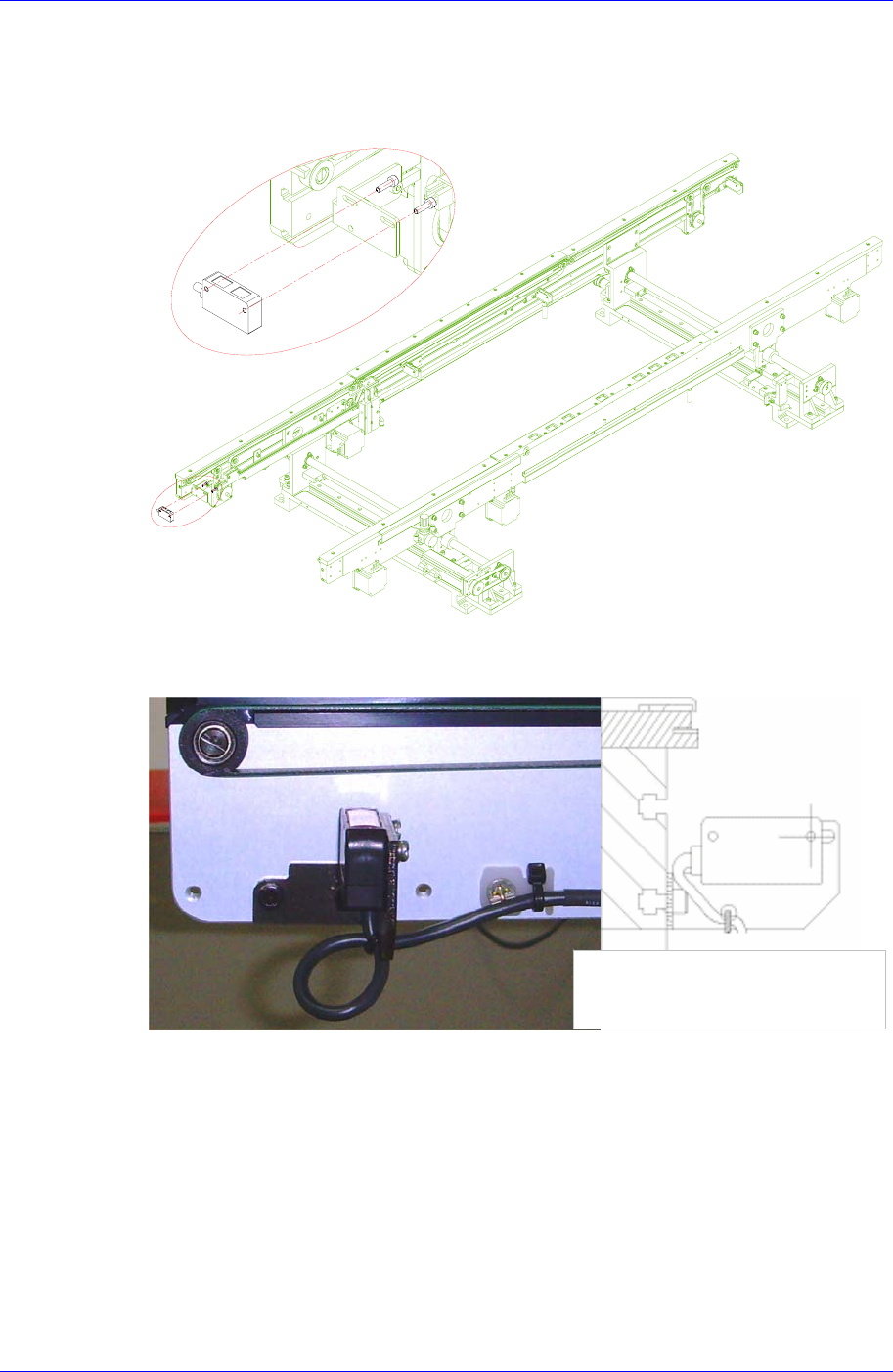

5.3.3.5. 更换 Exit Sensor
1. 请执行 “5.3.3 更换传感器时的共同作业” 的#一阶段和#2阶段。
2. 拧开下图的固定螺丝（M3-2个）从Bracket中分离传感器。
3. 按拆卸的逆序组装传感器后，如照片所示进行配线。然后用Cable Tie进行固定
4. 请执行 “5.3.3 更换传感器时的共同作业” 的#3阶段和#4阶段。
确保传感器电缆的余裕后, 用
连接电缆固定
Conveyor & BUT
5-17

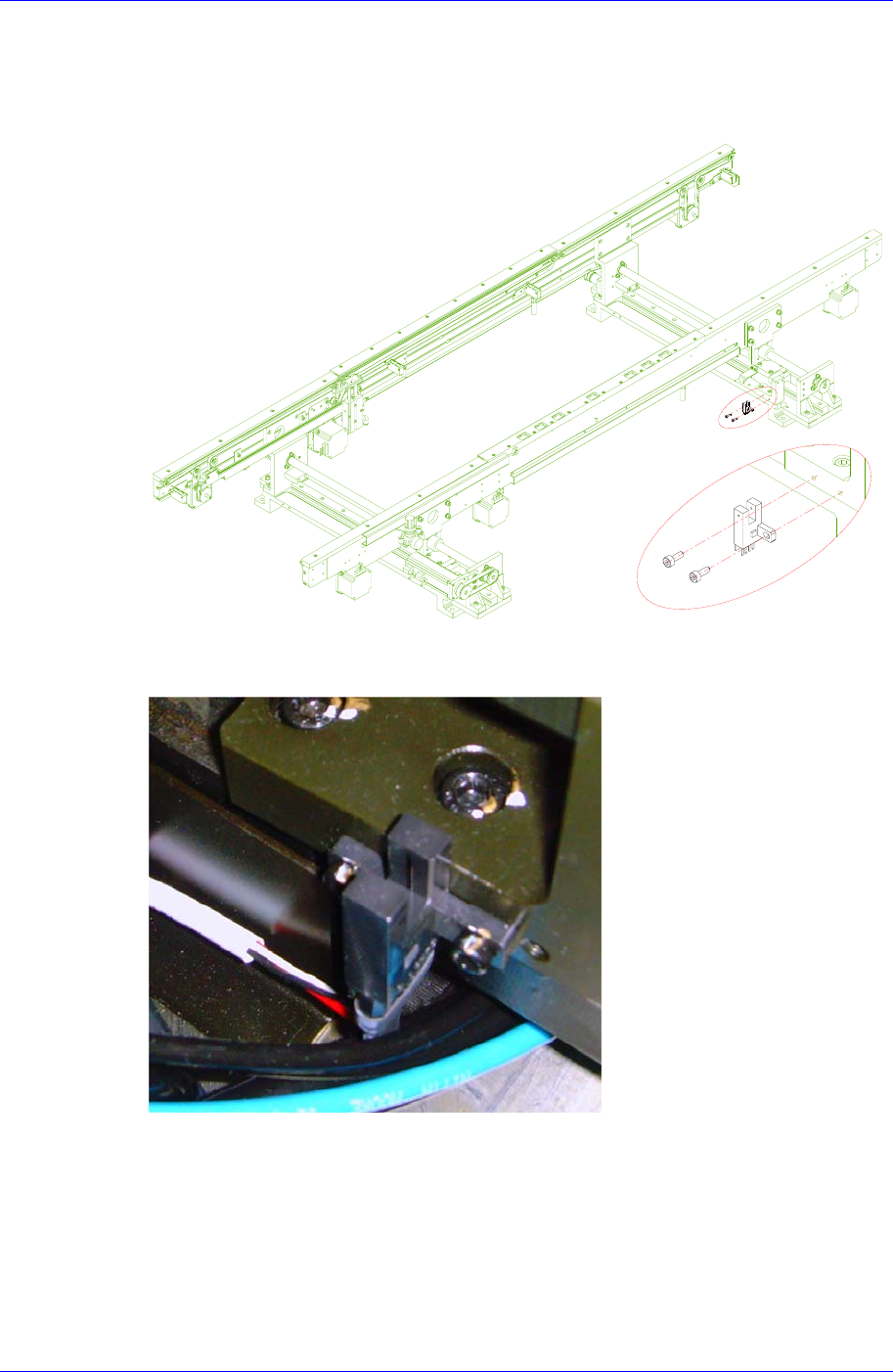

5.3.3.6. 更换 Home Width Sensor
1. 请执行 “5.3.3 更换传感器时的共同作业” 的#一阶段和#2阶段。
2. 拧开下图的固定螺丝（M3-2个）从Bracket中分离传感器。
3. 按拆卸的逆序组装传感器后，如照片所示进行配线。然后用Cable Tie进行固定
4. 请执行 “5.3.3 更换传感器时的共同作业” 的#4阶段。
