Samsung Component Placer SM421 Service Manual
5-18
5.4. Conveyor 方向变更
5.4.1. 必要工具
+, - 螺丝刀全套
L-Wrench 全套
Nipper 及 连接电缆
Calipers
5.4.2. Conveyor 方向变更次序

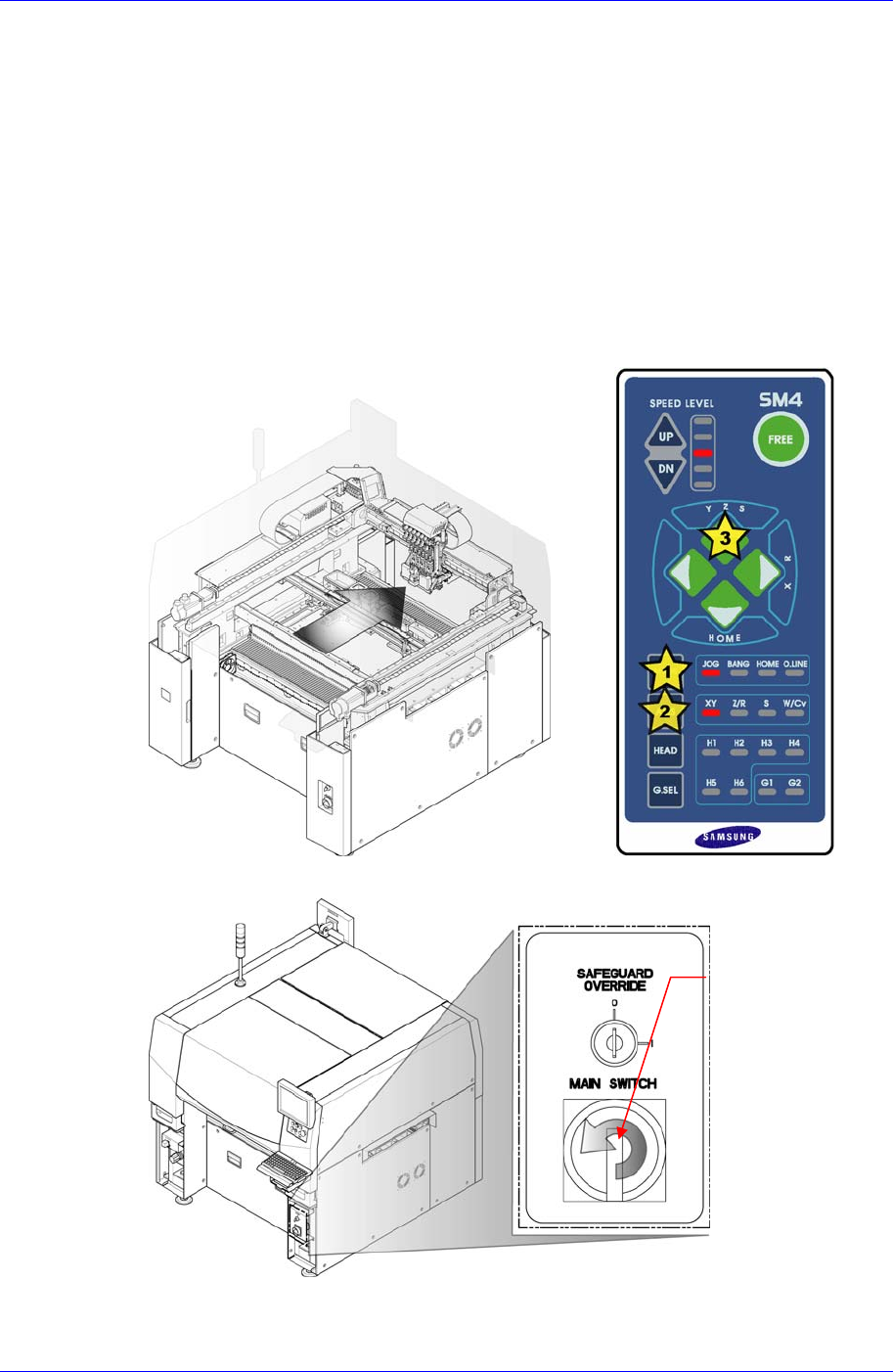

1. 操作示教框把X Frame移动到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Main Switch 的 OFF
方向 (逆时针方向)
Conveyor & BUT
5-19

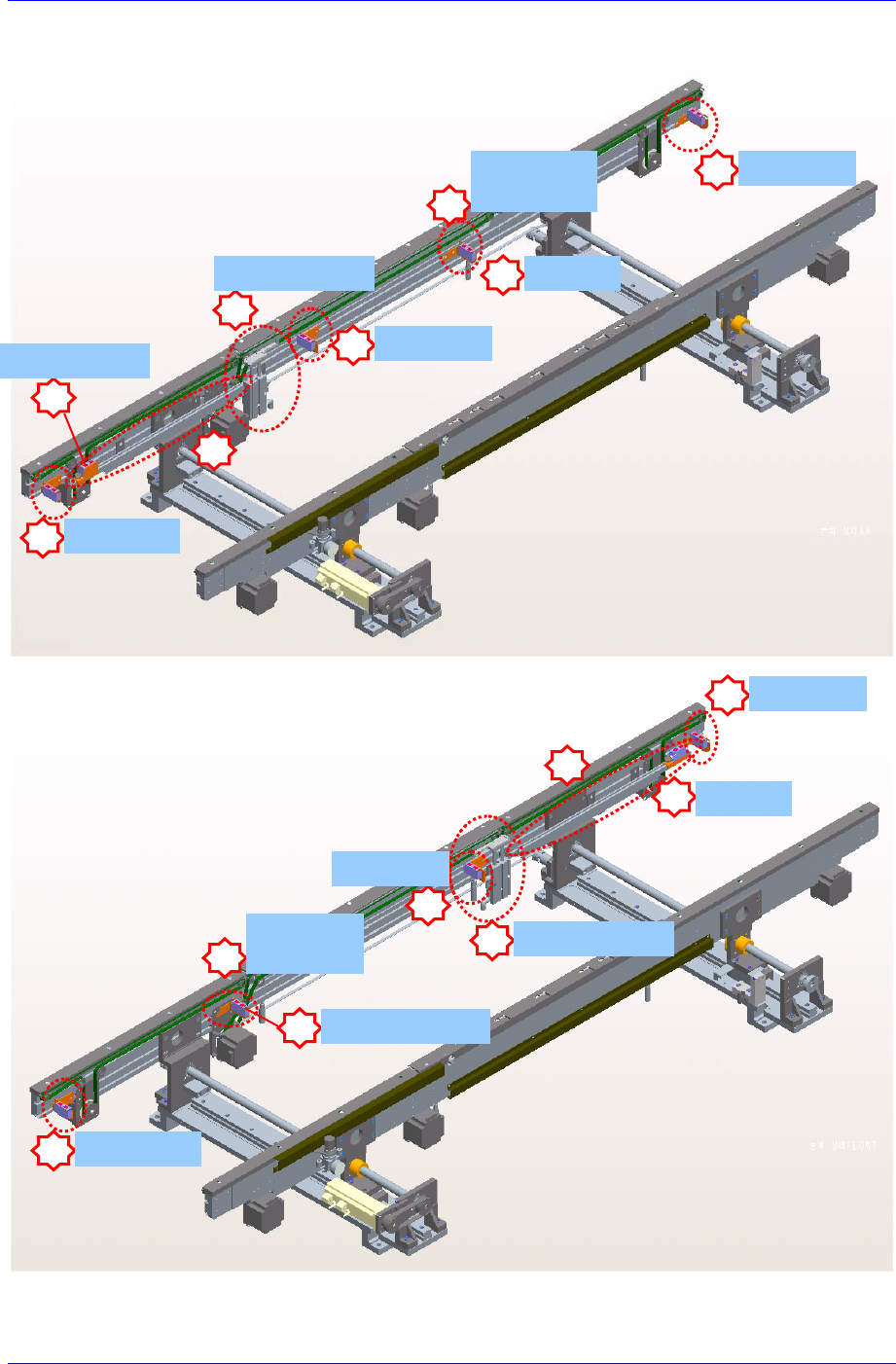

3. 下图为改变PCB Flow时对应部件的移动前,后组装状态。
移动前
移动后
1
2
3
6
1
2
3
4
5
7
8
6
5
8
7
4
Quick load传感器
Quick load 传感
待机传感
待机传感
贴装传感器
贴装传感器
Stopper Cylinder
Stopper Cylinder
输入传感器
输入传感器
出口传感器
出口传感器
待机传感器
Bracket
待机传感器
Bracket
Samsung Component Placer SM421 Service Manual
5-20
4. 请按下图的号码顺序进行分离、移动、组装。
① 用扳手拧开固定传感器 rail 的固定螺丝(M4-4 个)后,把传感器 rail 从机体中
分离。
② 用扳手拧开固定 quick road 传感器的固定螺丝(M3-2 个)后从 bracket 中分离
传感器。
③ 旋转 quick road 传感器 bracket 手柄，从传感器 rail 分离 bracket 。
④ 把传感器 rail 如下图按垂直方向旋转 180°
⑤ 请按上图组装 quick road 传感器 bracket。
⑥ 组装在移动场所机体的四角 rail。
1
3
2
5
6
4
Quick load传感器
Bracket Knob
Q
uick load
传
感器
Sensor Rail
移动前
移动后
Square Nut
