Samsung Component Placer SM421 Service Manual 5-22 6. 用扳手拧松贴装传感器 bracket 的固定螺丝 (M3-2 个 ) ，移动到相应位置后进行固 定。 Sensor , Bracket Movement p ath 贴装传感器 Fixing Bolt 贴装传感器
Conveyor & BUT
5-21

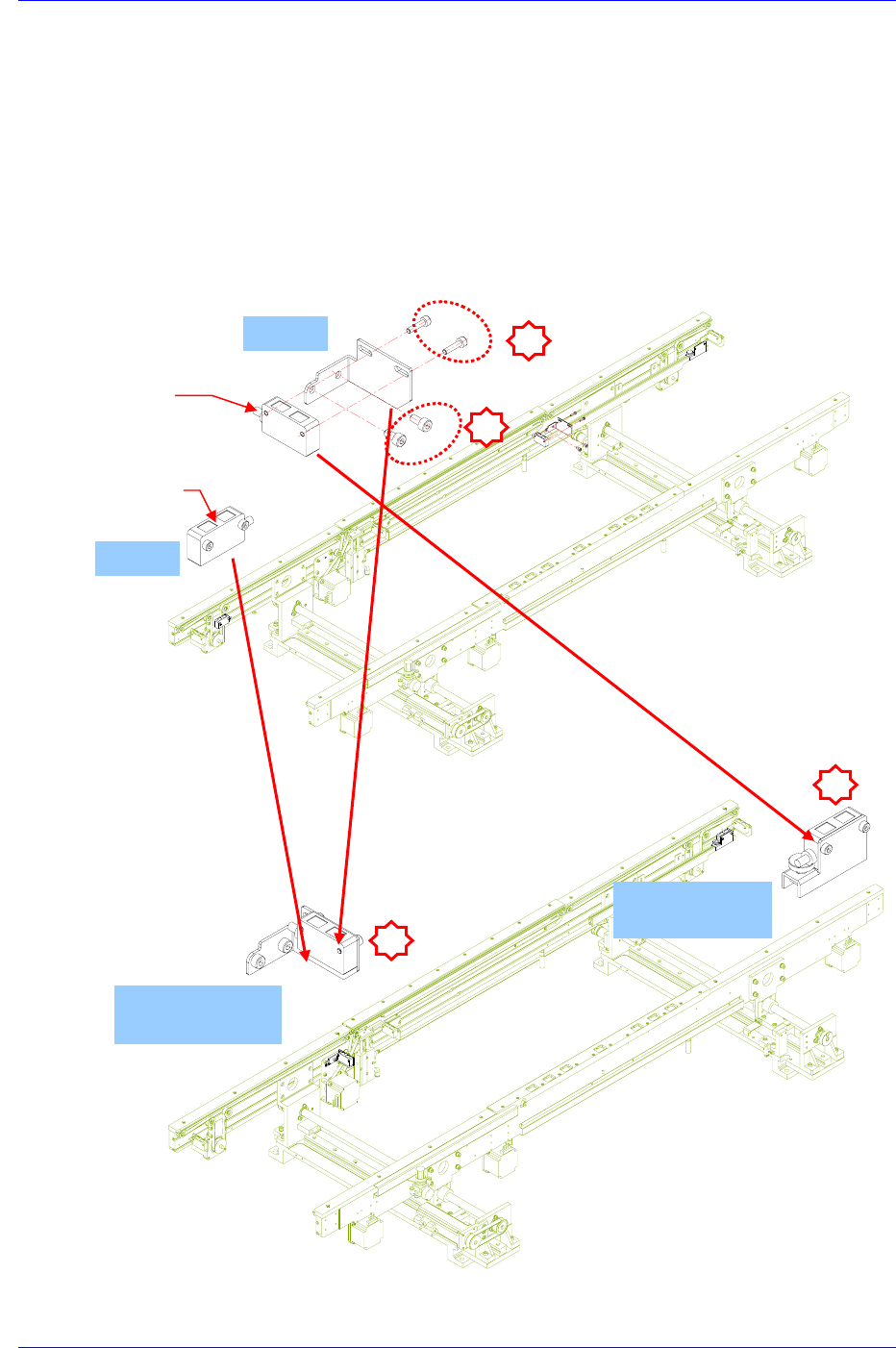

5. 请按下图的号码顺序进行分离、移动、组装。
① 用十字螺丝刀拧开固定待机传感器的固定螺丝(2 个)后从机体中分离传感器
② 用扳手拧开固定待机传感器 bracket 的固定螺丝(M3-2 个)后从机体分离
bracket。
③ 把分离的待机传感器移动到对应位置后,组装到 quick road 传感器 bracket 后
再组装到机体。
④ 把分离的待机传感器 bracket 移动到对应位置，与 quick road 传感器进行组
装后再与机体组装。
1
2
3
4
待机传感器
移动前
Move the senso
r
and assemble it
Quick load传感器
Move the bracket
and assemble it
移动前
Samsung Component Placer SM421 Service Manual
5-22
6. 用扳手拧松贴装传感器bracket的固定螺丝(M3-2个)，移动到相应位置后进行固
定。
Sensor, Bracket
Movement
p
ath
贴装传感器
Fixing Bolt
贴装传感器
Conveyor & BUT
5-23
7. 请按下图的号码顺序进行分离、移动、组装。
① 用扳手拧开把贴装 Stopper 固定到机体的固定螺丝(M4-3 个)从机体中进行分
离。
② 用扳手拧开把气缸固定到 bracket 的固定螺丝（M3-4 个）后从 bracket 中分
离气缸。
③ 把分离的气缸如下图向箭头方向旋转 180 度。
④ 用扳手拧开固定手柄的固定螺丝（M3-1 个）后从 bracket 中分离。
⑤ 拧开固定 bracket 的固定螺丝（M4-2 个）分离气缸。
⑥ 把分离的 bracket 如下图向箭头方向旋转 180 度。
⑦ 请分离 Up/Down 传感器。
⑧ 如图已旋转的气缸上组装 Up/Down 传感器。
7
4
5
6
U
p
/Down Senso
r
3
2
1
Move the stoppe
r
and assemble it
移动前
