Conveyor & BUT 5-23 7. 请按下图的号码顺序进行分离、 移动、组装。 ① 用扳手拧开把贴装 Stopper 固定到机体的固定螺丝 (M4- 3 个 ) 从机体 中进行分 离。 ② 用扳手拧开把气缸固定到 bracket 的固定螺丝（ M3-4 个）后从 br acket 中分 离气缸。 ③ 把分离的气缸如下图向箭头方 向旋转 180 度。 ④ 用扳手拧开固定手柄的固定螺 丝（ M3-1 个）后从 bracke…
Samsung Component Placer SM421 Service Manual
5-22

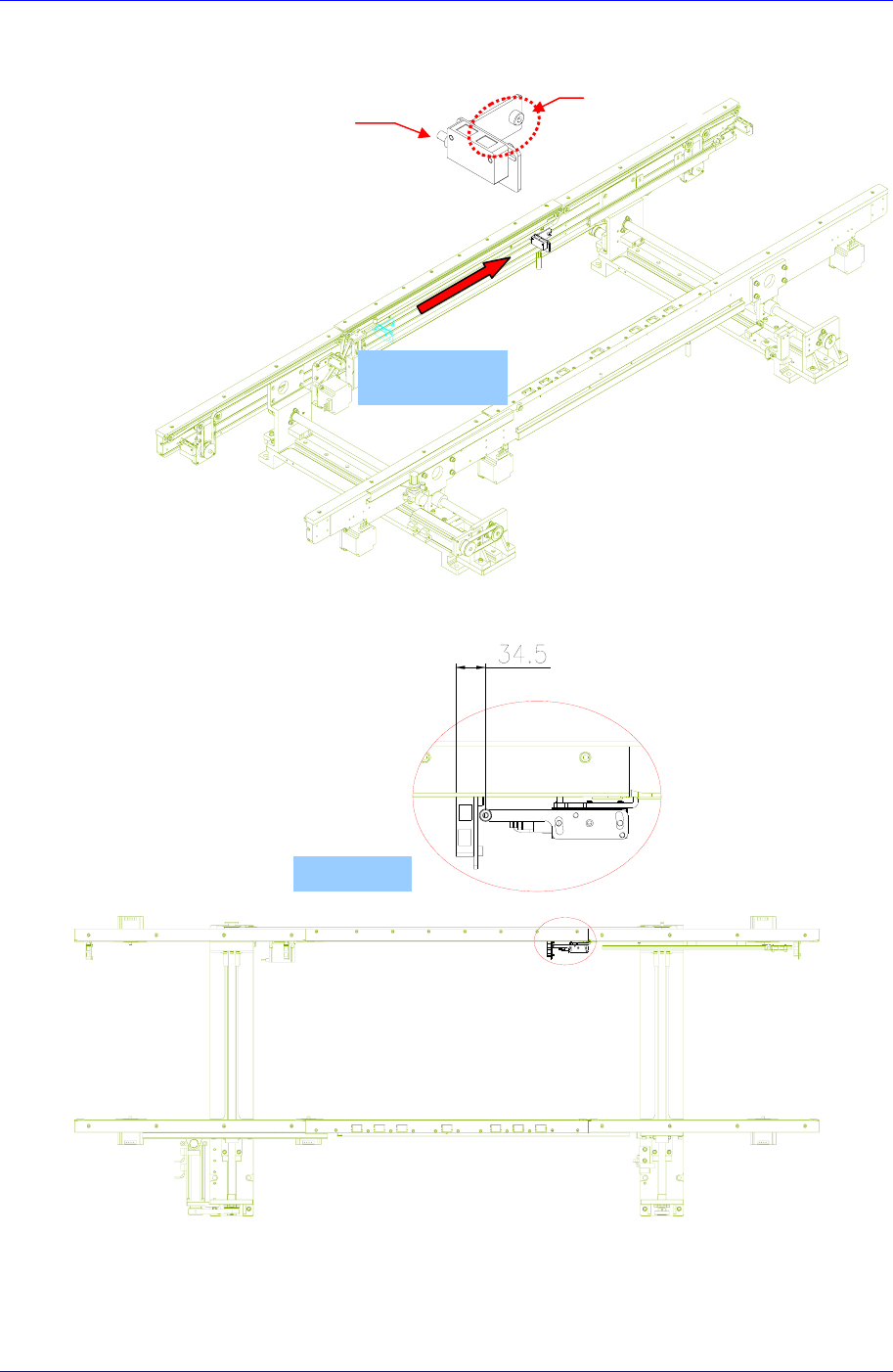

6. 用扳手拧松贴装传感器bracket的固定螺丝(M3-2个)，移动到相应位置后进行固
定。
Sensor, Bracket
Movement
p
ath
贴装传感器
Fixing Bolt
贴装传感器
Conveyor & BUT
5-23

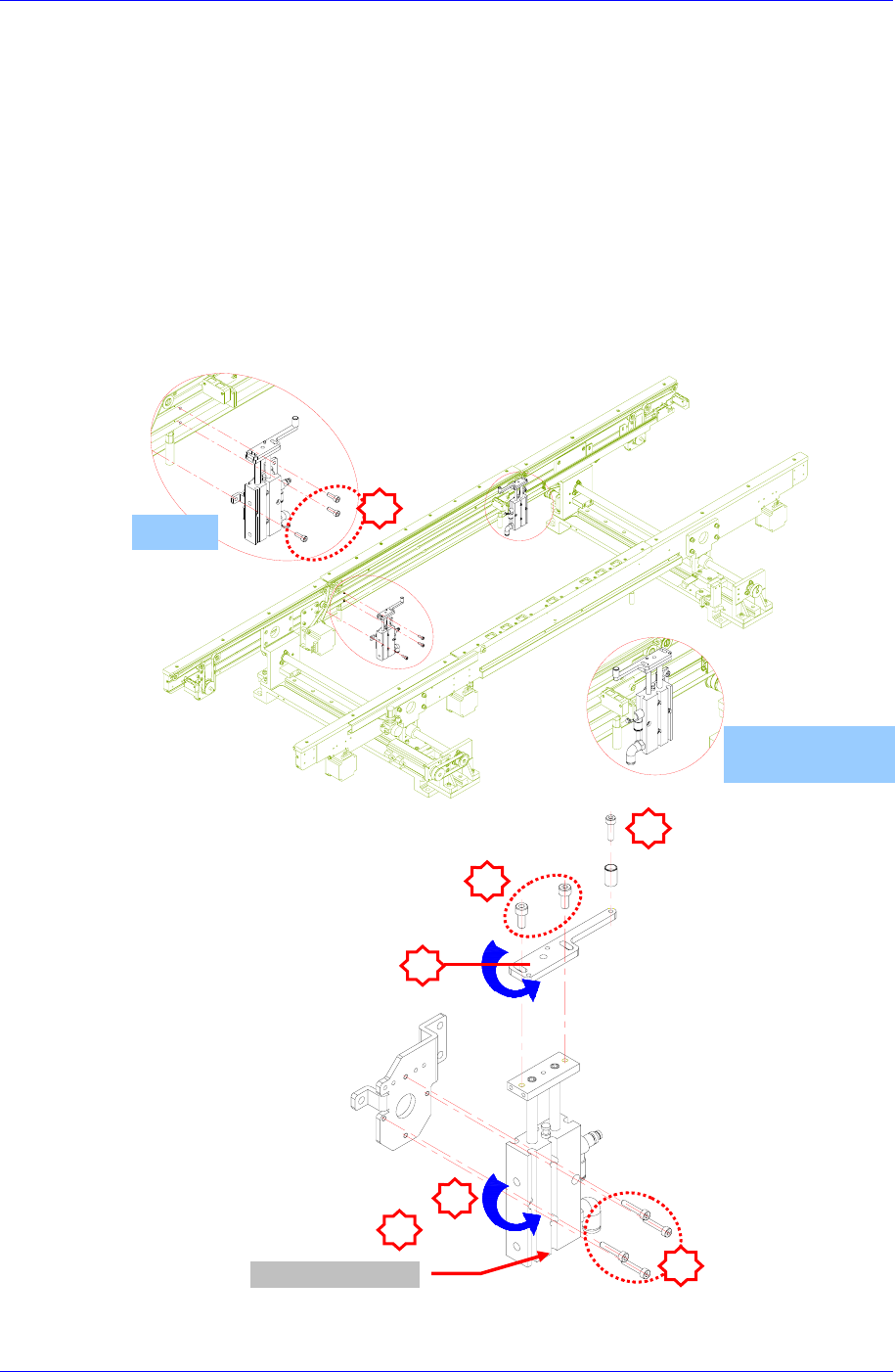

7. 请按下图的号码顺序进行分离、移动、组装。
① 用扳手拧开把贴装 Stopper 固定到机体的固定螺丝(M4-3 个)从机体中进行分
离。
② 用扳手拧开把气缸固定到 bracket 的固定螺丝（M3-4 个）后从 bracket 中分
离气缸。
③ 把分离的气缸如下图向箭头方向旋转 180 度。
④ 用扳手拧开固定手柄的固定螺丝（M3-1 个）后从 bracket 中分离。
⑤ 拧开固定 bracket 的固定螺丝（M4-2 个）分离气缸。
⑥ 把分离的 bracket 如下图向箭头方向旋转 180 度。
⑦ 请分离 Up/Down 传感器。
⑧ 如图已旋转的气缸上组装 Up/Down 传感器。
7
4
5
6
U
p
/Down Senso
r
3
2
1
Move the stoppe
r
and assemble it
移动前
Samsung Component Placer SM421 Service Manual
5-24

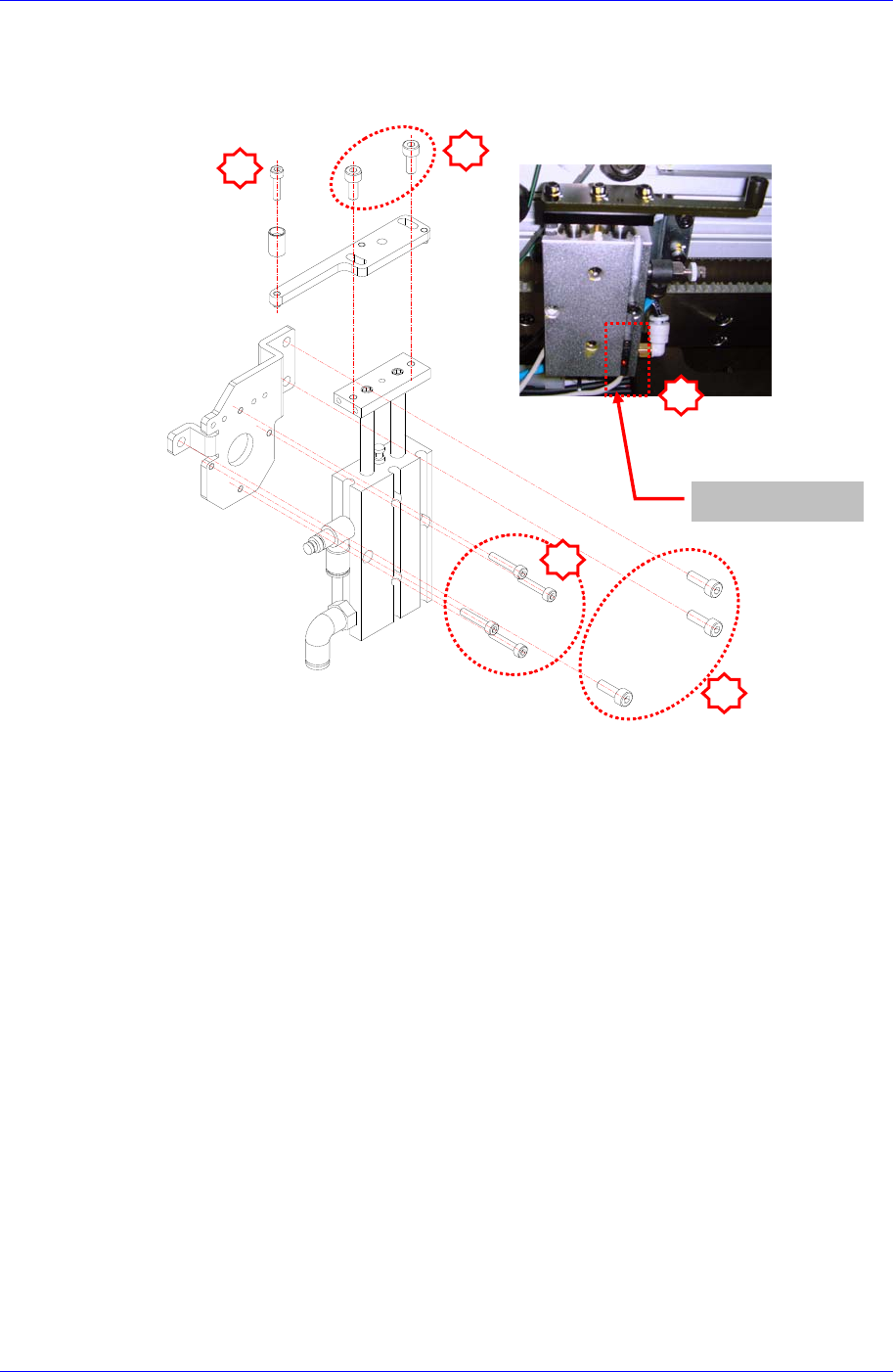

⑨ 按分解的逆顺序组装⑨, ⑩,
⑪
。
⑫ 已组装好的贴装 Stopper 组装到机体。
9
10
11
12
Up/Down Sensor
8
