Samsung Component Placer SM421 Service Manual 5-28 Calibration (3-56 页 ) ”。 12. ‘ 请执行 ‘Con veyor Utilities’ 对话框。投入 PCB 后确认各 Station 的基板传感器及 Stopper 是否 正常工作。 1 2
Conveyor & BUT
5-27

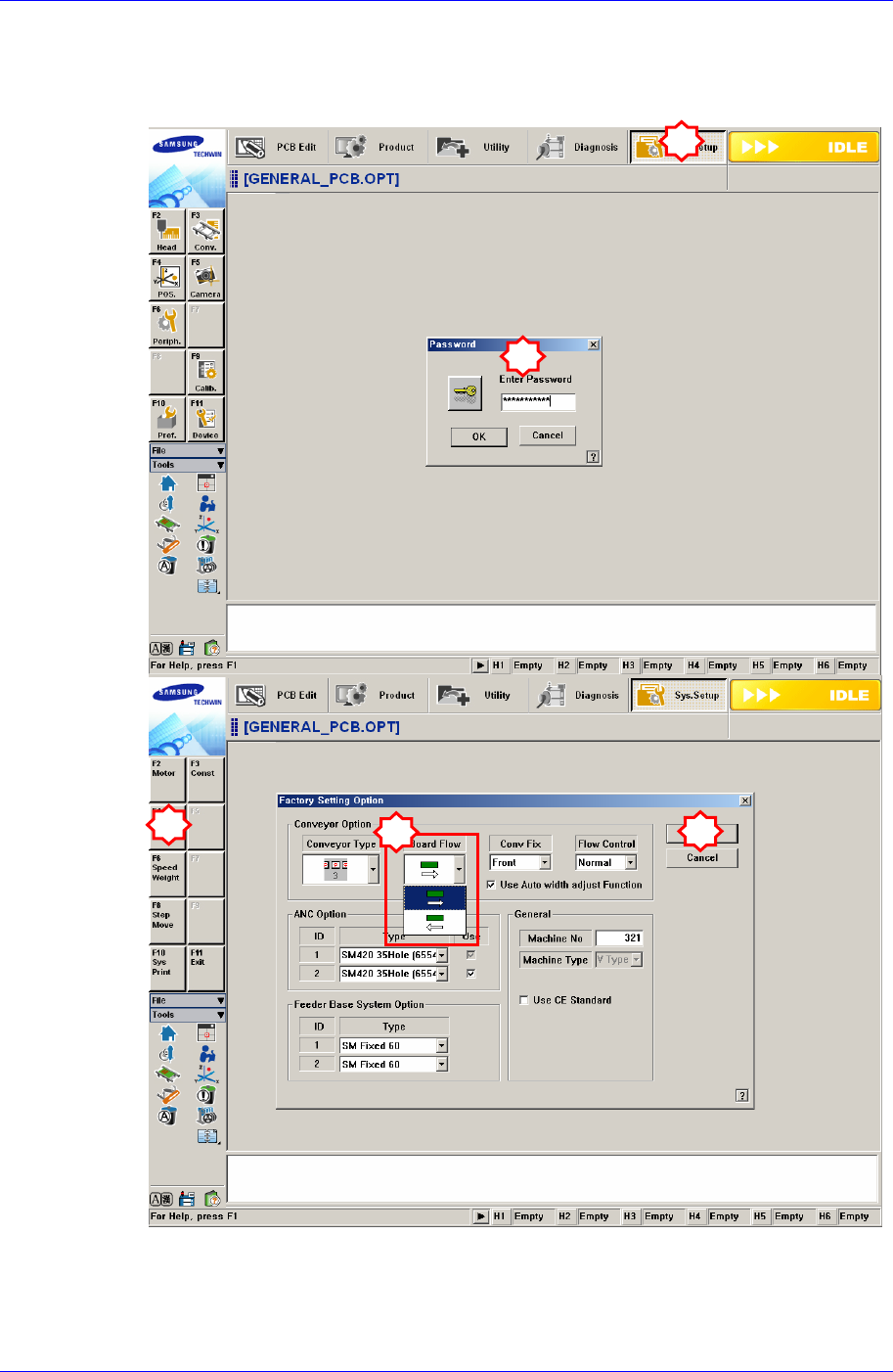

10. 在 System Setup Factory 菜单中选择 Option 辅助菜单后，在‘Factory Setting
Option’对话框中选择想要变更的 PCB Flow。
为了接近 Factory 菜单，应在 System Setup 菜单中输入另外的密码。
11. System Setup 菜单的 Conveyor Configuration 对话框中重新设置传感器和 Stopper
的位置。
示教 Sensor X 和 Stopper X 的位置。详细的事项参考“3.2.8 Board Position
1
2
3
4
5
Samsung Component Placer SM421 Service Manual
5-28
Calibration (3-56 页)”。
12. ‘请执行‘Conveyor Utilities’对话框。投入 PCB 后确认各 Station 的基板传感器及
Stopper 是否正常工作。
1
2
Conveyor & BUT
5-29
5.5. Conveyor Belt
5.5.1. 宽度调节用 Timimg Belt
皮带磨损
5.5.2. 必要工具
Tension Gage(U-505) or Push-Pull Gage
Calipers
T Wrench (其他提供工具) or Hex Wrench
(-)螺丝刀全套
5.5.3. Conveyor Timing Belt
自动宽度调节会用
timing Belt
宽度调节同期化
timing Belt,
出口 PCB 传送用
平皮带
Work zone PCB 传送用
平皮带
入口 PCB 传送用
平皮带
