Samsung Component Placer SM421 Service Manual 5-30 5.5.3.1. 宽度调节用 Belt 替换次序 1. 操作示教框 X Frame 到后面。 2. 请正常关闭 PC 后，关闭设备前面的 Main Switch 。 Main Switch 的 OFF 方向 ( 逆时针方向 )
Conveyor & BUT
5-29
5.5. Conveyor Belt
5.5.1. 宽度调节用 Timimg Belt
皮带磨损
5.5.2. 必要工具
Tension Gage(U-505) or Push-Pull Gage
Calipers
T Wrench (其他提供工具) or Hex Wrench
(-)螺丝刀全套

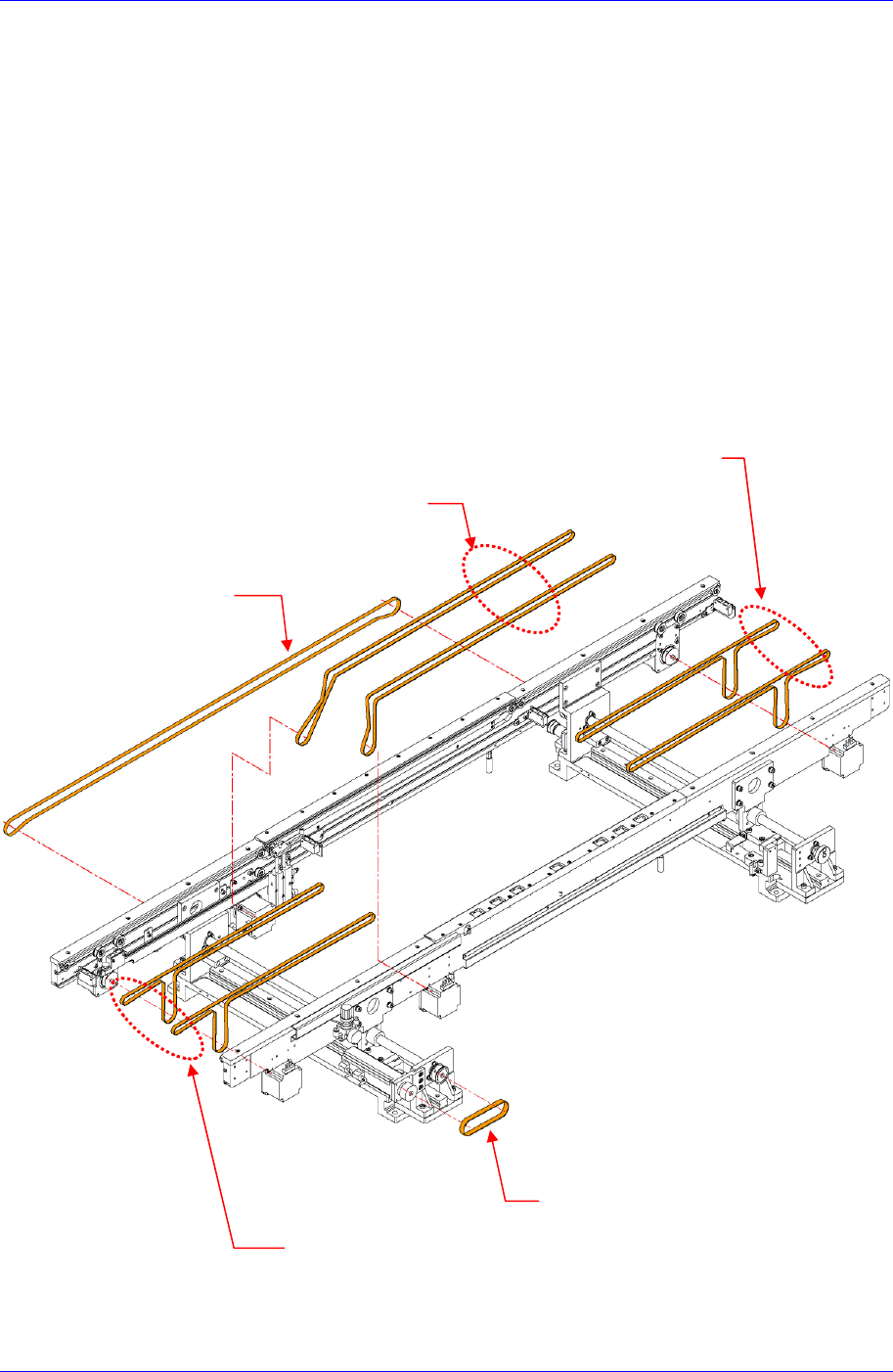

5.5.3. Conveyor Timing Belt
自动宽度调节会用
timing Belt
宽度调节同期化
timing Belt,
出口 PCB 传送用
平皮带
Work zone PCB 传送用
平皮带
入口 PCB 传送用
平皮带
Samsung Component Placer SM421 Service Manual
5-30
5.5.3.1. 宽度调节用 Belt 替换次序

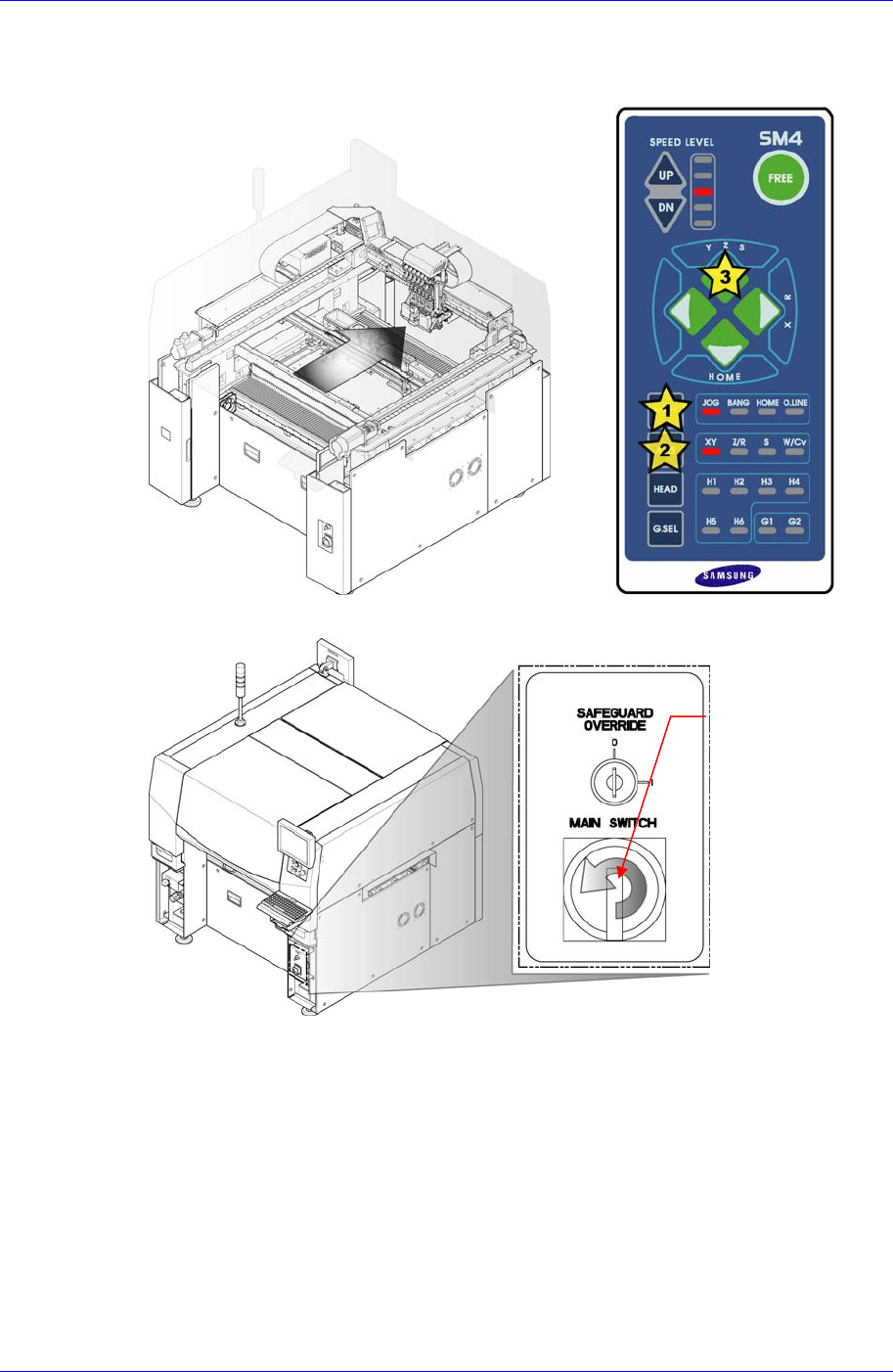

1. 操作示教框X Frame到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Main Switch 的 OFF
方向 (逆时针方向)
Conveyor & BUT
5-31

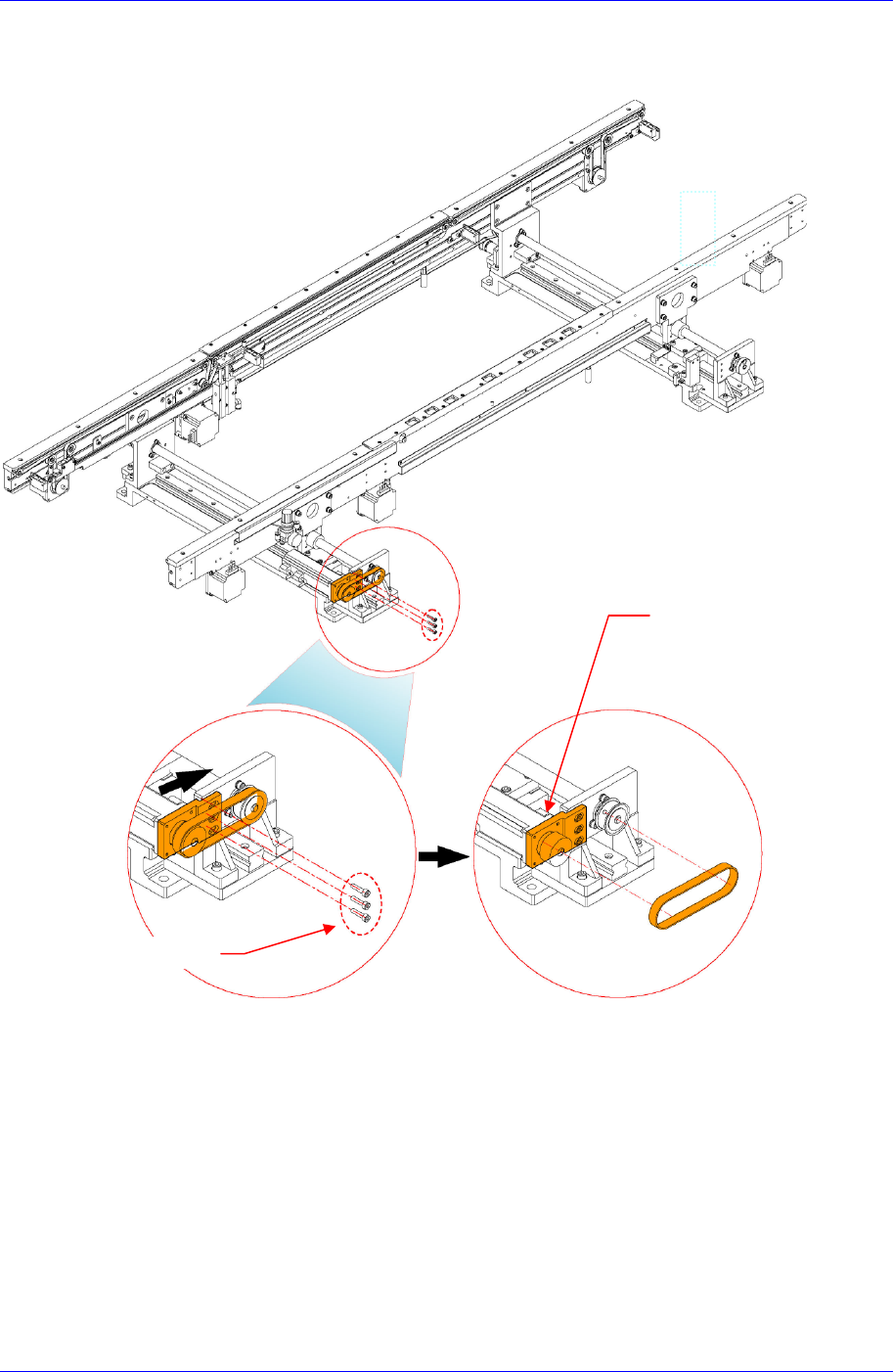

3. 替换相应Belt。
自动宽度调节用
à 拧开Bracket-Servo Motor的固定螺丝(M4-3个)摘掉Timimg Belt。
à Timimg Belt 替换后, 请参照组装时规定的Timimg Belt 张力，利用
Bracket-Servo Motor上的剩余孔设置Timimg Belt张力。 Tension基准值
请参考 “Table 5-1( 5-35
页
)” 。
Bracket-Servo Motor
固定螺丝
