5.5.3.1. 宽度调节用 Belt 替换次序
1. 操作示教框X Frame到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Main Switch 的 OFF
方向 (逆时针方向)
Conveyor & BUT
5-31
3. 替换相应Belt。
自动宽度调节用
à 拧开Bracket-Servo Motor的固定螺丝(M4-3个)摘掉Timimg Belt。
à Timimg Belt 替换后, 请参照组装时规定的Timimg Belt 张力，利用
Bracket-Servo Motor上的剩余孔设置Timimg Belt张力。 Tension基准值
请参考 “Table 5-1( 5-35
页
)” 。
Bracket-Servo Motor
固定螺丝
Samsung Component Placer SM421 Service Manual
5-32

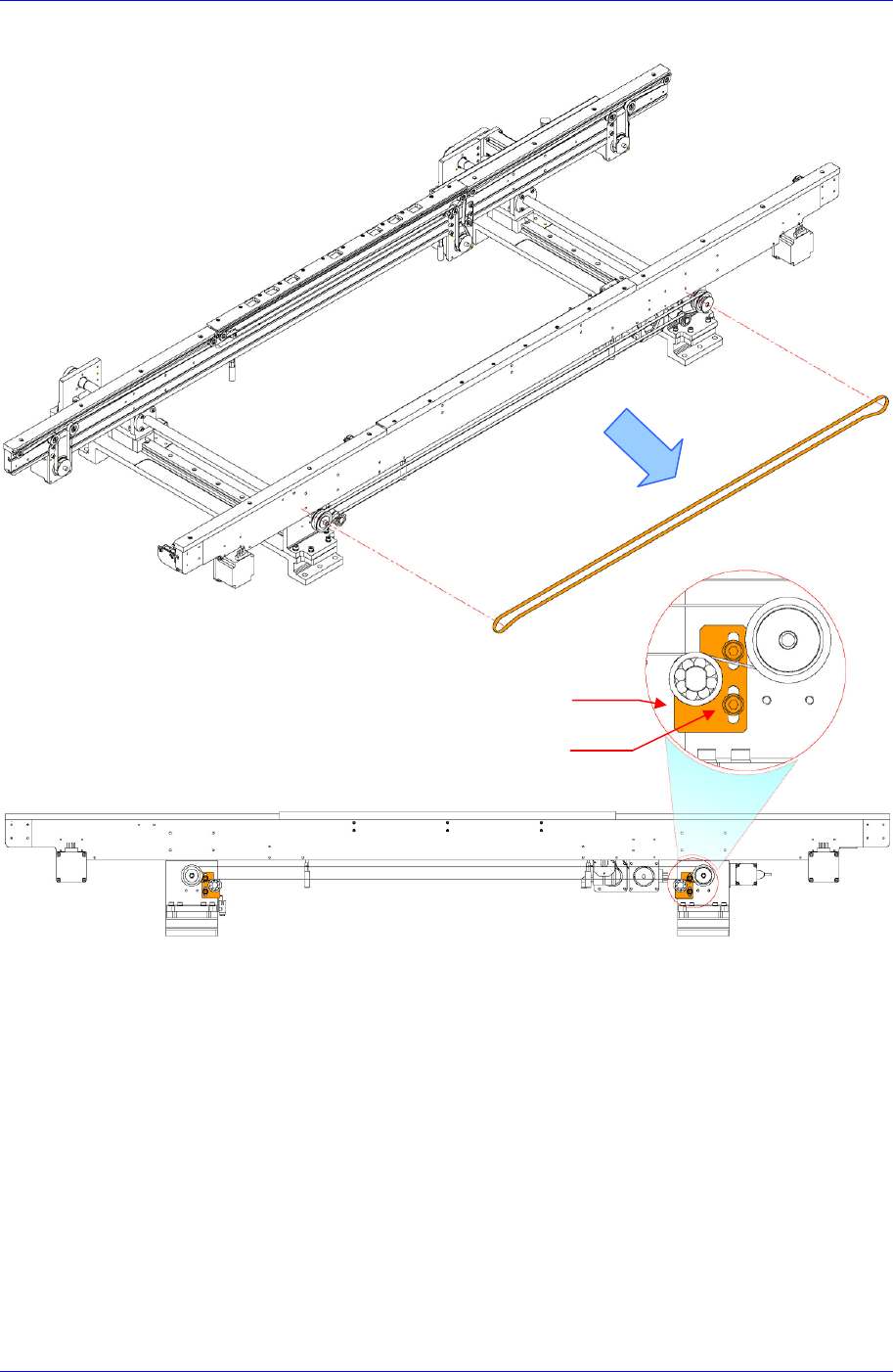

宽度调节同期化 Timing Belt
à 拧开Tension Bracket的固定螺丝(M5-2个)摘掉Timimg Belt。
à Timimg Belt替换后, 请参照组装时规定的Timimg Belt张力，利用Brack
et-Servo Motor上的剩余孔设置Timimg Belt张力。 Tension基准值请参
考 “Table 5-1( 5-35
页
)” 。
固定螺丝
Tension Bracket
