Samsung Component Placer SM421 Service Manual 5-32 宽度调节同期化 T im ing Belt à 拧开 T ension Bracket 的 固定螺丝 (M5-2 个 ) 摘掉 Timimg B elt 。 à T imimg Bel t 替换后 , 请参照组装时规定的 Timimg Bel t 张力，利用 Brack et-Servo Motor 上的剩余孔设置 T imimg …
Conveyor & BUT
5-31
3. 替换相应Belt。
自动宽度调节用
à 拧开Bracket-Servo Motor的固定螺丝(M4-3个)摘掉Timimg Belt。
à Timimg Belt 替换后, 请参照组装时规定的Timimg Belt 张力，利用
Bracket-Servo Motor上的剩余孔设置Timimg Belt张力。 Tension基准值
请参考 “Table 5-1( 5-35
页
)” 。
Bracket-Servo Motor
固定螺丝
Samsung Component Placer SM421 Service Manual
5-32
宽度调节同期化 Timing Belt
à 拧开Tension Bracket的固定螺丝(M5-2个)摘掉Timimg Belt。
à Timimg Belt替换后, 请参照组装时规定的Timimg Belt张力，利用Brack
et-Servo Motor上的剩余孔设置Timimg Belt张力。 Tension基准值请参
考 “Table 5-1( 5-35
页
)” 。
固定螺丝
Tension Bracket
Conveyor & BUT
5-33

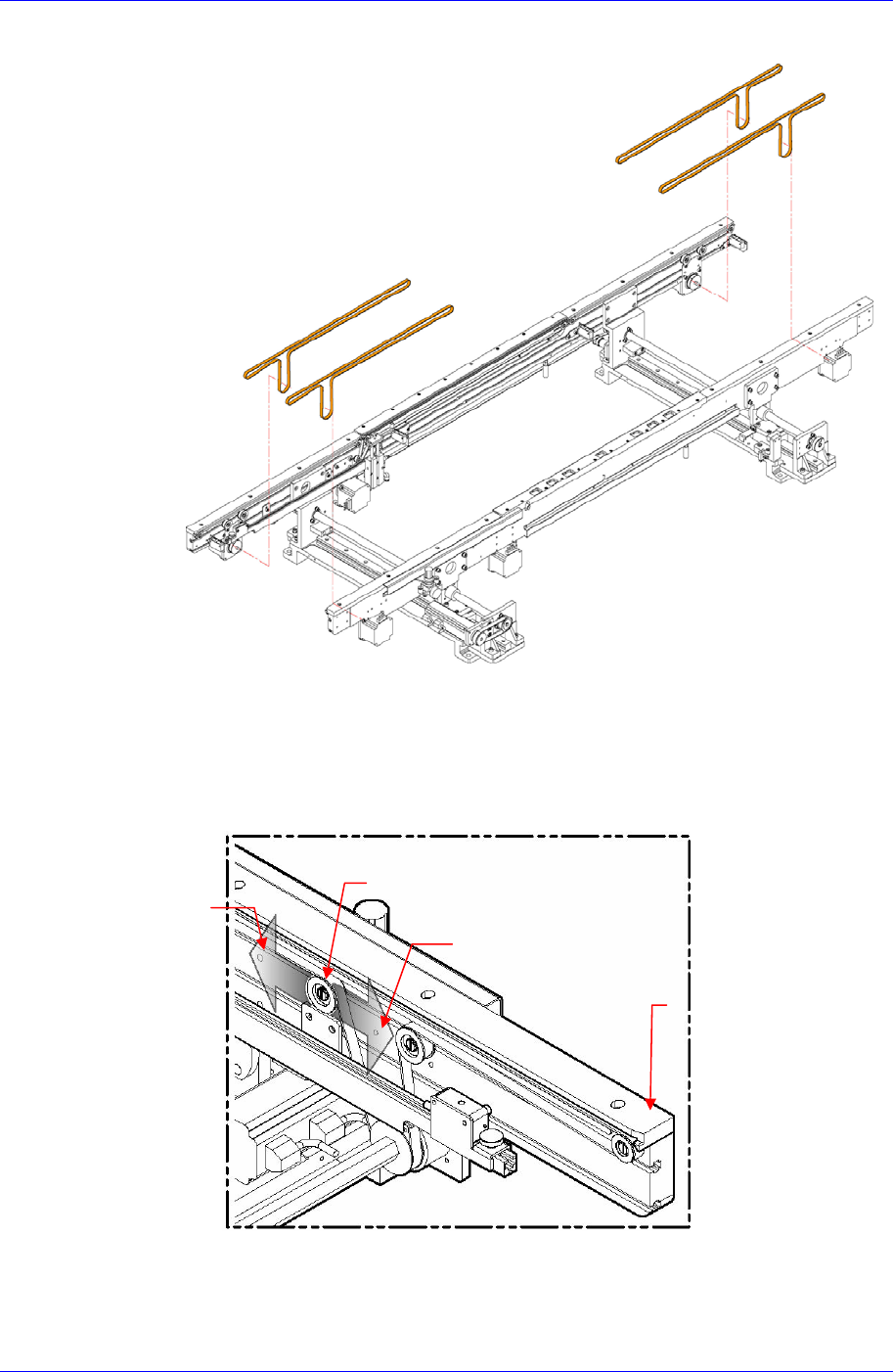

入出口 PCB 传送用平皮带
à 利用对应Flat Belt的橡胶弹性，用手拽Flat Belt进行分离。
à 把下图中的Idler Shaft利用一字形(–)螺丝刀缩小皮带的张力，沿着
Conveyor Frame rail左右移动调节张力。 Tension基准值请参考 “Table
5-1( 5-35
页
)” 。
Idler Shaft
PCB 移送 Bel
t
张力增加
PCB 移送 Bel
t
张力减少
Conveyor Frame 轨道
