Samsung Component Placer SM421 Service Manual
5-34
Work Zone PCB 移送用 Belt

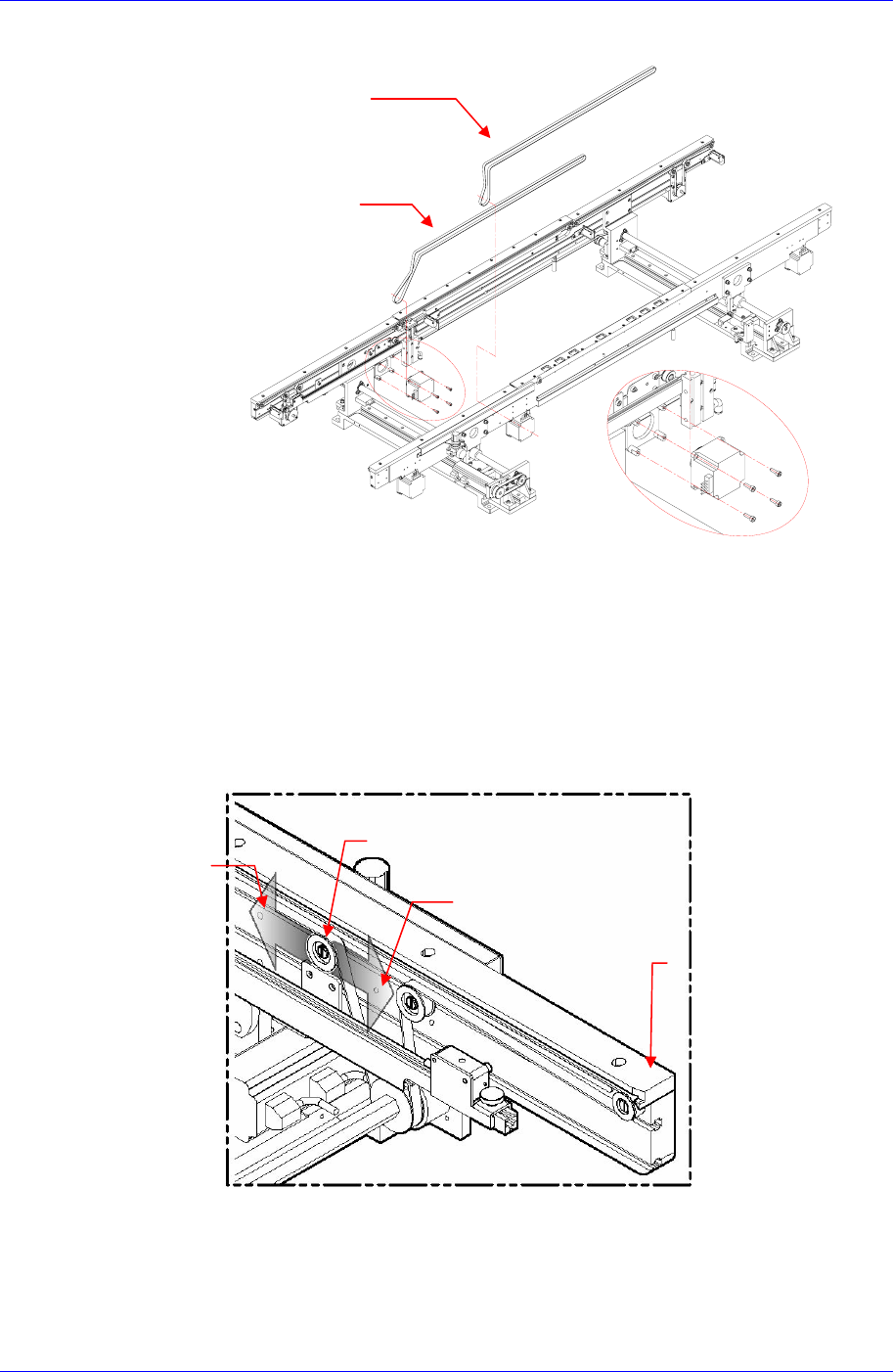

à 为了分离PCB传送用Flat Belt①，用扳手拧开固定马达的固定螺丝（M3-
4个）后从bracket中分离马达，然后利用Flat Belt的橡胶弹性用手拽出进
行分离。
à 利用PCB传送用 Flat Belt②的橡胶弹性 用手拽Flat Belt进行分离。
à 把下图中的IdlerShaft 利用一字形(–) 螺丝刀缩小皮带的张力。
沿着Conveyor Frame rail左右移动调节张力。 Tension基准值请参考
“Table 5-1( 5-35
页
)” 。
PCB 移送用 Belt ①
PCB 移送用 Belt ②
Idler Shaft
PCB 移送 Belt
张力增加
PCB 移送 Bel
t
张力减少
Conveyor Frame 轨道
Conveyor & BUT
5-35
5.5.3.2. Timing Bel 的张力
Table 5-1. Timimg Belt
的张力基准
基准值 频率(Hz) 备注
宽度调节同期化 timing Belt 252 ± 10%
自动宽度调节会用 timing Belt
18.5 ± 10%
入出口 PCB 移送用 Belt
135 ± 10%
Timing Belt
Tension
Work Zone PCB 移送用 Belt
177 ± 10%
U-505(Tension Gage) 使用

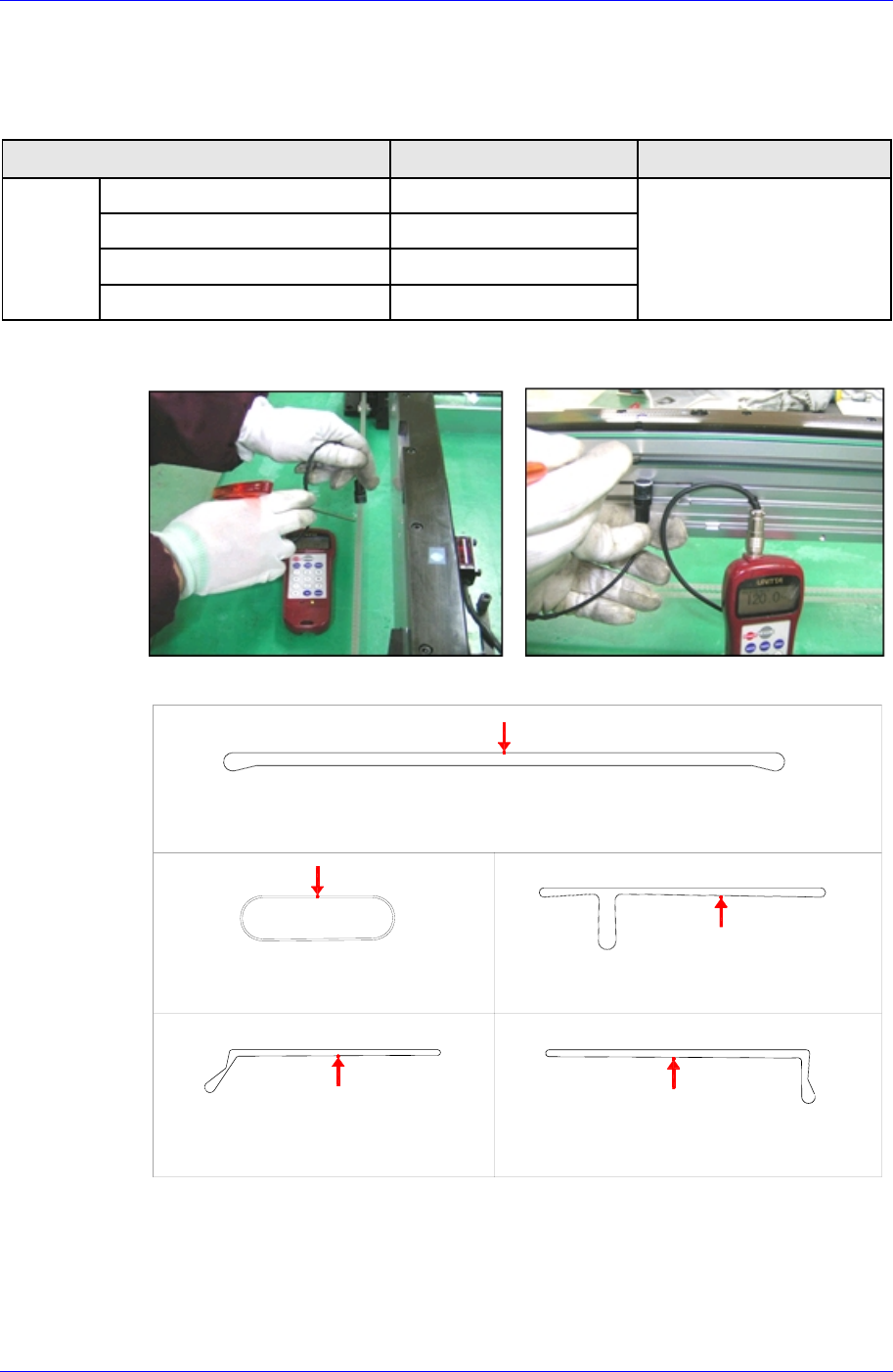

1. 请按以下照片测量 BELT_WIDTH_SYNC Tension。
Timing Belt 测量位置
2. 完成作业后打开设备正面的总开关，重新启动 PC。
宽度调节同期化 timing Belt
自动宽度调节会用 timing Belt
Work Zone PCB 移送用 Belt Work Zone PCB 移送用 Belt
入出口 PCB 移送用 Belt
Samsung Component Placer SM421 Service Manual
5-36

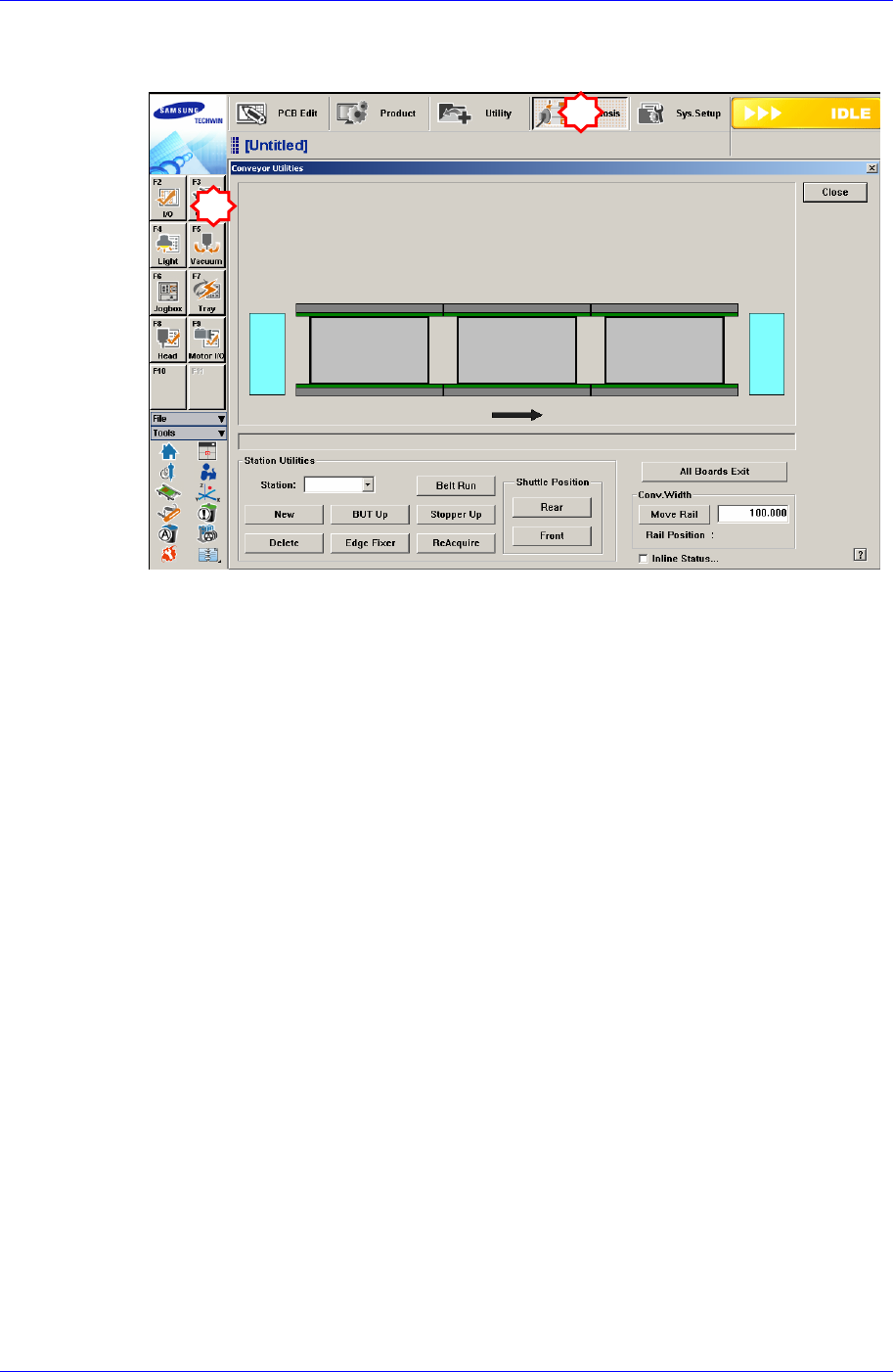

3. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的 Station 后，点
击<Belt Run>按钮确认 Belt 是否正常工作。
1
2
