Conveyor & BUT 5-43 5. 更换马达时请注意下列事项。 6. Te n s i o n 基准值请参考 “T able 5-1( 5-35 页 )” 。 9. 完成作业后打开设备正面的总开 关，重新启动 PC 。 10. 为了确 认运 行是 否正常，请 执 行 ‘Conveyor Utilities’ 对话框。在 <Station> 组合框 中选择对应 Station 后点击 <Belt Run…
Samsung Component Placer SM421 Service Manual
5-42

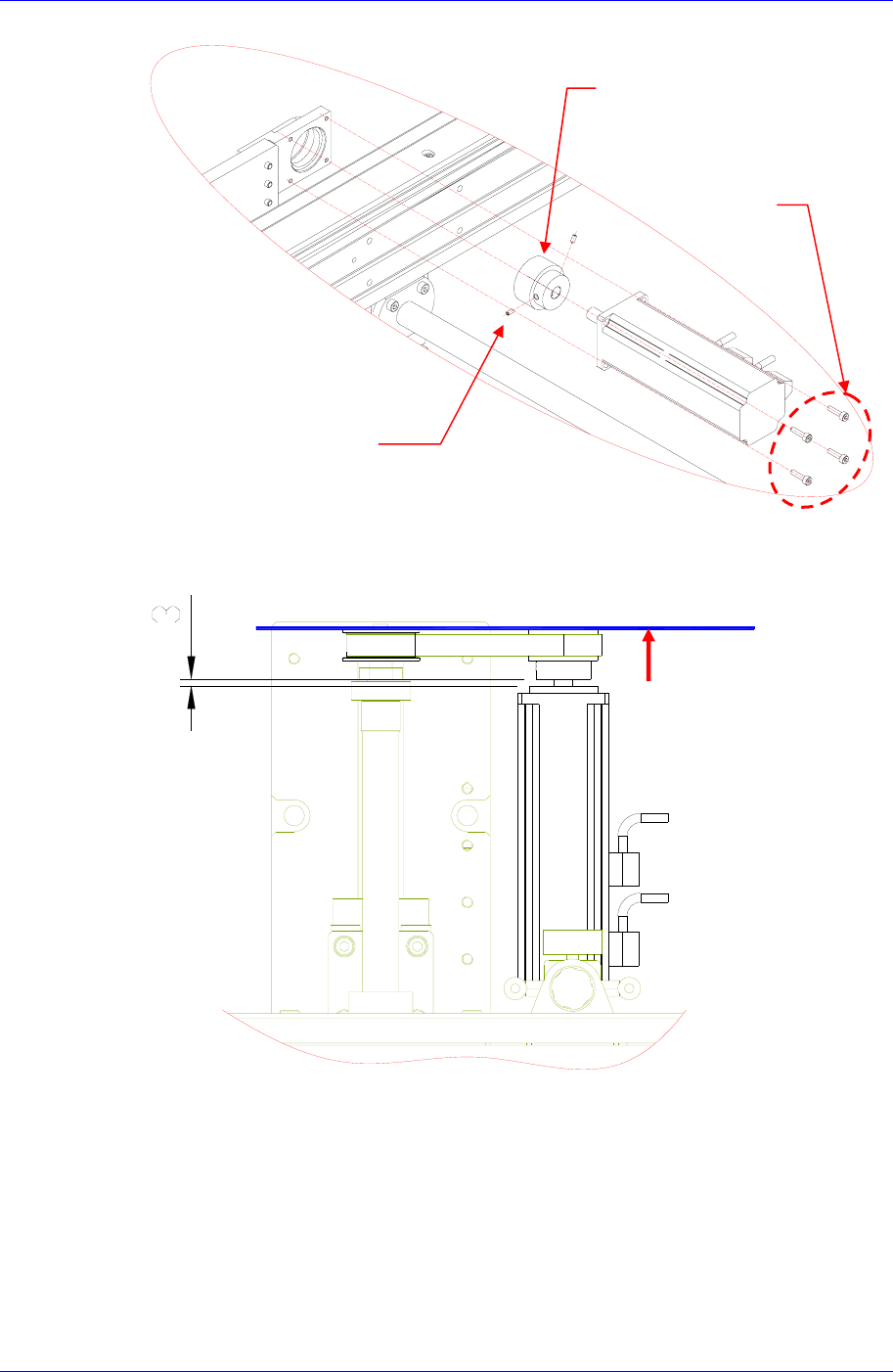

4. 用扳手拧开固定马达的固定螺丝（M3-4个）后从
bracket中分离马达，然后拧开
Pulley的Set Screw后分离马达进行更换。
宽度调节用马达
Servo Motor
Conveyor & BUT
5-43
5. 更换马达时请注意下列事项。
6. Tension基准值请参考 “Table 5-1( 5-35
页
)” 。
9. 完成作业后打开设备正面的总开关，重新启动PC。
10. 为了确认运行是否正常，请执行‘Conveyor Utilities’对话框。在<Station>组合框
中选择对应Station后点击<Belt Run>按钮确认Belt是否正常运行。
请对准 Pulley 和马达 Shaft
的端
头
后进行组装。
Set Screw
固定螺丝
Motor- Pulley
