Samsung Component Placer SM421 Service Manual 6-6 NO. P ART NO. P ART NAME Q ’ TY TYPE REMARK 13-C J70541036A DRIVER_BOX_PLA TE 1 J70541036A 13-D J70541037A SEDES_SLA VE_BOARD_BK 1 J70541037A 10 J90831 149A F_DOCKING_CAR…
X-Y Frame
6-5
6.1.5. Y2-Frame Ass’y
NO. PART NO. PART NAME Q’TY
TYPE REMARK
1 J32110015B PHOTOELECTRIC SWITCH 4 E3T-ST11 2M
2 J66070077B LM_GUIDE 1 SSR25XW2UU+1480LHY-II
3 J6707018A VACUUM GENERATOR 1 VKME10A-0418S-3
3-A J6707020A VACUUM GENERATOR 6 VKME10A-000000-B
3-B J6708019A VACUUM FILTER 6 VGFE10
3-C J6708020A VACUUM PART 2 VKM-SET
4 J67091007A REGULATOR 1 AR08-T2-D0M0-J267A
5 J70540266B FRONT SENSOR BKT1 1 J70540266B
6 J70540267B FRONT SENSOR BKT2 1 J70540267B
7 J70541012A Y_CABLE_DUCT_SUPPORT 1 J70541012A
8 J70541101A CONNECTOR_PANEL-Y 1 J70541101A
9 J70541104A VACUMM_GEN_BKT 1 J70541104A
10 J70541118A Y_CABLE_DUCT_BRK 2 J70541118A
11 J7054256A CUSHION BRACKET Y 2 J7054256A
12 J7354024A CABLE CUSHION Y 2 J7354024A
13 J90541010A DRIVER_BOX_ASSY 1 J90541010A
13-B J6103013A HEX SUPPORT 4 M3*50 (BOLT-NUT)
13-F J6103023A HEX SUPPORT 4 m3*20 (BOLT-NUT)
13-A J70541034A DRIVER_BOX_BASE 1 J70541034A
13-E J70541035A DRIVER_BOX_COVER 1 J70541035A
Samsung Component Placer SM421 Service Manual
6-6
NO. PART NO. PART NAME Q’TY
TYPE REMARK
13-C J70541036A DRIVER_BOX_PLATE 1 J70541036A
13-D J70541037A SEDES_SLAVE_BOARD_BK 1 J70541037A
10 J90831149A F_DOCKING_CART_SOL_CABLE_ASSY 1 SM411-CV028
6.2. X-Y Frame 不良措施
No
不良
内
容 可能原因 措施方法
参
照
1) Sensor 工作检点 / Sensor 位置检
点
Home Sensor 位置/工
作不良
2) Axis Sensor Board (J9060162A 检点)
- CN1 : Y1 Home / Y1+Limit /Y1-Limit
- CN3 : X Home / X+Limit / X-Limit
Rack Ass’y,
Cableway
Coupling 连接状态不
良
Coupling 连接状态确认
1 无法 X/YHoming
Motor / Motor Driver 不
良
Motor Driver 检点及替换
(与其他设备交替检点)
Motor &Driver
1) Sensor 工作检点 / Sensor 位置检
点
Home Sensor 位置/工
作不良
2) Axis Sensor Board (J9060162A 检点)
- CN1 : Y1 Home / Y1+Limit /Y1-Limit
- CN3 : X Home / X+Limit / X-Limit
Rack Ass’y,
Cableway
Coupling 连接状态不
良
Coupling 连接状态确认
Motor / Motor Driver 不
良
Motor Driver 检点及替换
(与其他设备交替检点)
Motor &Driver
2
无法感知
X/YHoming
Coupling 连接状态不
良
Coupling 再连接及 X-Y Limit 执行
Motor Driver 內
Parameter 不同
标准 Parameter 再 Loading Motor &Driver
Motor Driver 不良 替换 Motor &Driver
3 发生噪音
Ball Screw 不良 替换
4 Motor Alarm 发生 Motor Driver 不良 替换 Motor &Driver
6.3. X-Axis Frame
6.3.1. X -Axis Motor & Ball Screw 代表替换事例
电动机工作不良
滚珠丝杠磨损
X-Y Frame
6-7
6.3.2. 必要工具
Dial Gage
Torque Wrench
T Wrench (其他提供工具) or Hex Wrench
十字形(+)螺丝刀
弹性挡圈 手钳
1mm 厚度的铁板（铁尺）
6.3.3. X-Axis Motor & Ball Screw 替换次序
6.3.3.1. X-Axis Motor 替换次序

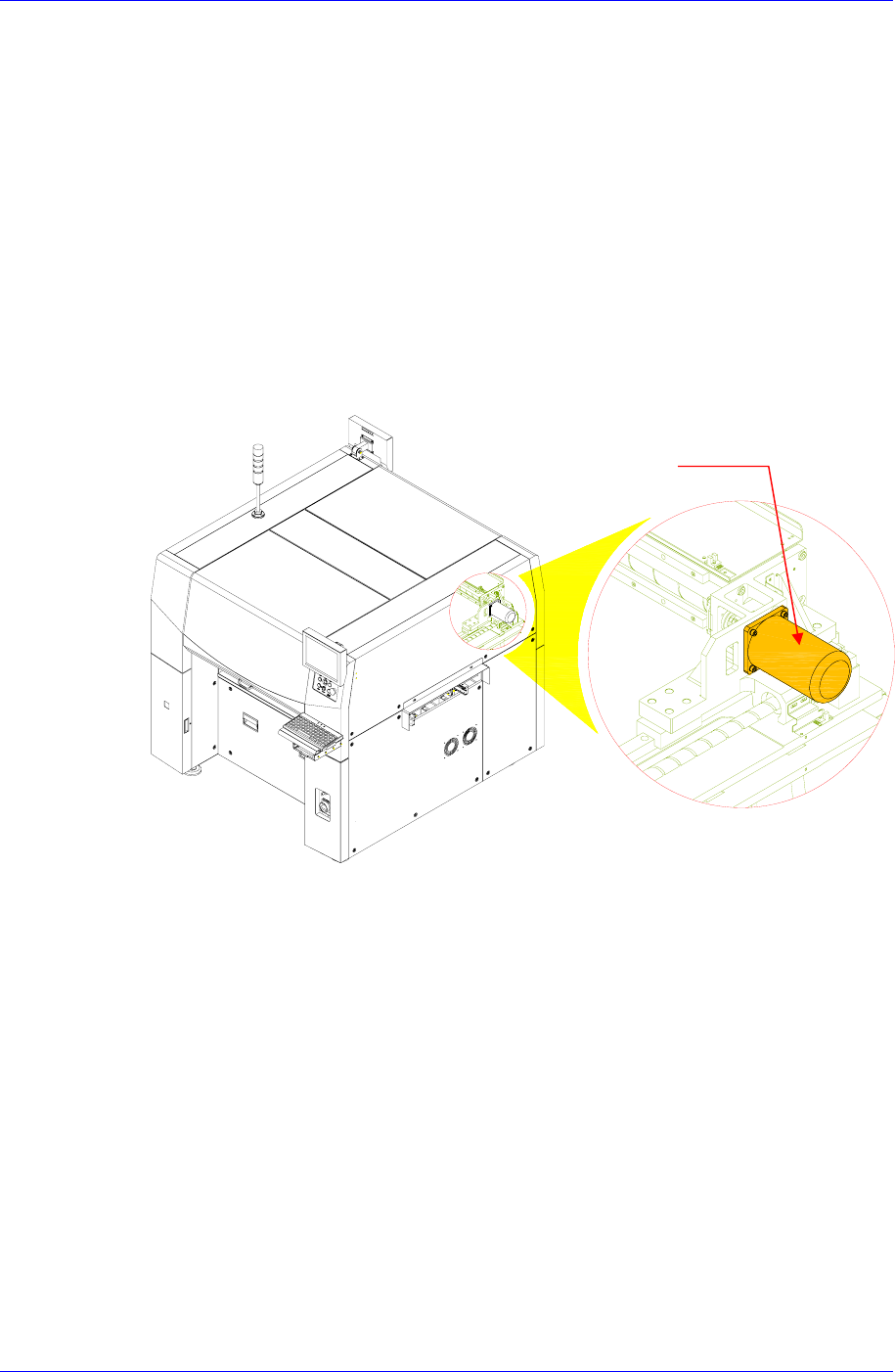

X-Axis Motor
