Samsung Component Placer SM421 Service Manual 6-12 9. 必须实行下面的 Calibration 。 详细事项请参照 “ 3.2 校正 [F9] (3-5 页 ) ” 。 Axis Home Calibration (3.2.1 参考 ) Conveyor Calibration (3.2.4 参考 ) Common X-Y (1 st ) (3.2.5 参考 ) ANC…
X-Y Frame
6-11
8. 请重新示教设备基准坐标点。
Feeder Base Origin (详细事项请参照
“
3.3 Feeder Base Origin ”)
Dump Box (System Dump 及用户定义 Dump Box)
1
2
3
4
1
2
3
Samsung Component Placer SM421 Service Manual
6-12
9. 必须实行下面的 Calibration。 详细事项请参照
“
3.2
校正
[F9] (3-5
页)
”
。
Axis Home Calibration (3.2.1 参考)
Conveyor Calibration (3.2.4 参考)
Common X-Y (1
st
) (3.2.5 参考)
ANC Fiducial Mark Teaching (3.2.6 参考)
10. 完成校正后，为了确认是否正常贴装部件，请执行测试。
1
2
3
如果存在用户定义的垃圾
箱，则需要对所有垃圾箱重
新执行示教
X-Y Frame
6-13

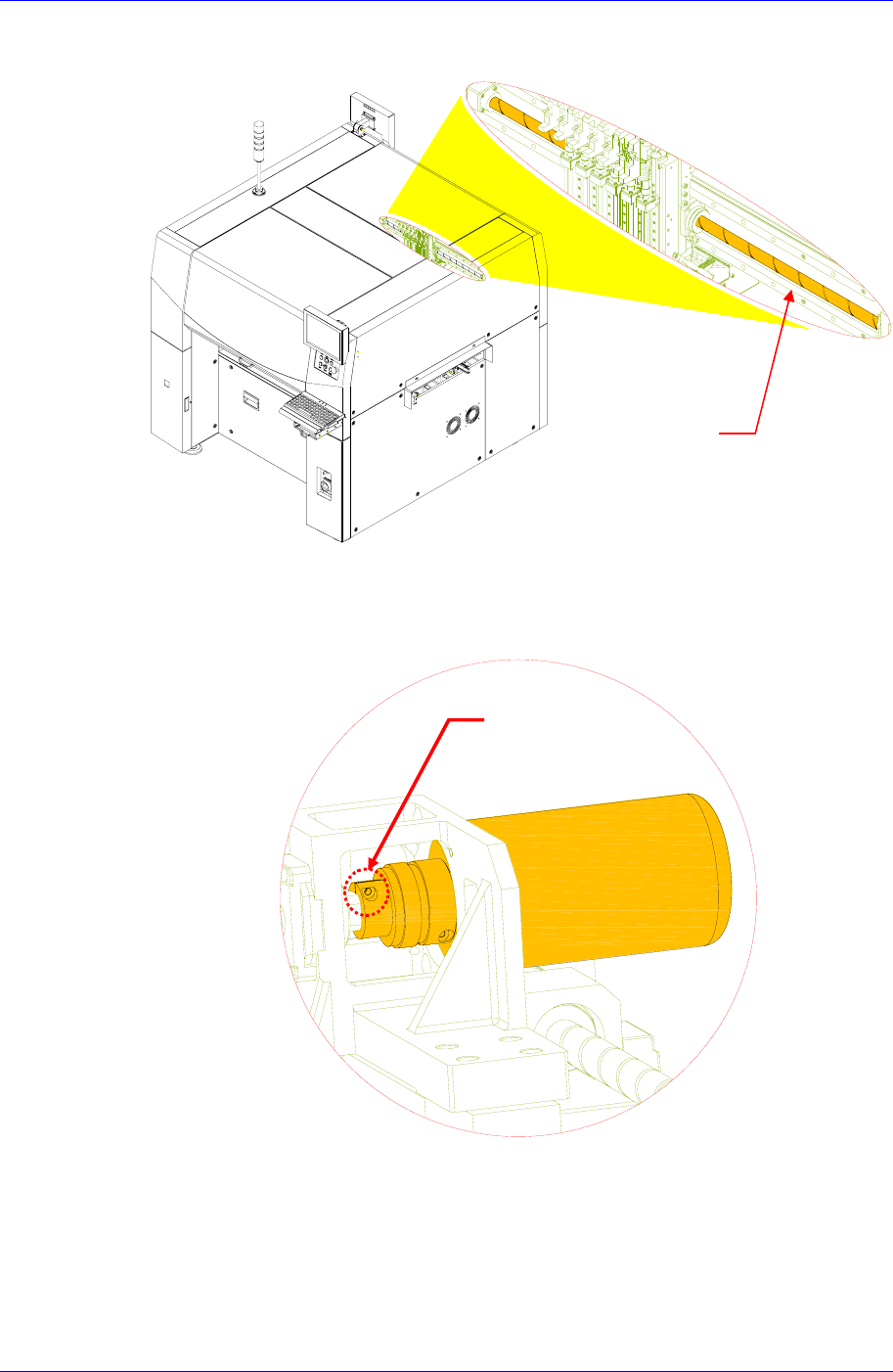

6.3.3.2. X-Axis Ball Screw 替换次序
1. 同样执行马达更换步骤 No.1~No.5。
2. 请分离连接 X 轴马达和 Ball Screw 的
coupling 的六角 socket bolt(M4) 。
Ball Screw
滚珠丝杠替
换时除去
