X-Y Frame 6-15 ⑤ 拧开固定 Cushion 和 BRG housing-X 的固定螺丝（ M3 -4 个）后分 离各部件 。 ⑥ 用卡簧钳清除卡簧后从滚珠丝 杠中分离轴承。 5. 拧开 Ball Screw 固定在 Head Base 上的固定 螺丝（ M4-4 个），从 H ead Base 中拆卸 Ball Screw Nut 。 Snapring 6 5 Cushion BRG Housing - X Bearin…
Samsung Component Placer SM421 Service Manual
6-14

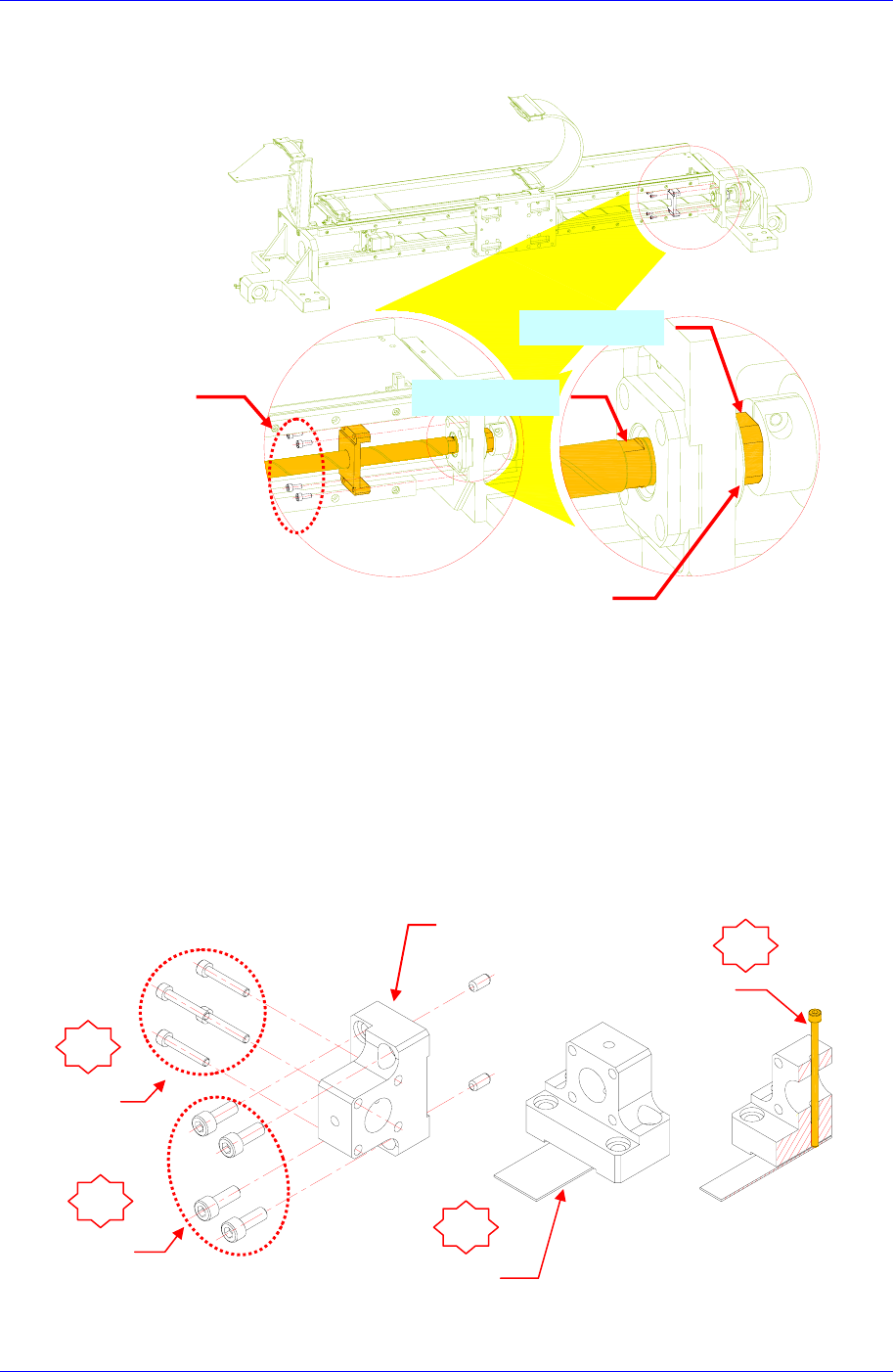

3. 为了分离 Cushion X 用扳手拧开图 1 中的固定螺丝（M4-4 个）进行分离后，
用扳手分离图 2 中的 Lock Nut。
4. 请按下图的号码顺序进行分离。
① 拧开固定 BRG Support-X 的固定螺丝（M4-4 个）后从 Bearing Housing-X 中
进行分离。
② 拧开 BRG Support-X 固定到机体的固定螺丝（M6-4 个），从机体中分离
BRG Support-X。
③ 如下图插入厚度为 1mm 的铁板。
④ 用扳手拧紧 Set Screw M4 分离 BRG Support-X。
1mm 厚度的铁板
固定螺丝
M6-4 个
1
Spanner 20mm
Spanner 13mm
固定螺丝
M4-4 个
图 2
图 1
Lock Nut
固定螺丝
M4-4 个
2
3
Set Screw M4
4
BRG Support-X
X-Y Frame
6-15

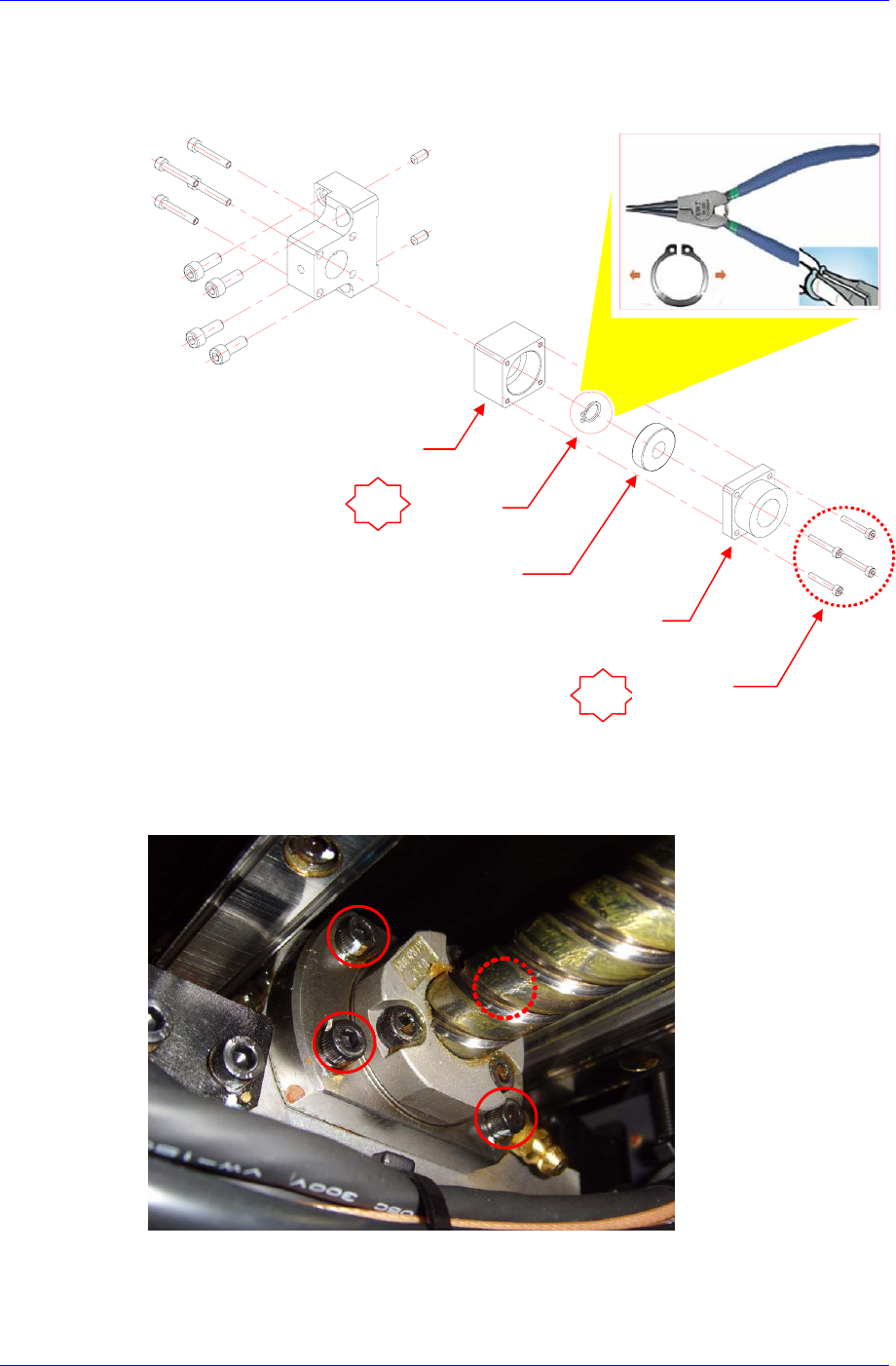

⑤ 拧开固定 Cushion 和 BRG housing-X 的固定螺丝（M3-4 个）后分离各部件
。
⑥ 用卡簧钳清除卡簧后从滚珠丝杠中分离轴承。
5. 拧开 Ball Screw 固定在 Head Base 上的固定螺丝（M4-4 个），从 Head Base
中拆卸 Ball Screw Nut。
Snapring
6
5
Cushion
BRG Housing - X
Bearing
固定螺丝
M3-4 个
Snap Ring Flyer
Samsung Component Placer SM421 Service Manual
6-16
6. 如下图把 Head Ass’y 移动到 X 轴末端。
7. 如图 2 把 Ball Screw 向后移动后如图 3 倾斜分离。此时注意与 Y1 Plate 发生碰
撞部件受损。
图 2
图
1
图
3
图
4
Head Ass’y
Head Ass’y removal direction
