Samsung Component Placer SM421 Service Manual 6-18 11. Ball Screw 上组装 Coupling 。 12. 完成作业 后打开设备正面的总开关 ，重新启动 PC 。 13. 同样地执 行电动机替换次序 No.8 。 14. 必须实行 下面的 Calibration 。 详细事项请参照 “ 3.2 校正 [F9] (3-5 页 ) ” . Axis Home Calibrat…
X-Y Frame
6-17

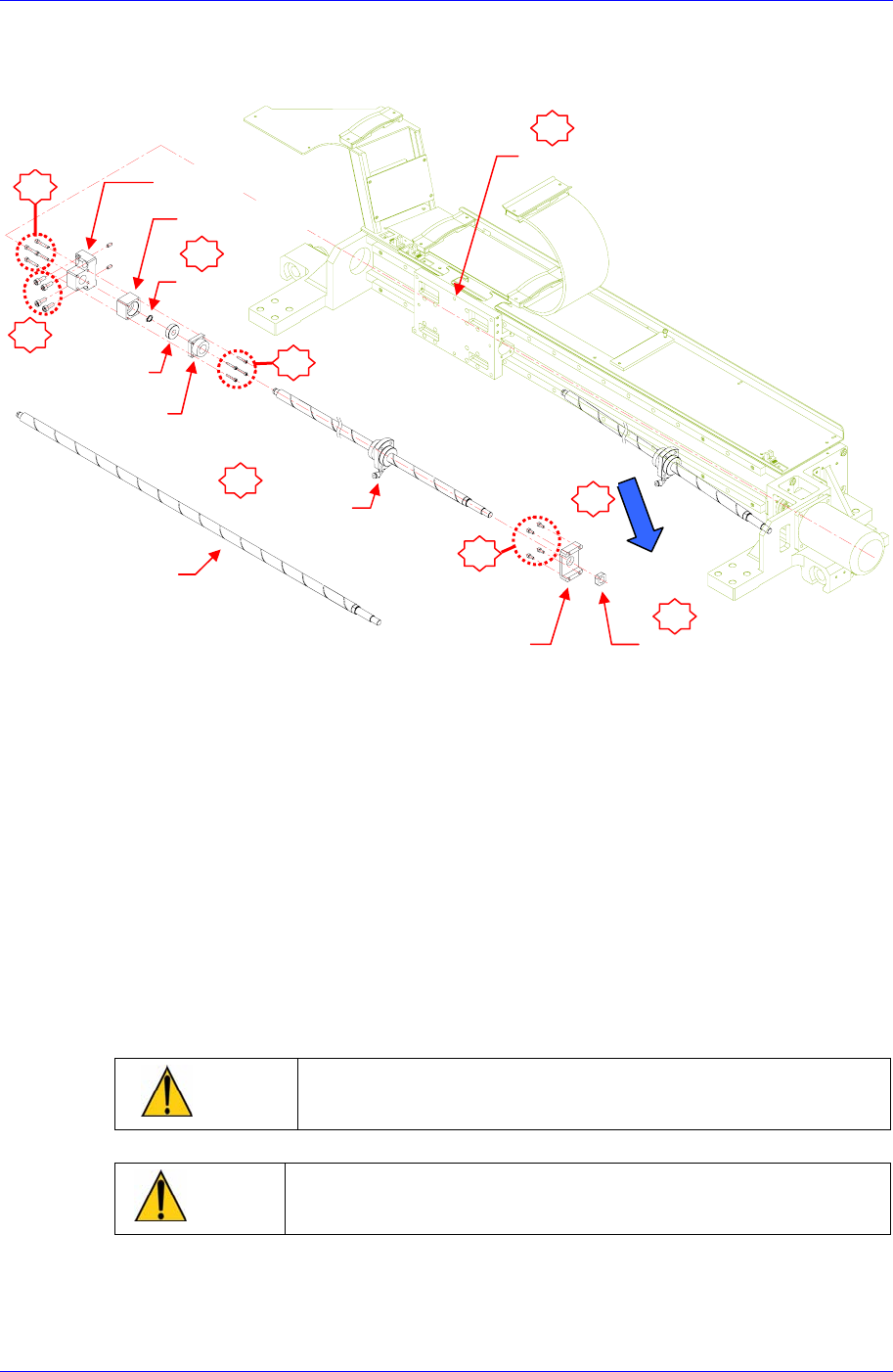

X 轴 Ball Screw 分解参考用。
8. 更换 Ball Screw 后，按下列号码的顺序组装 Ball Screw。
① Head Base 最大限度移动到马达侧后组装 Head Base 和 Ball Screw Nut。
② 把 Head Base 在马达侧和 BRG Support-X 侧之间往返 3 回后把 Head Base 置
于 BRG Support-X 侧。此时用固定螺丝组装 BRG Support-X。
③ 拧松 Ball Screw Nut 的螺丝移动到马达侧后重新组装 Ball Screw Nut。(螺丝
涂抹 Locktite)
④ 拧松 BRG Support-X 的螺丝，把 Head Base 往马达侧和 BRG Support-X 侧之
间往返移动 3 回。（螺丝涂抹 Locktite）
⑤ Head Base 置于 BRG Support-X 侧后，用固定螺丝组装 BRG Support-X。
（这时，用 Long 扳手拧紧固定螺丝。）
警 告
组装时请使用 Torque Wrench，遵循组装部位的规定 Torqu
e。不遵循规定值进行组装时，严重影响到设备贴装程度
警 告
X-Axis L/M Bolck 上固定 Dial Gage，顺着 L/M 测定平行度
进行调整。
9. BRG Support – X 固定在定位销后用固定螺丝进行组装。
10. Ball Screw 同心度设置在 0.02mm 以内的同时组装 Lock Nut。
Ball Screw Nu
t
Lock Nut
Head Base
4
Ball Screw Removal
Direction
3
5
7
8
M6-4 个
M4-4 个
M3-4 个
Snap Ring
6
Bearing
BRG Housing -X
BRG Support - X
Cushion
2
1
Ball Screw
Cushion-X
M4-4
个
9
M4
-
4
个
Samsung Component Placer SM421 Service Manual
6-18
11. Ball Screw 上组装 Coupling。
12. 完成作业后打开设备正面的总开关，重新启动 PC。
13. 同样地执行电动机替换次序 No.8。
14. 必须实行下面的 Calibration。 详细事项请参照 “3.2
校正
[F9] (3-5 页)”.
Axis Home Calibration (3.2.1 参考)
Fiducial Camera Scale & Rotation Calibration (
오류
!
참조
원본을
찾을
수
없습니다
. 参考)
Conveyor Calibration (3.2.4 参考)
Common X-Y (1
st
) (3.2.5 参考)
ANC Fiducial Mark Teaching (3.2.6 参考)
15. 完成校正后，为了确认是否正常贴装部件，请执行测试。
X-Y Frame
6-19
6.4. Y-Axis Frame
6.4.1. Y-Axis Motor & Ball Screw 代表替换事例
电动机工作不良
滚珠丝杠磨损
6.4.2. 必要工具
Dial Gage
Torque Wrench
T Wrench (其他提供工具) or Hex Wrench
弹性挡圈 手钳
十字形(+)螺丝刀
6.4.3. Y-Axis Motor & Ball Screw 替换次序

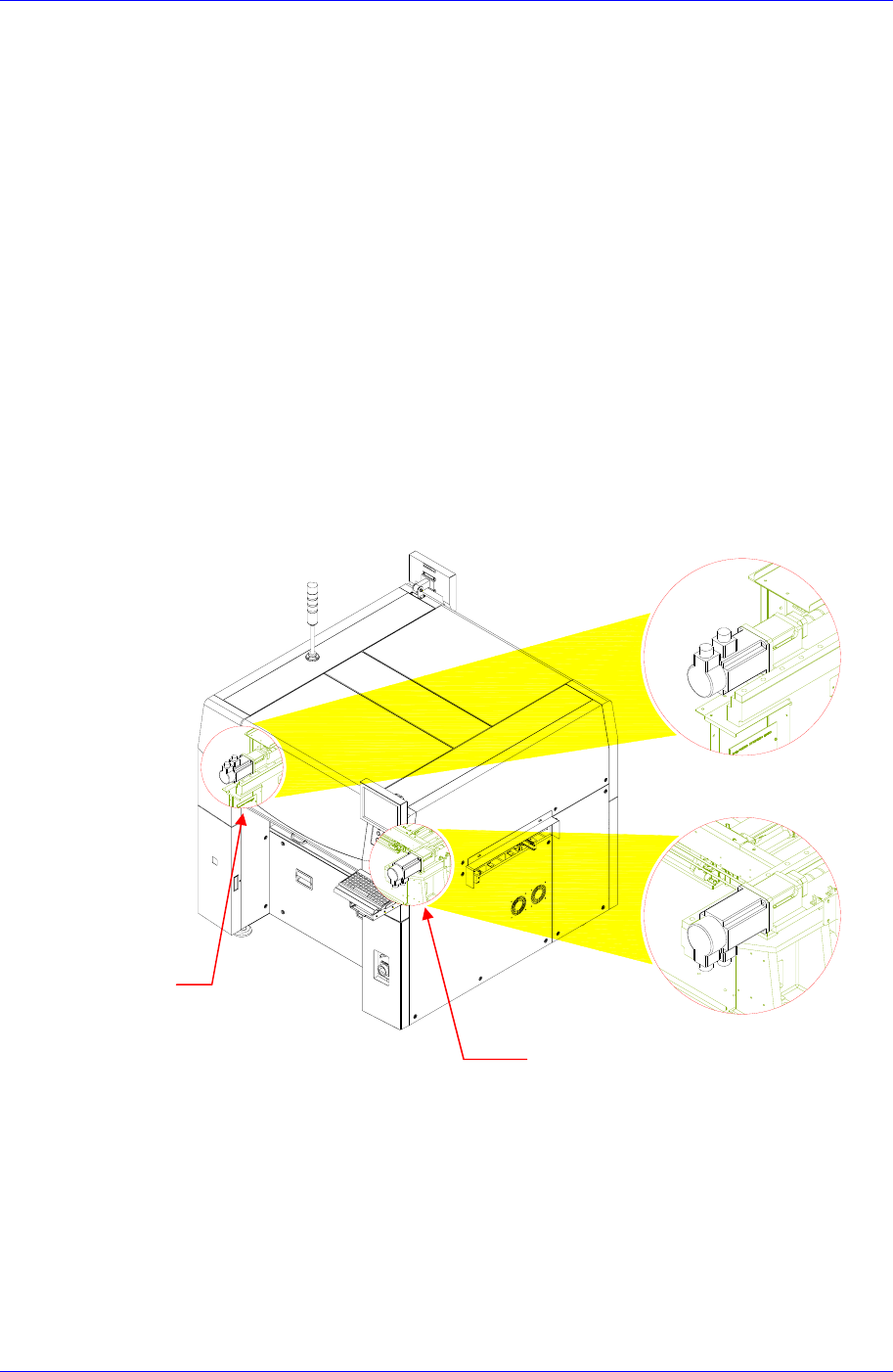

6.4.3.1. Y-Axis Motor 替换次序
Y2-Axis Motor
Y1-Axis Motor
