Samsung Component Placer SM421 Service Manual
6-20

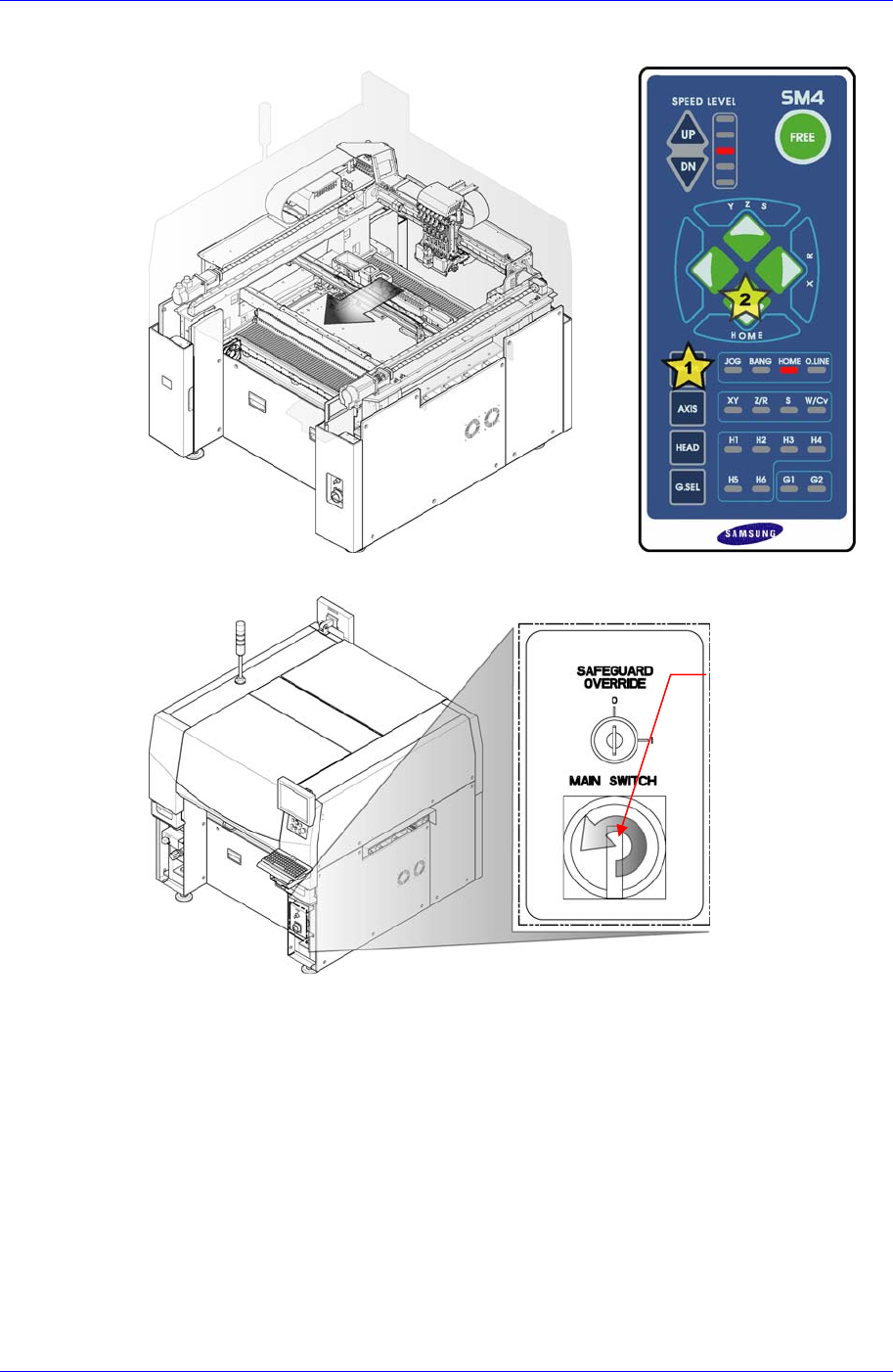

1. 操作示教框设备执行初始化(Homing)。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 为了拆卸Upper Cover请拆卸各种显示器，鼠标，键盘，连接线。
Main Switch 的 OFF
方向 (逆时针方向)
X-Y Frame
6-21

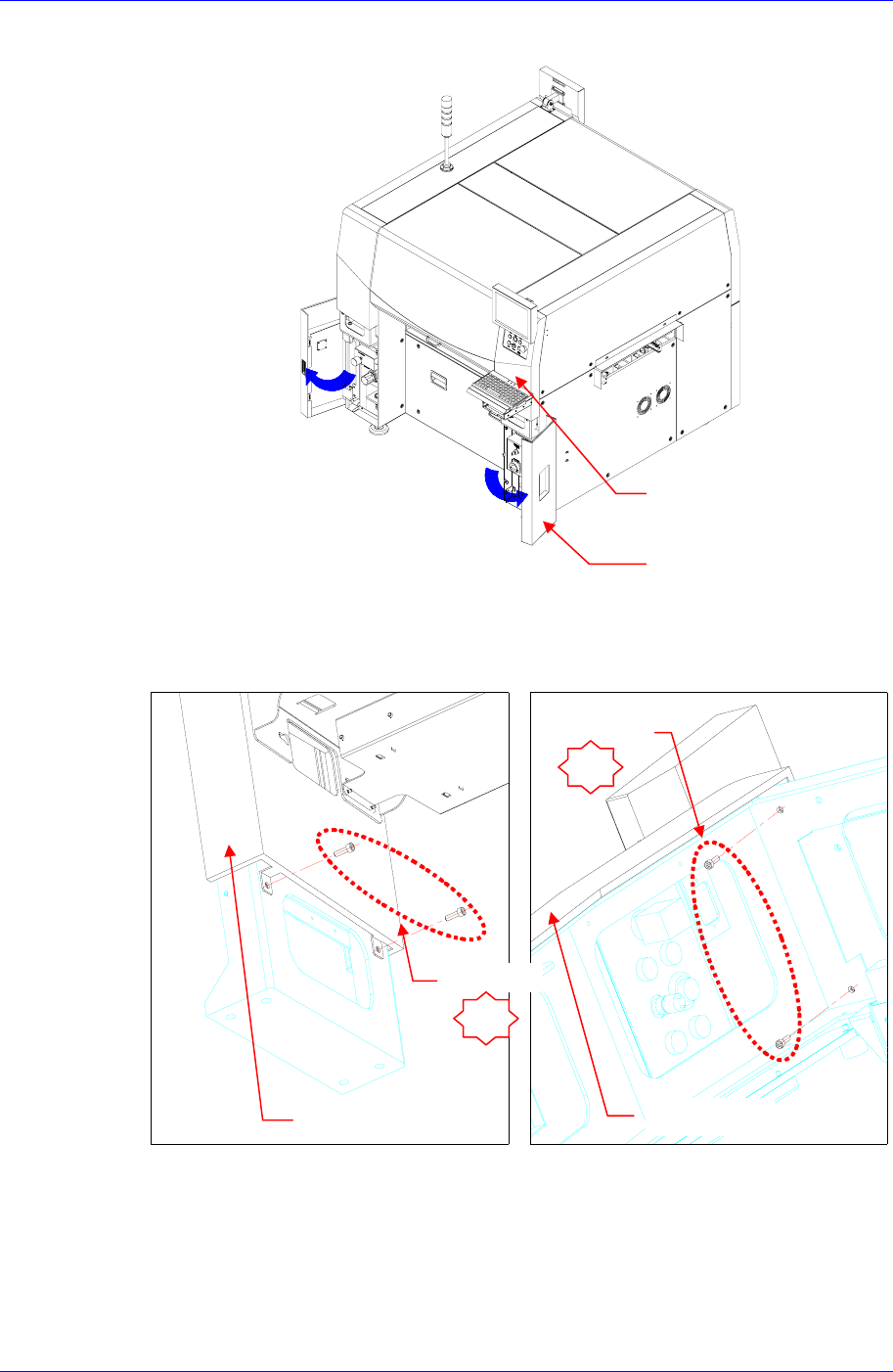

4. 为了拆卸Upper Cover，请按箭头的方向打开下图中的Lower Cover。
5. 为了分离左、右侧的对应Upper Cover清除下图的1号固定螺丝（M5-2个）和2
号内部固定螺丝（M5-2个）后分离Upper Cover。
Upper Cover
Lower Cover
U
pp
er Cove
r
Upper Cover
固定螺丝
固定螺丝
1
2
Samsung Component Placer SM421 Service Manual
6-22

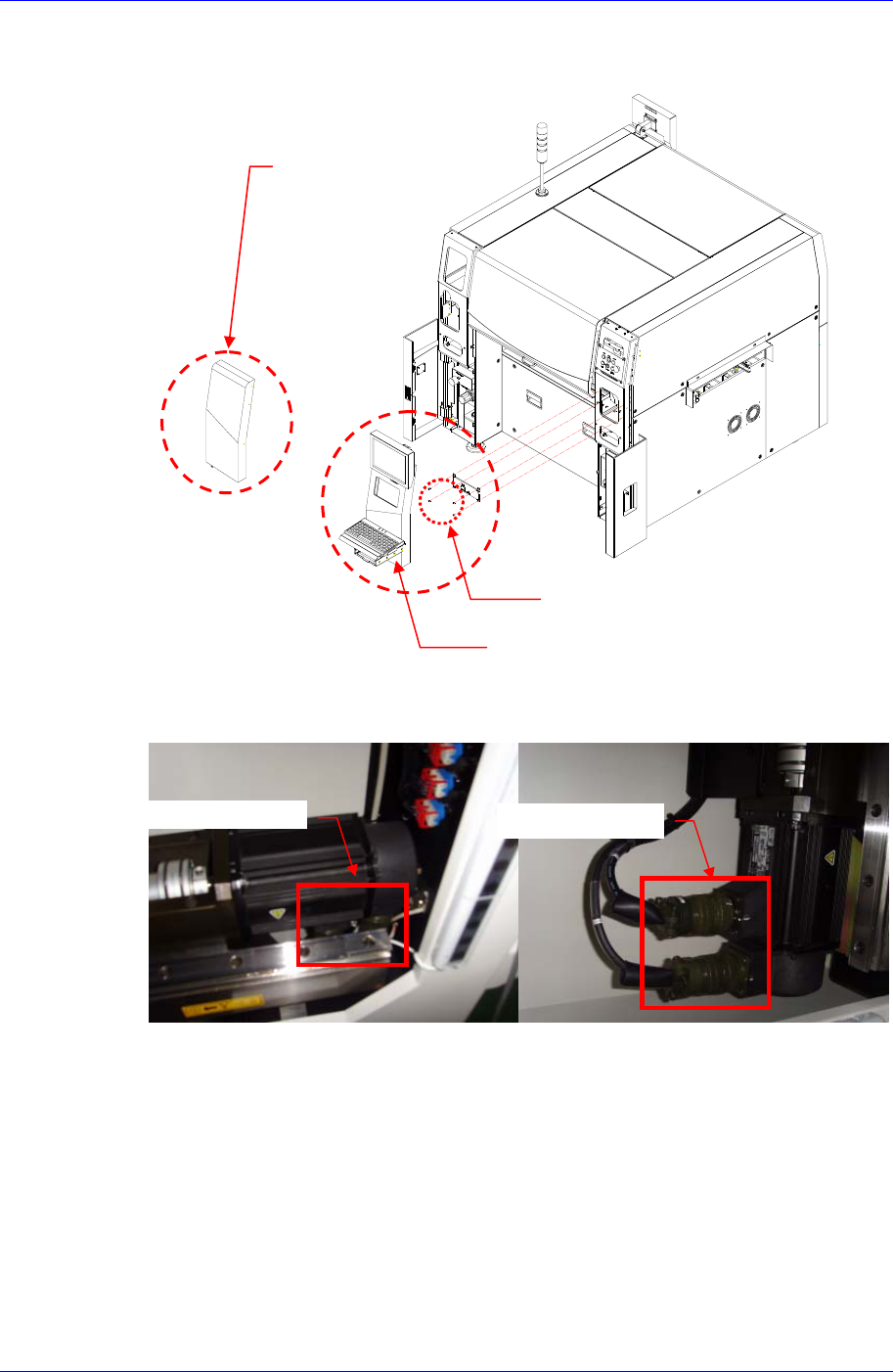

6. 向箭头方向分离下图中的Upper Cover后，用十字形(+)螺丝刀拧开固定OP Panel
的4个固定螺丝后分离OP Panel。
7. 从Y轴电动机分离出电动机电源及放大机电缆连接器。
Y1 轴电动机电缆
Y2 轴电动机电缆
OP Panel 固定螺丝
Y2 轴马达分离时，分离
Y1 轴马达分离时，分离
