4. 为了拆卸Upper Cover，请按箭头的方向打开下图中的Lower Cover。
5. 为了分离左、右侧的对应Upper Cover清除下图的1号固定螺丝（M5-2个）和2
号内部固定螺丝（M5-2个）后分离Upper Cover。
Upper Cover
Lower Cover
U
pp
er Cove
r
Upper Cover
固定螺丝
固定螺丝
1
2
Samsung Component Placer SM421 Service Manual
6-22
6. 向箭头方向分离下图中的Upper Cover后，用十字形(+)螺丝刀拧开固定OP Panel
的4个固定螺丝后分离OP Panel。
7. 从Y轴电动机分离出电动机电源及放大机电缆连接器。
Y1 轴电动机电缆
Y2 轴电动机电缆
OP Panel 固定螺丝
Y2 轴马达分离时，分离
Y1 轴马达分离时，分离
X-Y Frame
6-23

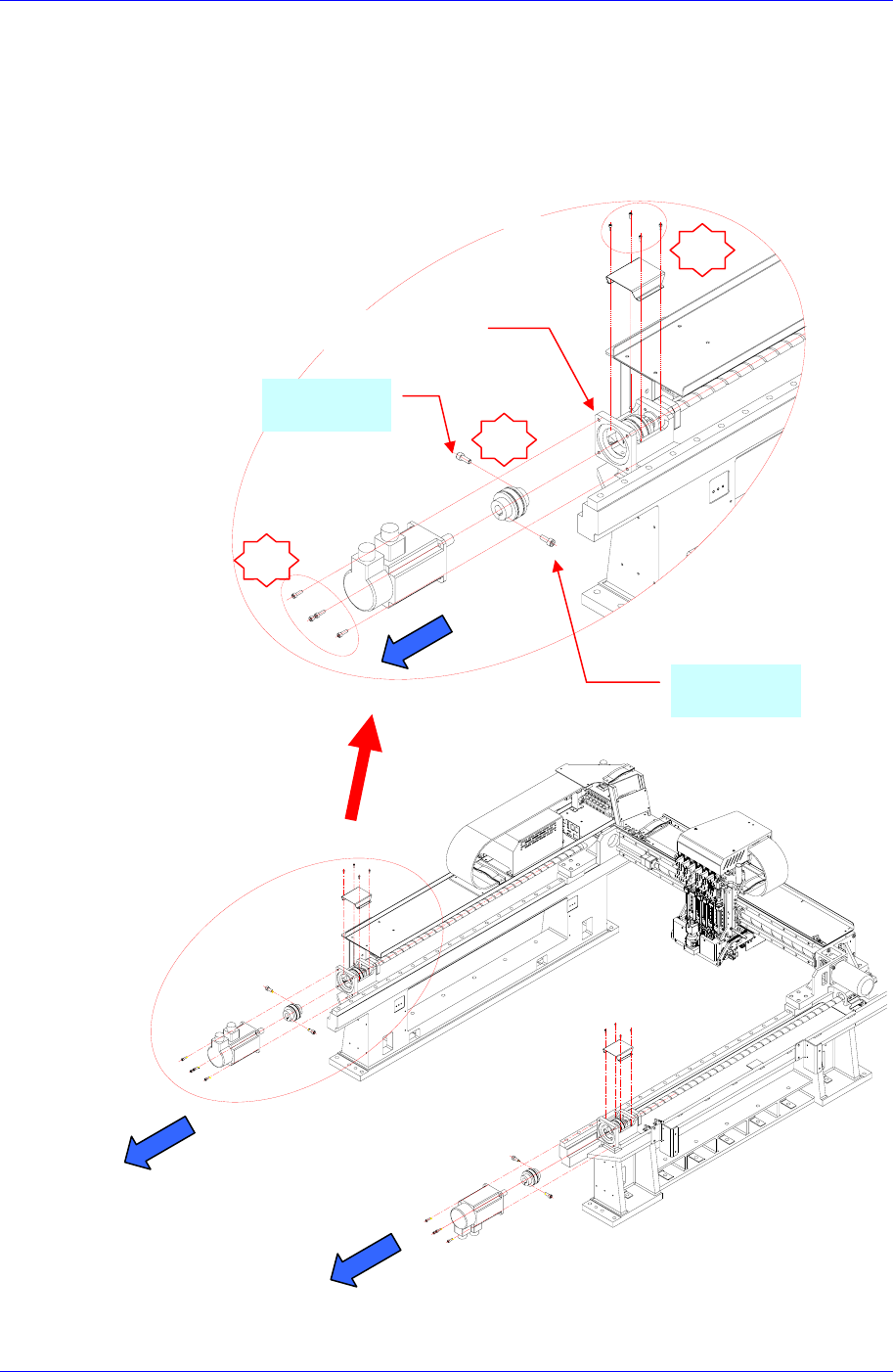

8. 请按下图的号码顺序进行分离。
① 拧开 Motor Bracket Cover 固定螺丝（M4-4 个）后从 Y Motor Bracket 中分
离 Cover。
② 拧开与接近马达的固定螺丝分离 Screw。
③ 拧开马达固定螺丝（M5-4 个）后，按下图的箭头方向分离马达。
Motor Removal Direction
Motor Removal Direction
电动机替换
时除去
滚珠丝杠替
换时除去
固定螺丝
固定螺丝
Y Motor Bracket
1
3
2
