Samsung Component Placer SM421 Service Manual 6-24 9. 请交换电动机。 10. 组装是拆卸的倒序。组装时 , 请参照 Coupling 的 Set Screw 连接力矩进行连接。拧紧固定螺丝力矩： 70kgf.cm （使用力矩扳手） 11. 完成作业后打开设备正面的总开关，重新启动 PC 。 12. 同样地执行 “6.3.3 X-Axis Motor & Ball Sc…

X-Y Frame

6-23

8. 请按下图的号码顺序进行分离。

① 拧开 Motor Bracket Cover 固定螺丝（M4-4 个）后从 Y Motor Bracket 中分

离 Cover。

② 拧开与接近马达的固定螺丝分离 Screw。

③ 拧开马达固定螺丝（M5-4 个）后，按下图的箭头方向分离马达。

Motor Removal Direction

电动机替换

时除去

滚珠丝杠替

换时除去

固定螺丝

Y Motor Bracket

Samsung Component Placer SM421 Service Manual

6-24

9. 请交换电动机。

10. 组装是拆卸的倒序。组装时, 请参照Coupling的Set Screw连接力矩进行连接。

拧紧固定螺丝力矩：70kgf.cm（使用力矩扳手）

11. 完成作业后打开设备正面的总开关，重新启动PC。

12. 同样地执行 “6.3.3 X-Axis Motor & Ball Screw

替换次序

” 的 X轴电动机替换次

序 No.8。

13. 必须实行下面的 Calibration。详细事项请参照“3.2

校正

[F9] (3-5 页)”

 Axis Home Calibration (3.2.1 参考)

 Skew Compensation ((

오류

참조

원본을

찾을

수

없습니다

. 参考)

 Conveyor Calibration (3.2.4 参考)

 Common X-Y (1

) (3.2.5 参考)

 ANC Fiducial Mark Teaching (3.2.6 参考)

14. 完成校正后，为了确认是否正常贴装部件，请执行测试。

X-Y Frame

6-25

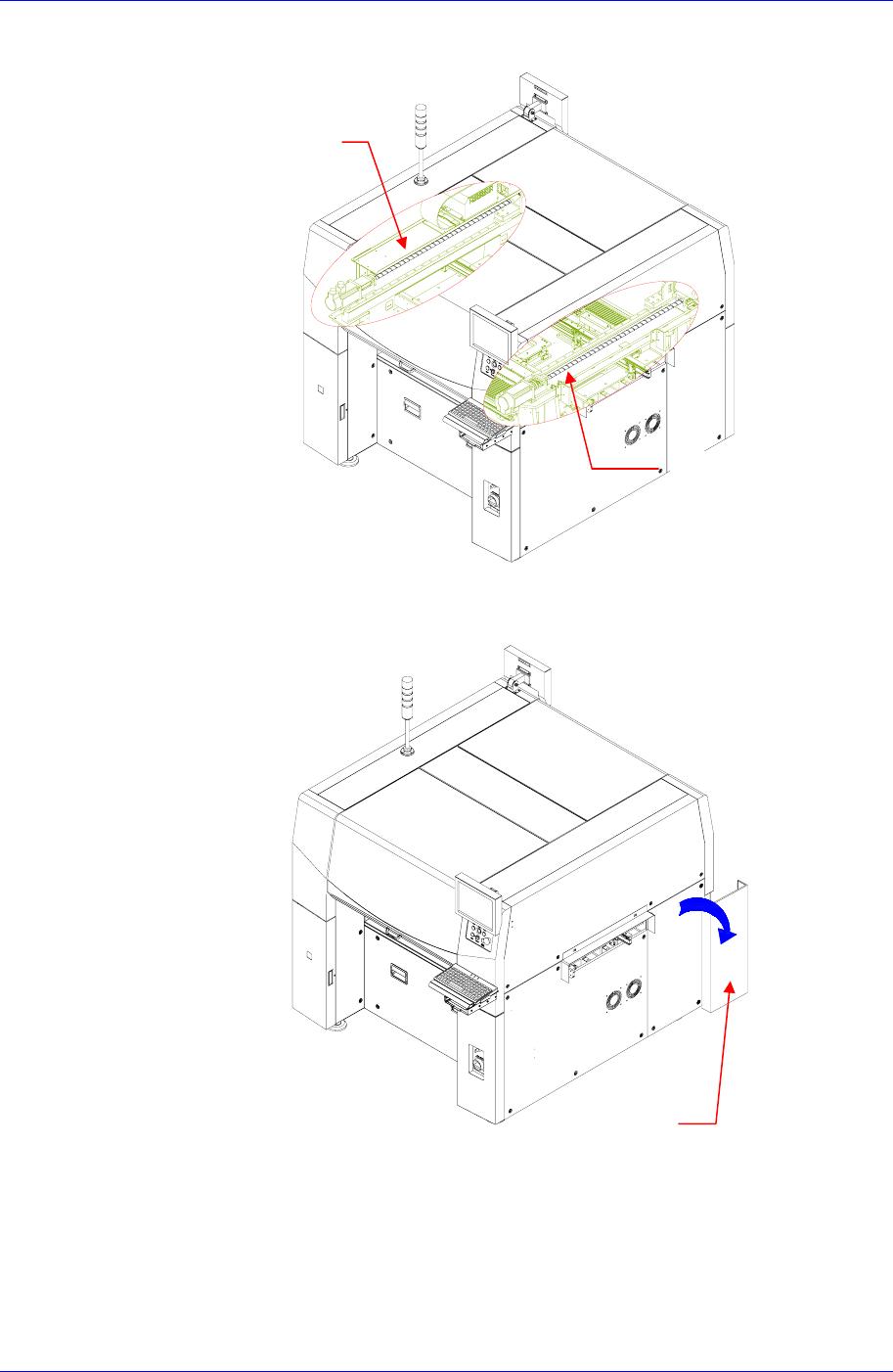

6.4.3.2. Y-Axis Ball Screw 替换次序

1. 同样执行马达更换步骤 No.1, No.2。

2. 为了分离 Upper Cover，向箭头方向打开设备背面的 Lower Cover。

Y2-Axis Ball Screw

Y1-Axis Ball Screw

owe

Cover
