X-Y Frame 6-27 5. 拧开固定 M otor Bracket Cover 的固定螺丝（ M3-4 个） (No ① ) 分离 Cover 后， 拧开接近 Ball Screw 侧的 Set Screw(No ② ). Y M o t o r B r a c k e t 2 滚珠丝杠替 换时除去 Motor Bracket Cover 固定螺丝 (M3-4 个 ) 1
Samsung Component Placer SM421 Service Manual
6-26
3. 为了分离左、右侧的对应 Upper Cover 清除下图的 1 号固定螺丝（M5-2 个）
和 2 号内部固定螺丝（M5-2 个）后分离 Upper Cover。
4. 按箭头方向分离下图中的 Upper Cover。
U
pp
er Cove
r
Upper Cover
固定螺丝
固定螺丝
1
2
Y2-Axis 滚珠丝杠替换时除去
X-Y Frame
6-27
5. 拧开固定 Motor Bracket Cover 的固定螺丝（M3-4 个）(No①) 分离 Cover 后，
拧开接近 Ball Screw 侧的 Set Screw(No②).
Y Motor Bracket
2
滚珠丝杠替
换时除去
Motor Bracket Cover
固定螺丝 (M3-4 个)
1
Samsung Component Placer SM421 Service Manual
6-28

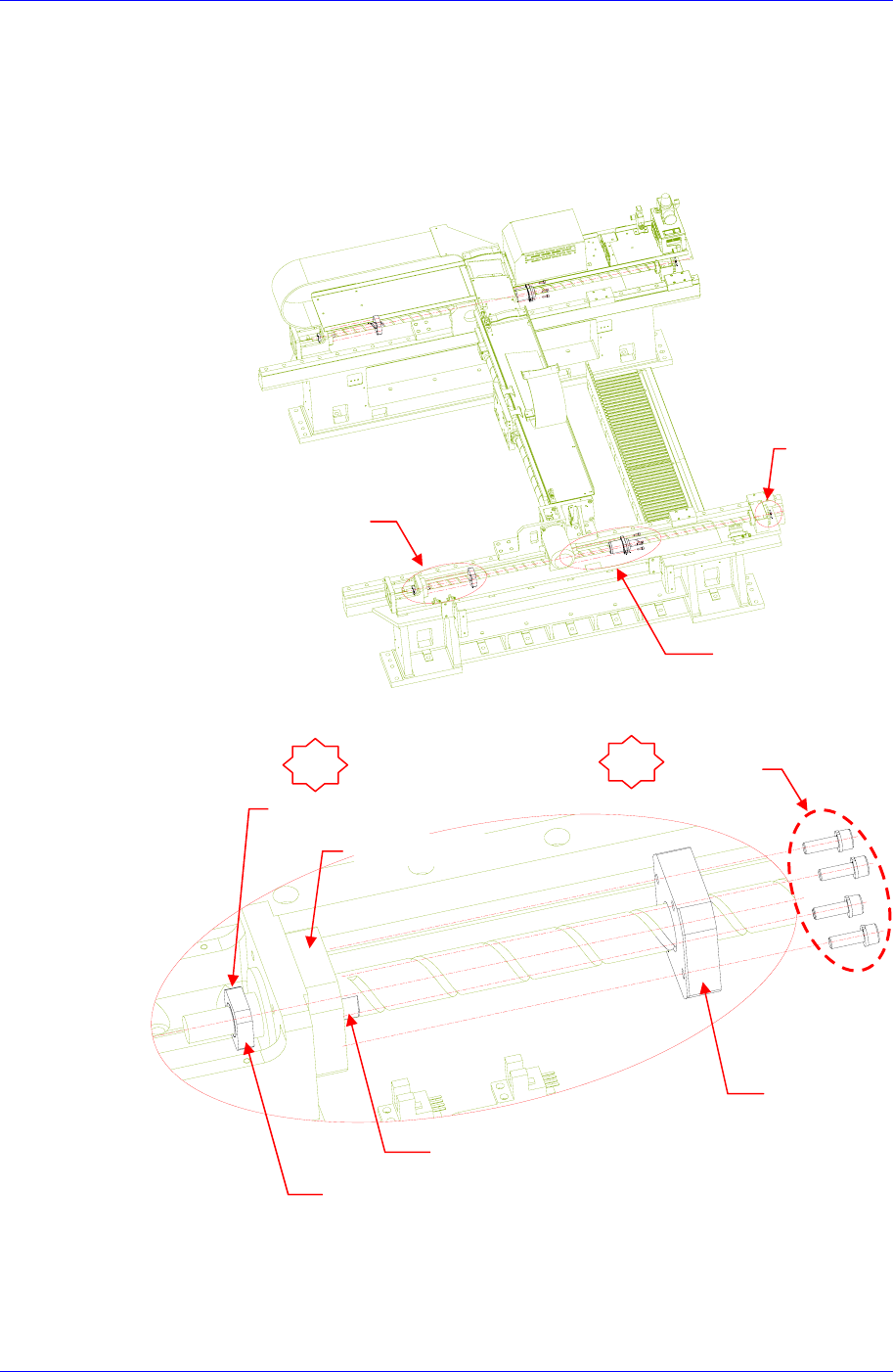

6. 请按照下图的序号进行分离。
① 为了分离 Y Stopper Cushion-F 拧开固定螺丝（M4-4 个）从 Support Unit 中
进行分离（图 1）
② 为了分离 Lock Nut 用 17mm 扳手固定 Ball Screw 后，把另一个扳手（23m
m）向逆时针方向旋转分离 Lock Nut。(图 1)
③ 拧开固定 Ball Screw 和 Y- Fr am e 的固定螺丝（M4-4 个）从 X-Frame 中分离
Ball Screw Nut（图 2）
④ 拧开 Bearing Nut 的 Set Screw 进行分离（图 3）
图
1
Lock Nut
Spanner 17 mm
Spanner 23 mm
Y Stoppe
r
Cushion-F
Support Unit
固定螺丝
图 2
图 3
图
1
1
2
