Samsung Component Placer SM421 Service Manual
6-30

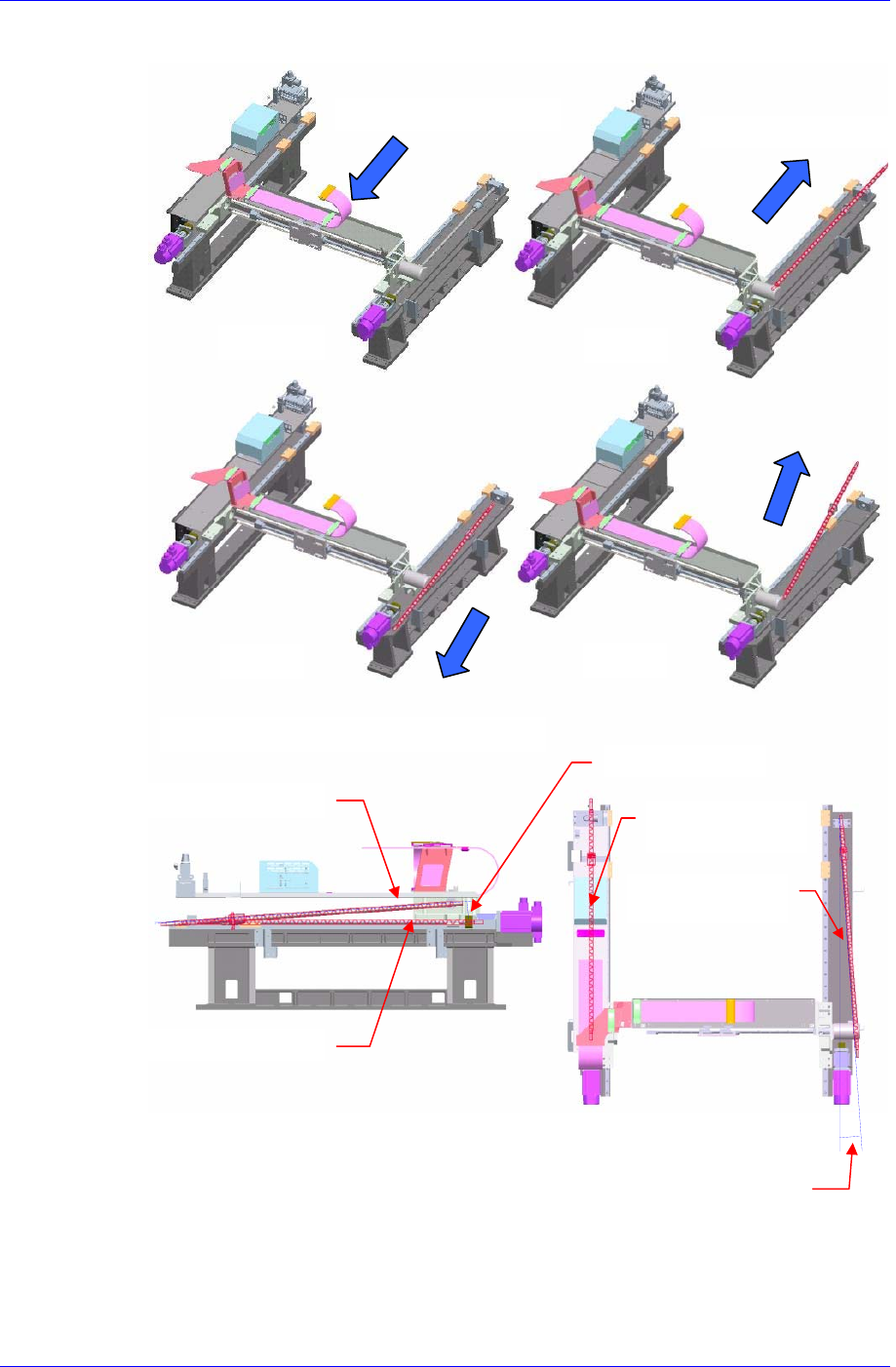

7. 请按照下图的序号分离 Ball Screw。.
Ball Screw 分离方向
Y1-Axis
Ball Screw
Y2-Axis
Ball Screw
Y1-Axis Ball Screw
Y2-Axis Ball Screw
X-Axis Frame 移动方向
1 号
2号
3 号
4 号
3 号过程中的 Y1，Y2 轴的分离方法
倾斜角度 4°
倾斜角度 4°°
X-Y Frame
6-31
8. 请更换 Ball Screw。
警 告
为了维持组装精密度请勿分离组装在 Y-Frame 的 Y Motor
Bracket 和 BS Rear Support。
9. Ball Screw 替换后, 按照拆卸的倒序组装 Ball Screw。
警 告
请使用 Torque Wrench，遵循组装部位的规定 Torque 进行
组装。不按照规定值进行组装时，会严重影响设备的贴装程
度。
10. 在马达组装的反方向 Screw 末端按照顺序小心夹入轴承(Bearing 2EA, Bearing
inner spacer, Bearing outer spacer, Bearing)。
警 告
请使用 Torque Wrench，遵循组装部位的规定 Torque 进行
组装。不按照规定值进行组装时，无法保证设备的贴装程
度。
11. Y Stopper Cushion F 夹在 Screw，把 Ball Screw 组装到 Y- M ot o r Bl o ck 。
12. Screw 组装到 Y Motor Block 和 BS Rear Support。此时拧 Lock Nut，把 Screw
固定到 Support Unit。(Ball Screw 的同心度设置为 0.02mm 以下。)
13. 利用 Set Screw 把背面 Bearing Nut 固定到马达组装反方向的 Screw 末端。
14. 利用 Ball Screw Nut 的固定螺丝，把 Ball Screw Nut 固定到 X-Frame。
15. 更换 Ball Screw 后，按照以下序号组装 Ball Screw。
① 把 X-Frame 最大限度移动到马达侧后组装 Y1, Y2 Plate 和 Ball Screw Nut。
② X-Frame 往马达侧和 Rear Support Unit 侧往返三回后 X-Frame 置于 Rear
Support Unit 侧。此时要拧 Rear Support Unit 的背面 Bolt M5*15L。
③ 在 X-Frame 的 Y1, Y2 Plate 拧松 Ball Screw Unit 的 Bolt 后移动到马达侧，然
后完全拧紧 Ball Screw Nut。
④
拧松 Rear Support Unit 的固定螺丝(M5*15L)后 X-Frame 往 Motor 侧和 Rear
Support Unit 侧往返移动三回。
⑤ X-Frame 置于 Rear Support Unit 侧后拧紧 Rear Support Unit 的固定螺丝(M
5*15L)。(Locktite 涂抹)
16. 利用固定螺丝把 Y Stopper Cushion F 固定在 Support Unit。
17. 利用固定螺丝把 Y 马达的轴固定在 Coupling。此时，Coupling 贴紧 Ball Screw
方向。
18. 完成作业后打开设备正面的总开关，重新启动 PC。
19. 同样地执行 “6.3.3 X-Axis Motor & Ball Screw 替换次序” 的 X轴电动机替换
次序 No.8。
20. 必须实行下面的 Calibration。详细事项请参照“3.2
校正
[F9] (3-5 页)”
Axis Home Calibration (3.2.1 参考)
Skew Compensation ((
오류
!
참조
원본을
찾을
수
없습니다
. 参考)
Samsung Component Placer SM421 Service Manual
6-32
Conveyor Calibration (3.2.4 参考)
Common X-Y (1
st
) (3.2.5 参考)
ANC Fiducial Mark Teaching (3.2.6 参考)
21. 完成校正后，为了确认是否正常贴装部件，请执行测试。
