Samsung Component Placer SM421 Service Manual 6-34 2. 利用 (+) 螺丝刀拧开设备前面的 4 个 Cover 固定螺丝后分离 Cover 。 3. 请分离连接在 Axis Sensor Board 的所有连接器。 4. Axis Sensor Board 分离后 , 替换成新的 Axis Sensor Board 。 5. 正确连接连接器后，打开设备前面的 Main Switch…

X-Y Frame

6-33

6.5. X-Y Frame Axis Sensor Board/Sensor

6.5.1. Axis Sensor Board

 Axis Sensor Board 工作不良

6.5.1.1. 必要工具

 十字 Driver (其他提供工具)

 T Wrench (其他提供工具) or Hex Wrench

6.5.1.2. Axis sensor board 替换次序

1. 请正常关闭PC后，关闭设备前面的Main Switch。

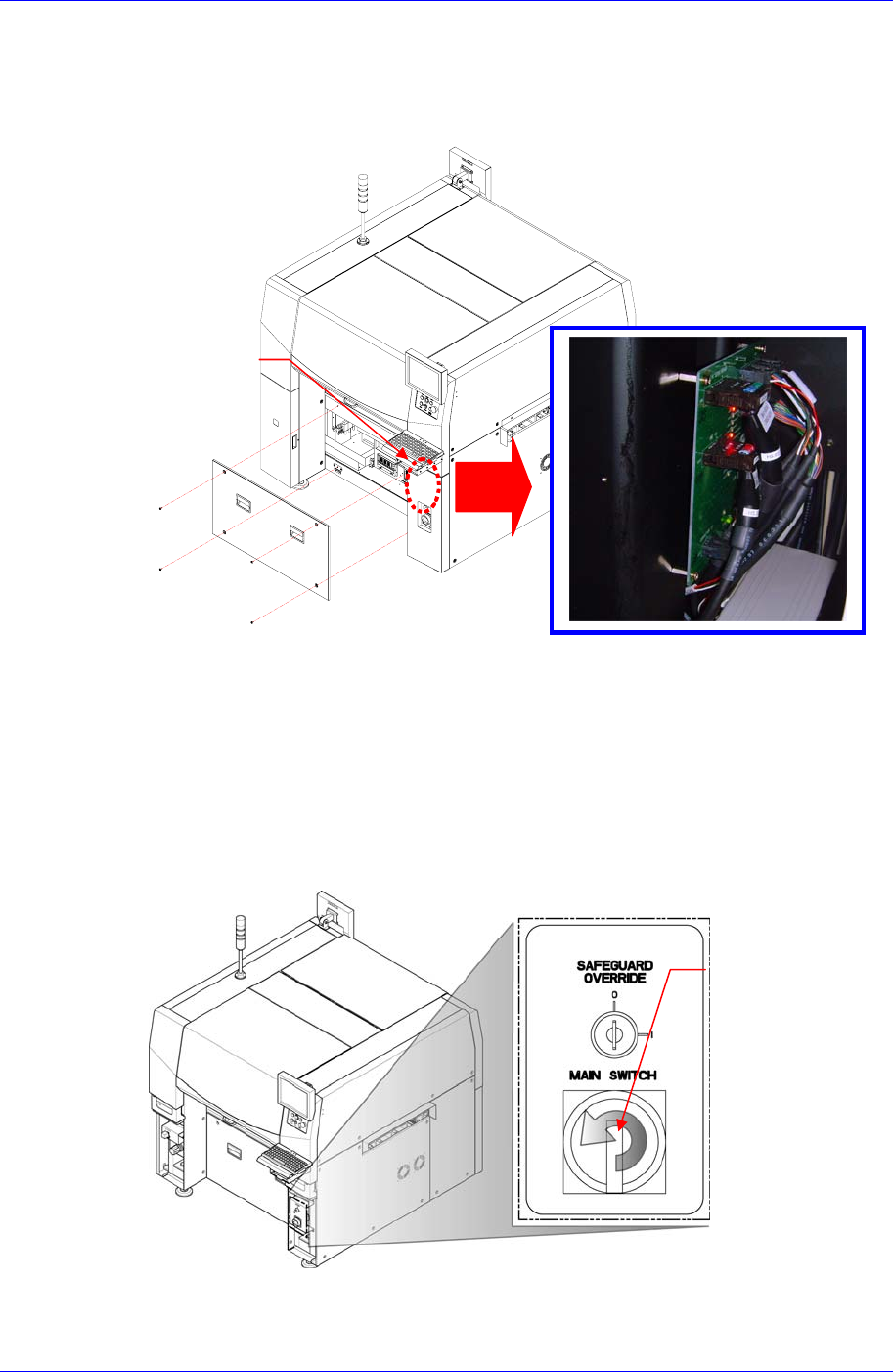

Location of Axis Sensor Board

Main Switch 的 OFF

方向 (逆时针方向)

Samsung Component Placer SM421 Service Manual

6-34

2. 利用(+)螺丝刀拧开设备前面的4个Cover固定螺丝后分离Cover。

3. 请分离连接在Axis Sensor Board的所有连接器。

4. Axis Sensor Board 分离后, 替换成新的 Axis Sensor Board。

5. 正确连接连接器后，打开设备前面的Main Switch，启动PC，检点X, Y, Z, Wcv

轴传感器的正常工作与否。

 连接器功能说明及连接程序

CN Connector Connection Module

CN1 BORD DC 24V POWER

CN2 Front Y-axis Limit Sensor Connection

CN3 Rear Y-axis Limit Sensor Connection

CN4 Left Conveyor Sensor Interface

CN5 Right Conveyor Sensor Interface

CN6 Front and Rear Feeder unlock Sensor Interface

CN9 Twin Servo Board unlock Interface

CN10 VME FD Board Interface

CN11 X7043 Step control Board Interface

固定螺丝

个

X-Y Frame

6-35

Axis Sensor Board Interface (1/2)

Axis Sensor Board Interface (2/2)
