SM421 Service Manual(Chi Ver1) - 第29页
服务环境 1-5 1.3. 维护用工具 1.3.1. Cleaning Kit ( 资材编号 : J81001 18A) 本设备维护时必须使用的 Cleaning Kit 将随机 提供。这里介绍组成 Cleaning Kit 的 内容物及其用途。 空气喷射器 吹掉 Camera 镜片表面上的灰尘。 刷子 清除喂料器底座表面的晶片或异 物。 小刷子 清除 Mirror 表面的灰尘 。 空气喷射器 刷子 小刷子
Samsung Component Placer SM421 Service Manual
1-4
3 相 AC 220±20V (购买公司没有提前订货的情况下，设备销售基准)
<TRANS SPECIFICATION>
1. Capacity: 4.7 KVA
2. Frequancy: 50/60Hz
3. Phase: 3φ
4. Connection: Y-Y
5. Rated primary voltage: 3 相 200/208/220/240/380/415 VAC
1 次额定电流: 6.96 A
6. Secondary #1: 1φ 220-2 KVA
Secondary #2: 3φ 220-3 KVA
总消耗电力: 最大 4.7 KVA
频率: 50 / 60 Hz
危 险
如果未使用指定规格的电压或错误变更电源输入，可能导致火
灾或电击死亡。
变更电源输入操作必须由经过专门培训的维护修理管理人员或
我方授权指定的 C/S 人员进行。
1.2.3. 环境条件
运行时
温度: +10 ℃ ~ +35 ℃
温度: 24 ± 4℃(程度保障条件)
湿度
à 30% RH~ 80% RH(非结冰状态)
搬运或存放时 (设备运行以外的状态)
温度: -10 ℃ ~ +60 ℃
湿度: 10% RH ~ 90% RH (非结冰状态)
服务环境
1-5
1.3. 维护用工具
1.3.1. Cleaning Kit (资材编号: J8100118A)
本设备维护时必须使用的 Cleaning Kit 将随机提供。这里介绍组成 Cleaning Kit 的
内容物及其用途。
空气喷射器
吹掉 Camera 镜片表面上的灰尘。
刷子
清除喂料器底座表面的晶片或异物。
小刷子
清除 Mirror 表面的灰尘。
空气喷射器 刷子
小刷子
Samsung Component Placer SM421 Service Manual
1-6

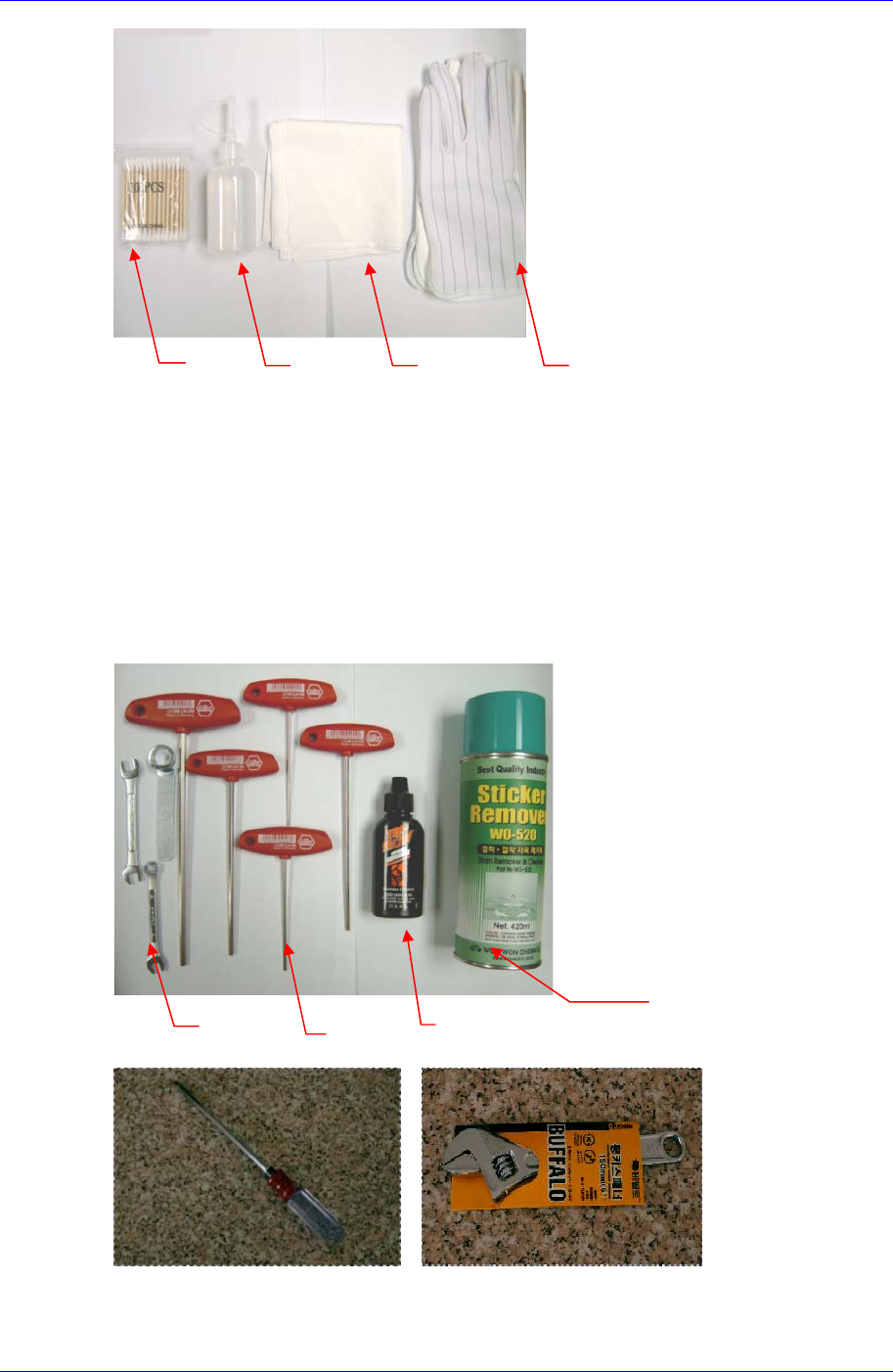

棉棒 / 酒精
擦拭 Fly Camera 镜片的表面。
干净的布
Mirror 或镜片上有异物而需要清扫时使用。
凹凸(emboss)手套
清扫 Camera 或 Mirror 时使用。
1.3.2. 其它供应工具
起子 活动扳手
扳手
(7mm)
T 扳手
吸嘴用润滑油
(吸嘴弹簧用)
吸嘴异物清除用喷射器
棉棒
酒精 干净的布
凹凸(emboss)手套
