Feeder Base & ANC
7-1
第 7 章. Feeder Base & ANC
7.1. Feeder Base

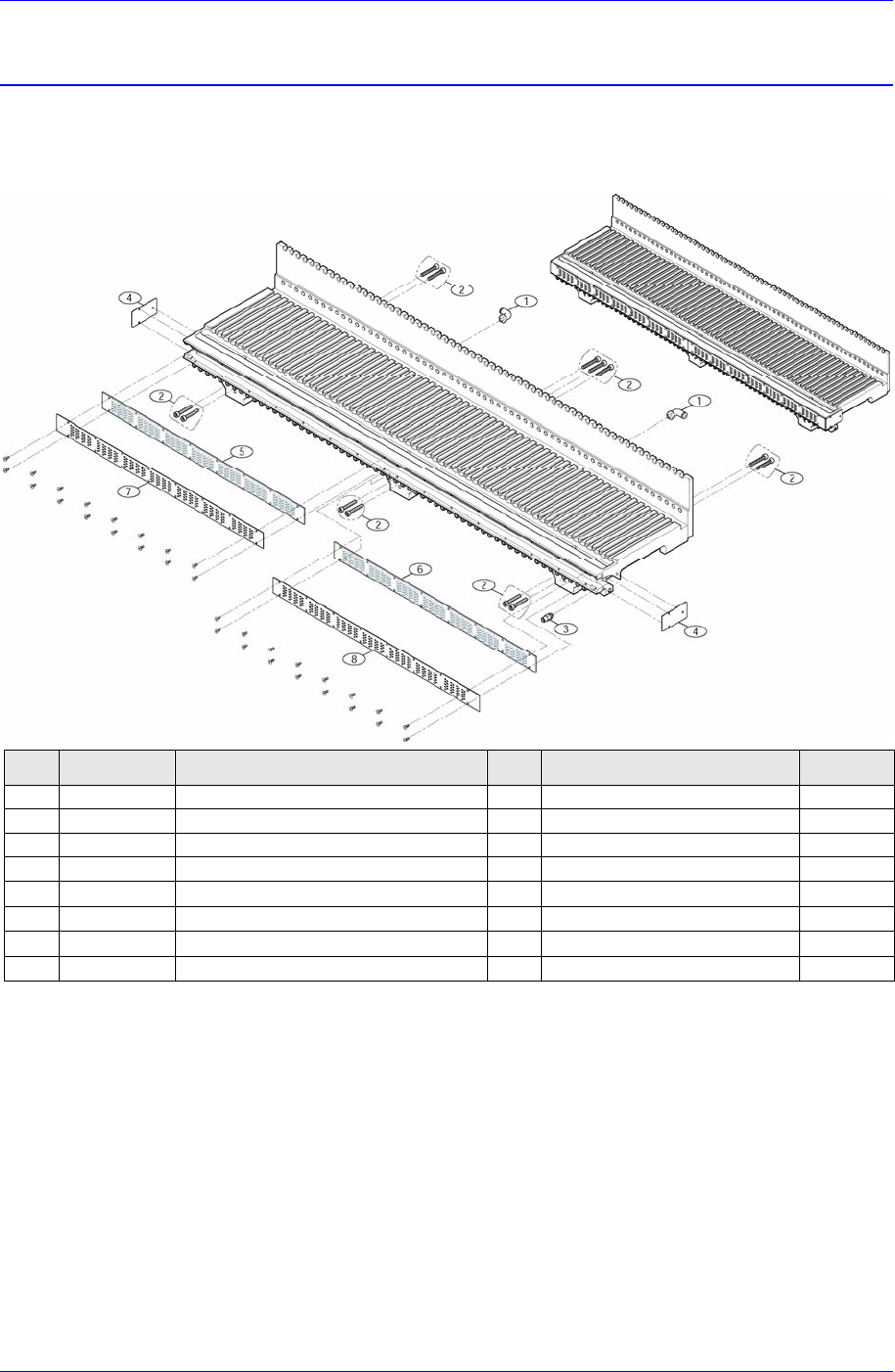

7.1.1. 所需材料
NO. PART NO. PART NAME Q’TY
TYPE REMARK
1 J1301188 ELBOW FITTING 2 KQ2L04-M5/PL4-M5M/SQL04-M5
2 J6001503038 SOCKET HEAD CAP SCREW 13
M5*30 (BL/Zn)
3 J6711245A COUPLER 60
KD-M5-SA
4 J7057213A SIDE CABLE COVER-FB 2 J7057213A
5 J9060347B FEEDER BASE LEFT BOARD, NON DOC
1 REV 2.1
6 J9060348B FEEDER BASE RIGHT BOARD, NON DO
1 Rev 2.1
7 J9060351A FEEDER BASE LEFT COVER PCB, NON
1 REV 1.0
8 J9060352A FEEDER BASE RIGHT COVER PCB 1 REV 1.0
7.1.2. Feeder Base Module 代表替换事例
因错误加工，喂料器位置对不上时
因冲击器具精密度发生不良时
因长时间使用发生磨损时
7.1.2.1. 必要工具
Feeder Master Jig
Wrench (M8 Set Screw)
十字形(+)螺丝刀
Samsung Component Placer SM421 Service Manual
7-2
7.1.2.2. Feeder base module 替换次序
1. 请正常关闭PC后，关闭设备前面的Main Switch。
2. 为了分离Feeder Control Boar，利用十字形螺丝刀拧开下图中设备内测固定
Cover的6个固定螺丝分离Cover。
Location of Feeder Control Board
固定螺丝(3 个)
固定螺丝(3 个)
Front
Main Switch 的 OFF
方向 (逆时针方向)
Feeder Base & ANC
7-3

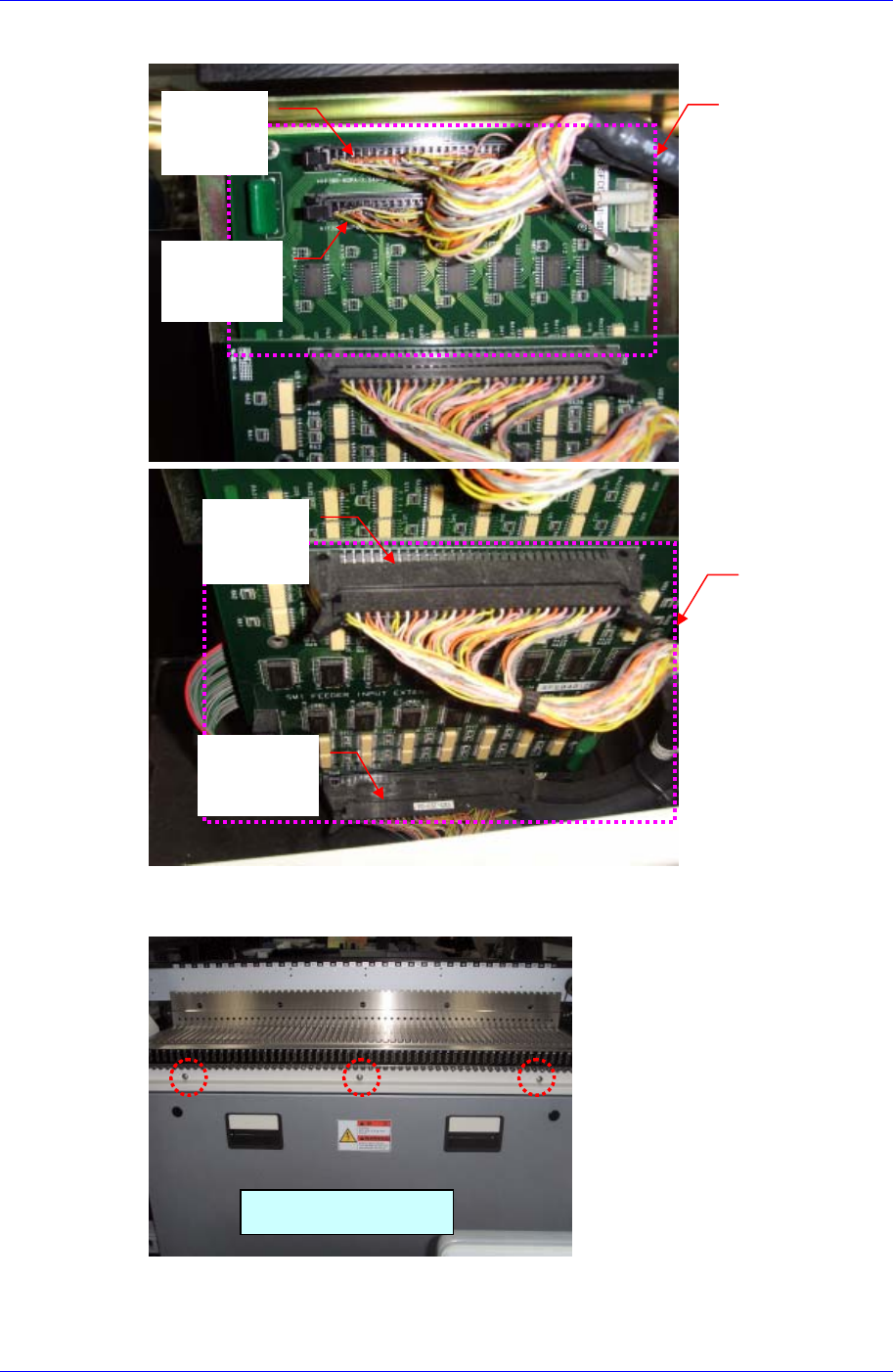

3. 请分离连接在Feeder Control Board, Feeder Input EXT Board的连接器。
4. 为了分离出Front Cover-Feeder Station Con-Panel Front，请除去固定螺丝(M8-
3个)。
除去 3 个固定螺丝
Left Feede
r
Base Board
Output
Right Feede
r
Base Boar
d
Outpu
t
Left Feede
r
Base Board
Input
Right Feede
r
Base Board
Input
Feeder
Control
Board
Feeder Inpu
t
EXT Board
