Feeder Base & ANC
7-5
9. 作业完成后打开设备前面的Main Switch，开启空气阀启动PC。
10. 执行Feeder Base Origin Offset 。详细事项请参照 “3.3 Feeder Base Origin “
11. 必要时同样地替换Rear Feeder Base Module。
7.1.3. 气压(Pneumatic) 连接部
Coupler 及 Fitting 破损 (Air 漏气发生, Feeding 不良)
7.1.3.1. 必要工具
Spanner (M5 Bolt)
十字形(+)螺丝刀

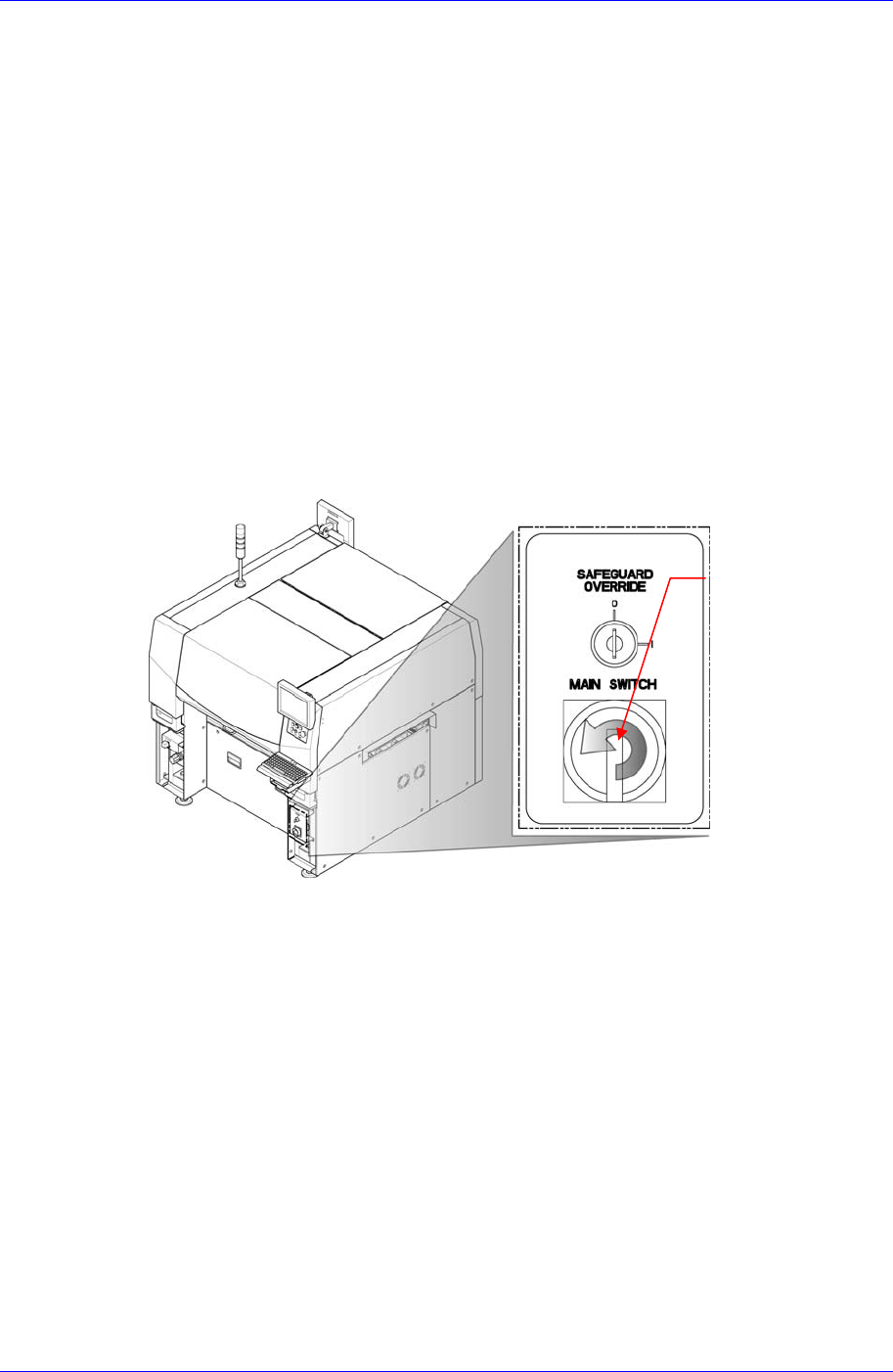

7.1.3.2. 气压(Pneumatic)连接部替换次序
Coupler
1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
2. 请使用 Spanner 除去不良 Coupler 后替换 Coupler。
3. 作业结束后打开设备前面的 Main Switch，开启空气阀，启动 PC。
4. 检点替换的 Coupler 中是否发生异常漏气。
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
7-6

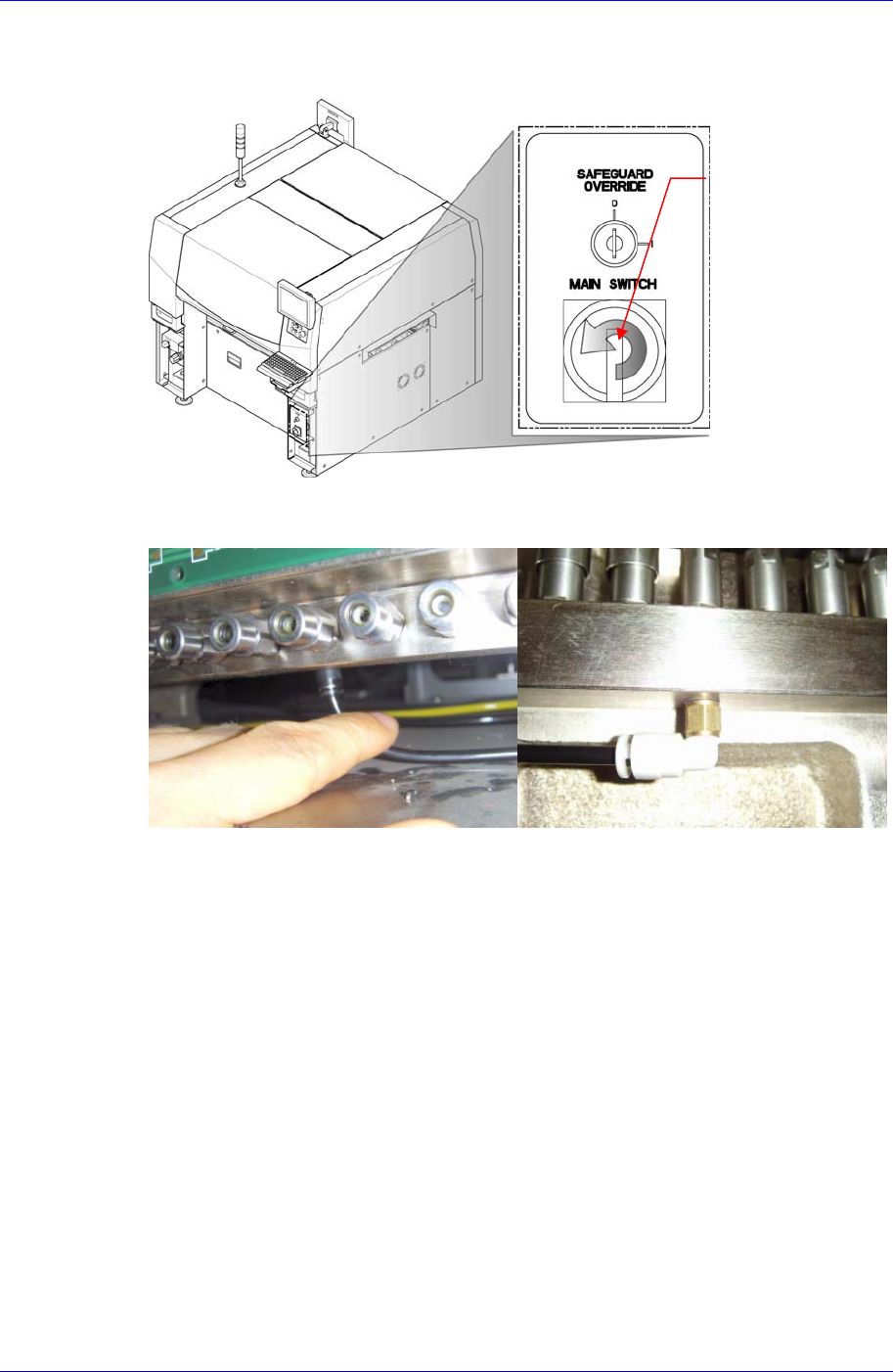

Fitting类
1. 正常关闭 PC 后，关闭设备前面的 Main Switch 后关掉 Air 阀。
2. 分离相应 Fitting 的 Air Tube。详细事项请参照 “7.1.2.2 Feeder base module “的
No.4 ~ No.5。
3. 利用 Spanner 不良 Fitting 替换成新 Fitting。
4. 组装时为拆卸的倒序。
5. Fitting 上连接 Air Tube 后，打开设备前面的 Main Switch，开放 Air 阀启动 PC
。
6. 请检点替换的 Fitting 是否发生非正常漏气。
7.1.4. Feeder Base Cover PCB/ Feeder Base Board/ Cable Ass’y
Feeder Base Cover PCB, Feeder Base Board 不良 (Feeding 及吸附信息错误)
harness 电缆不良 (Feeding 及吸附信息错误)
7.1.4.1. 必要工具
十字形(+)螺丝刀 / 一字形(-)螺丝刀
Main Switch 的 OFF
方向 (逆时针方向)
Feeder Base & ANC
7-7

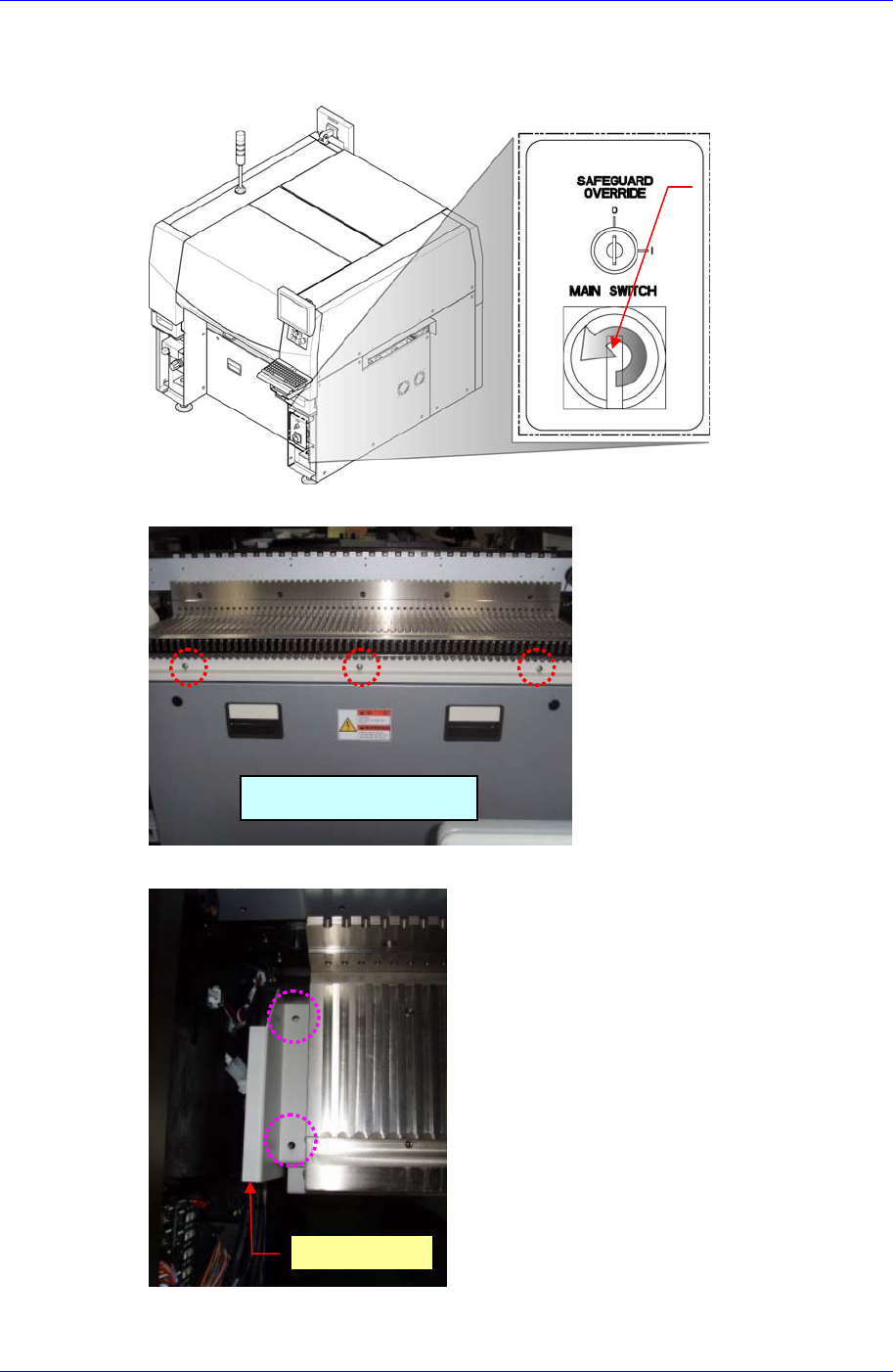

7.1.4.2. Feeder base board/cable ass’y 替换次序
1. 正常关闭 PC 后关闭设备前面的 Main Switch，再关掉 Air 阀。
2. Front Cover-Feeder Station Con-Panel Front 分离时请除去固定螺丝(M8-3 个)。
3. 拧开 Set Screw(M8-2 个)分离 Chip Cover。
除去三个固定螺丝
Chip Cover
Main Switch 的 OFF
方向 (逆时针方向)
