Samsung Component Placer SM421 Service Manual 7-10 2. 请正常关闭 PC 后，关闭设备前面的 Main Switch 。 3. 除去下图中所示的固定螺丝，分 离不良 ANC Module 。 Main Switch 的 OFF 方向 ( 逆时针方向 )
Feeder Base & ANC
7-9
7.2. ANC
7.2.1. 所需材料
NO. PART NO. PART NAME Q’TY
TYPE REMARK
1 J6703028A SPEED CONTROLLER
2
SS4-M5MA
2 J71560093B ANC PLATE
1
J71560093B
3 J7156087A SHUTTER BRACKET
1
J7156087A
4 J7156094A NOZZLE SHUTTER
1
J7156094A
5 J9080778B ANC SENSOR CABLE ASSY
1
SM-CV010
5-A J6701064A AIR CYLINDER
1
BDAS10*5-1A-ZC153A2
7.2.2. ANC Module 代表替换事例
因碰撞等原因 ANC 无法正常工作时
7.2.2.1. 必要工具
Dial Gage (最小标度 1 0
㎛
)
T Wrench (其他提供工具) or Hex Wrench
7.2.2.2. ANC module 替换次序
1. 操作示教框设备执行初始化(Homing)。
Samsung Component Placer SM421 Service Manual
7-10
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 除去下图中所示的固定螺丝，分离不良ANC Module。
Main Switch 的 OFF
方向 (逆时针方向)
Feeder Base & ANC
7-11
4. 组装新ANC Module。此时,确保器具组装程度X Gantry和ANC平行度: 0.02 m
m 以内。
X 轴(Head)上附着 Dial Gage，组装时与 ANC 的 Main Body 的平行度保持
0.02mm 以内
5. 作业完成后，打开设备前面的Main Switch，启动PC。
6. 请更新ANC的Fiducial Position & Mark。
请执行 ANC Fiducial Teaching

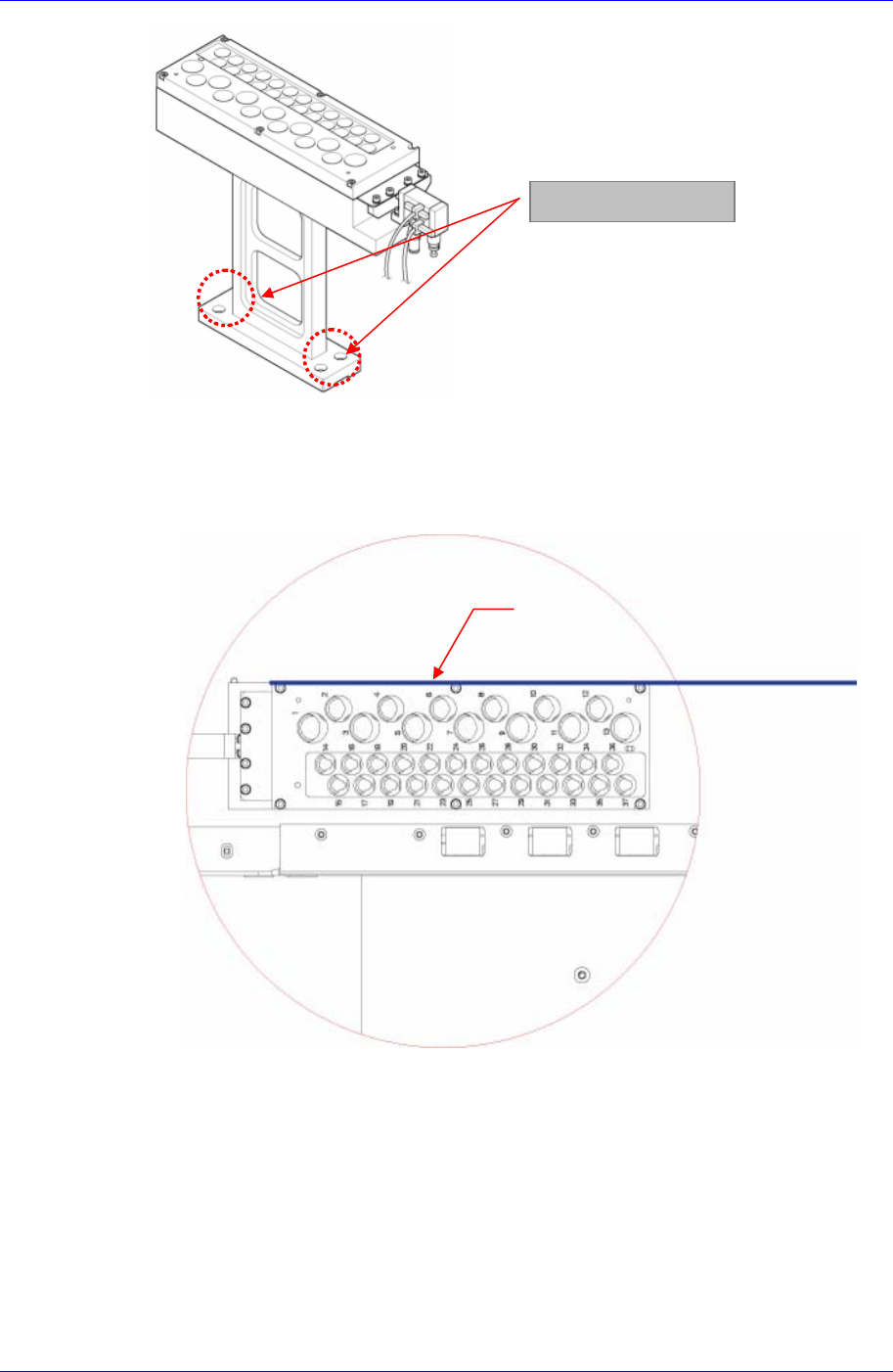

固定螺丝 (M6-4 个)
测定地点全区间: 0.02 mm 以内
