Feeder Base & ANC

7-15

 从 Close 感知传感器的感知范围内的右侧末端向左移动 1 mm 进行组装。

4. Shutter 的 Open 状态下，移动 Open 感知传感器确认传感器良等状态来确认感

知范围。(上端传感器)

 从 Open 感知传感器的感知范围内的左侧末端向右移动 1mm 进行组装。

5. 作业完成后 ANC 测试时, ANC 快门的 Open 及 Close 反复执行 50 次以上，确

认 Nozzle 顶面有无刮痕。

6. 如果持续发生问题时, 请替换 ANC Close/Open Sensor。

Speed Controlle

for Close

Speed Controlle

for Open

Stage Camera

8-1

第 8 章. Stage Camera

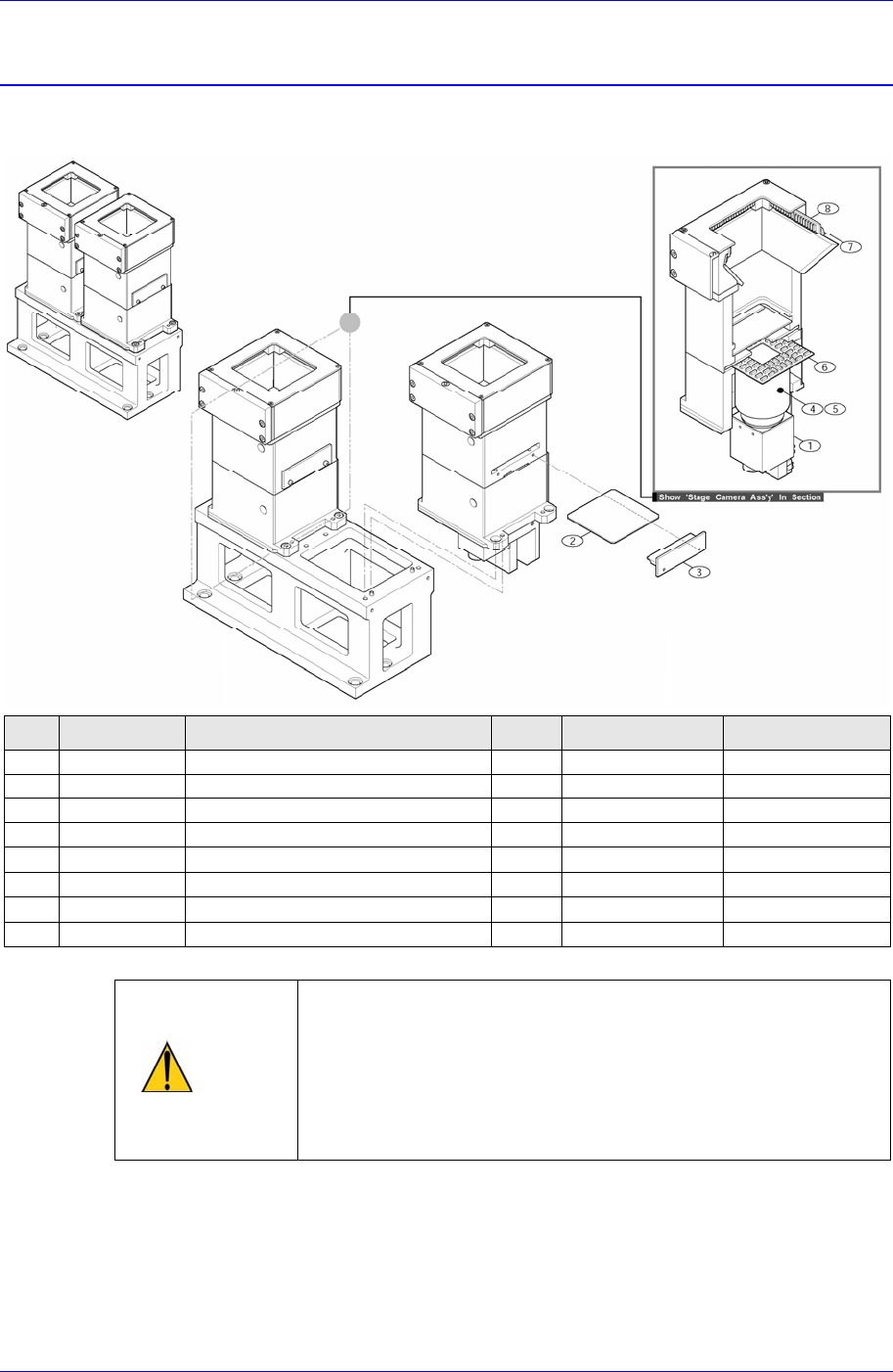

8.1. Stage Camera 所需材料

NO. PART NO. PART NAME Q’TY

TYPE REMARK

1 J6751014A CCD CAMERA 1 VCC-G20E20

2 J6754004B COVER GLASS 1 J6754004B

3 J7159160C GLASS PRESS 2 J7159160C

4 J9059117A UP-FOV3550 LENS ASSY 1 J9059117A FOV35MM

5 J9059118A UP-FOV4560 LENS ASSY 1 J9059118A FOV45MM

6 J9060073B LED98-9 BOARD ASSY 1 STAGE INNER

7 J9060074A STAGE OUTER ILL BOARD ASS'Y 1 J9060074A

8 J9060075A STAGE SIDE ILL BOARD ASS'Y 1 J9060075A

注意

Stage Camera 是敏感部位，在现场除了 Cover Glass 其他

部件不可替换。其他的部件禁止在本公司以外的场所进行拆

卸组装。

Stage Camera 外形与 CP45FV/CP45FVNEO 的 Stage Ca

mera 相似，但 CCD Camera 是 XC-ES50 (SONY)，与后

者不同。请勿混用两者。
