Samsung Component Placer SM421 Service Manual
8-2
8.2. Stage Camera 服务次序
8.2.1. 必要工具
十字形(+)螺丝刀, 一字形(-)螺丝刀
T Wrench (其他提供工具) or Hex Wrench
8.2.2. Stage Camera 再设置次序
1. 操作示教框设备执行初始化(Homing)。
2. 按设备前面的<EMG>按钮，切断电动机电源。
3. 检点照明状态时请执行照明诊断对话框。

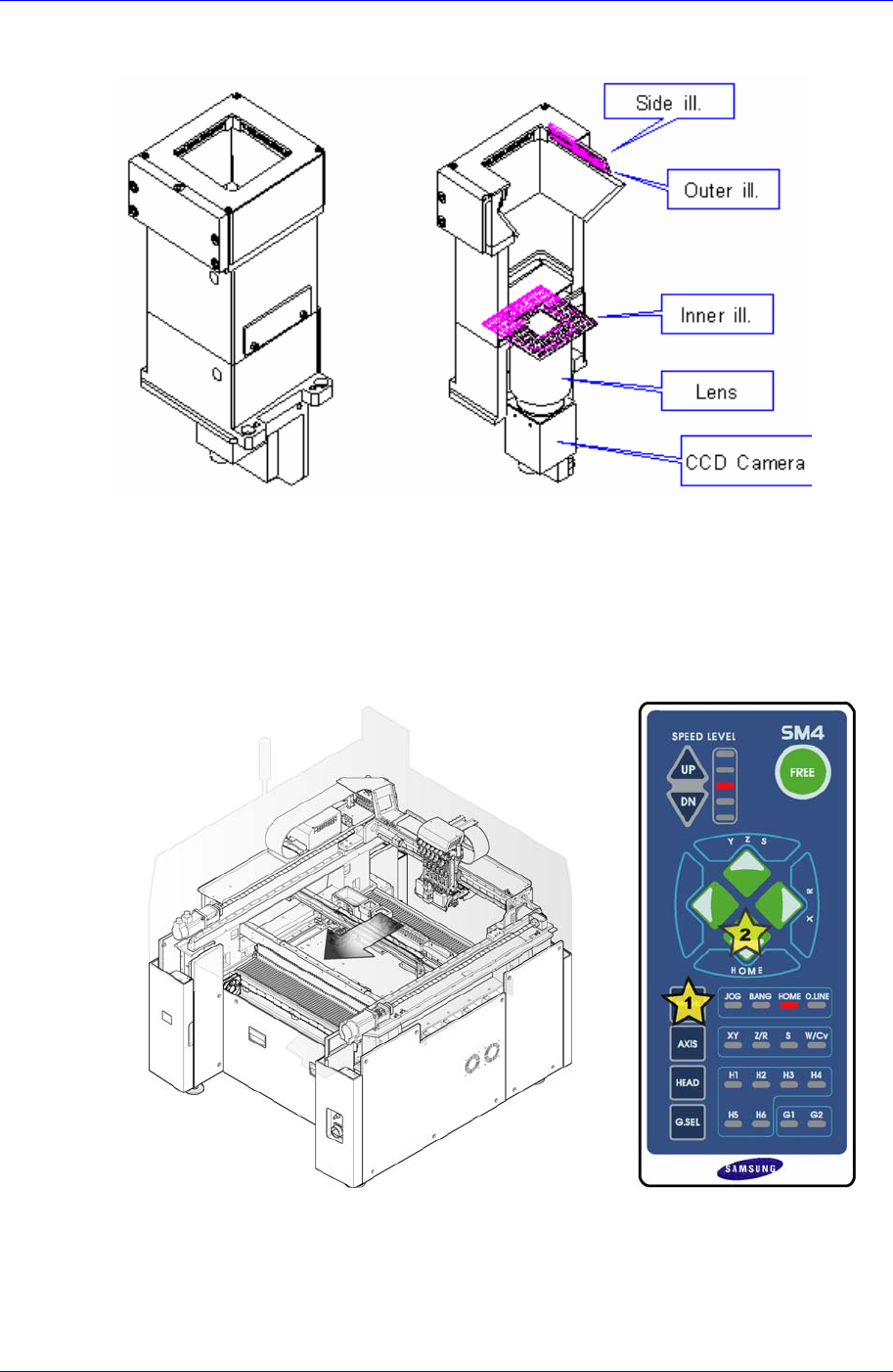

Stage Camera
8-3
4. Stage Camera 内有三种照明 LED Board。请依次变更各照明(Side, Outer, Inner)
值，确认照明状态是否正常。
5. 请确认 Cable Ass’y 连接是否正确。
1
2
3
4
Samsung Component Placer SM421 Service Manual
8-4
6. 请确认 CCD Camera rear panel setting。
表
8-1 CCD Camera Switch Setting
SW 作用 内容 出厂条件 备注
1 OFF
左动
2 OFF
3
快门
OFF, 1/100, 1/250, 1/500
1/1000, 1/2000, 1/5000, 1/10000 秒
OFF
4 OFF ON
5
Mode
SW4:OFF,SW5:OFF - 标准动作
SW4:OFF,SW5:ON - Trigger (Fixed)
SW4:ON, SW5:OFF - Trigger (Pulse Width)
OFF 左动
6 OFF
左动
7
High-
Speed
SW6:OFF,SW7:OFF - High Speed Read "OFF"
SW6:ON ,SW7:OFF - High Speed Read "1/4"
SW6:ON ,SW7:ON - High Speed Read "1/6"
SW6:OFF, SW7:ON - High Speed Read "1/2"
OFF
8 -
NC
OFF
左动
9
同时信号
输入/输出
OFF : HD/VD - 输出
ON : HD/VD - 输入
ON
左动
10
终端电阻
ON : Video 信号 75Ω 除去
OFF : Video 信号 75Ω Yes
OFF
左动
表 8-2Gain 调节
Setup Position Factory-setting STW-setting
Flying Vision Camera Middle(Default)
12 时方向
7. 需要修理时，请分离相应的 Stage Camera 程序，入库本公司工厂进行修理。
8.2.3. Cover Glass 替换次序
1. 操作示教框设备执行初始化(Homing)。
影象电缆连接器
摄像机设置开关
照相机 gain 设置
