Flat Cable 作业指南 9-3 9.3. Y Frame Bracket 的 Flat Cable 构成
Samsung Component Placer SM421 Service Manual
9-2

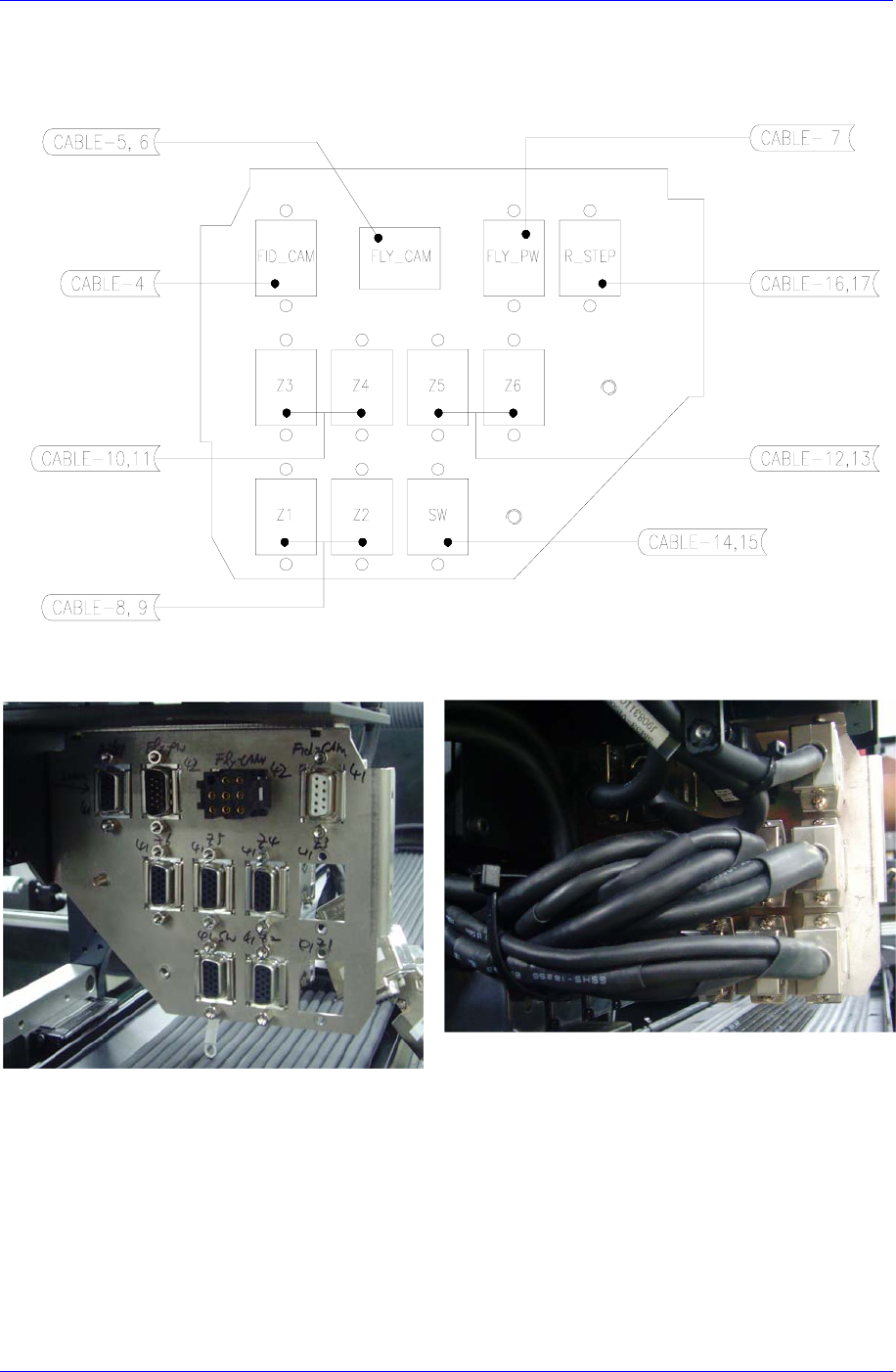

9.2. Head Bracket 的 Flat Cable 构成
Flat Cable
作业指南
9-3

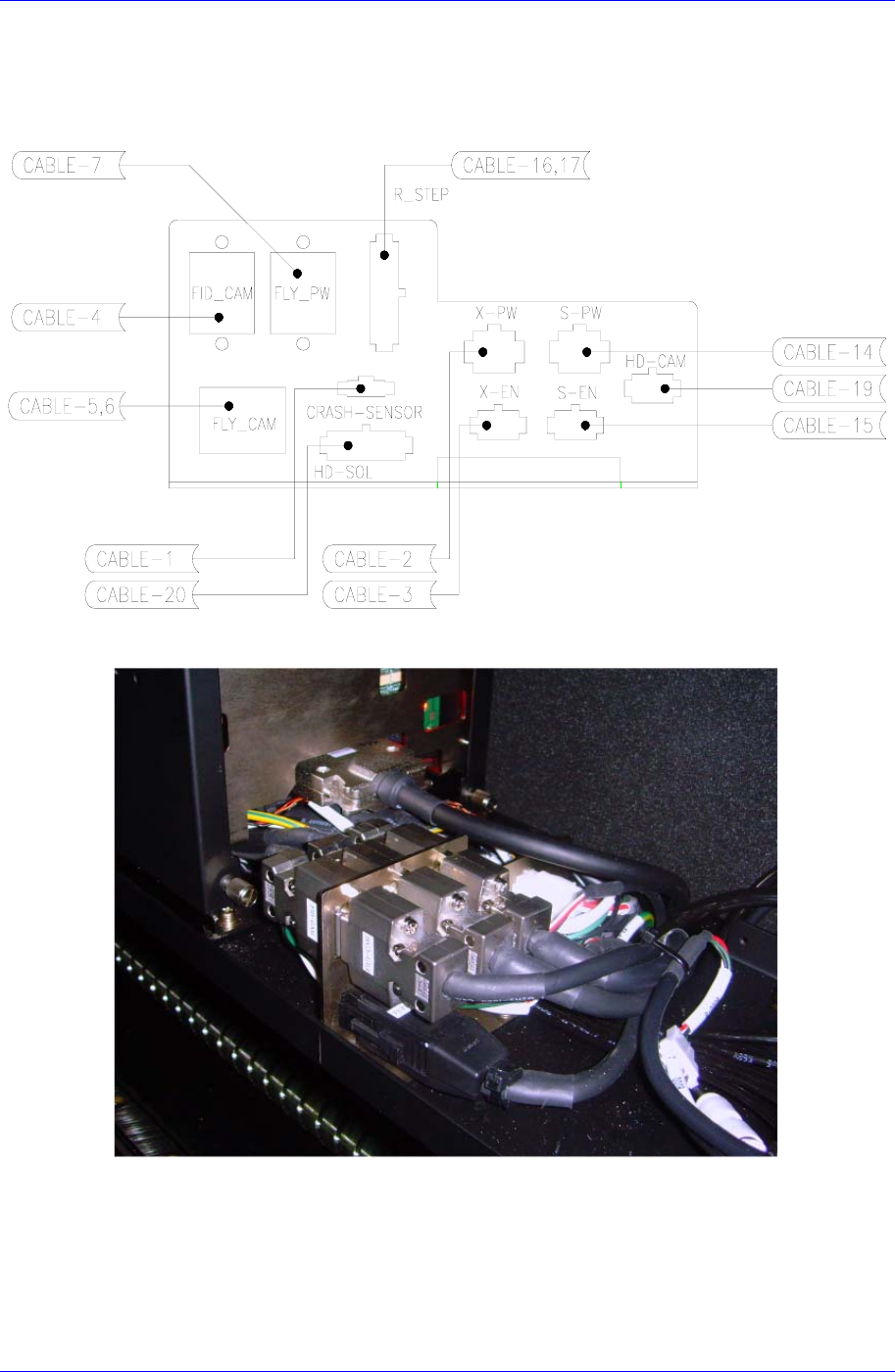

9.3. Y Frame Bracket 的 Flat Cable 构成
Samsung Component Placer SM421 Service Manual
9-4
9.4. Flat Cable Connector 作业方法
在客户的生产现场因 pin 接触问题替换整个 Flat Cable 会给客户和本公司都造成重大损失，因此要说明保留适当的 TOOL 和材料
简单措施的方法。

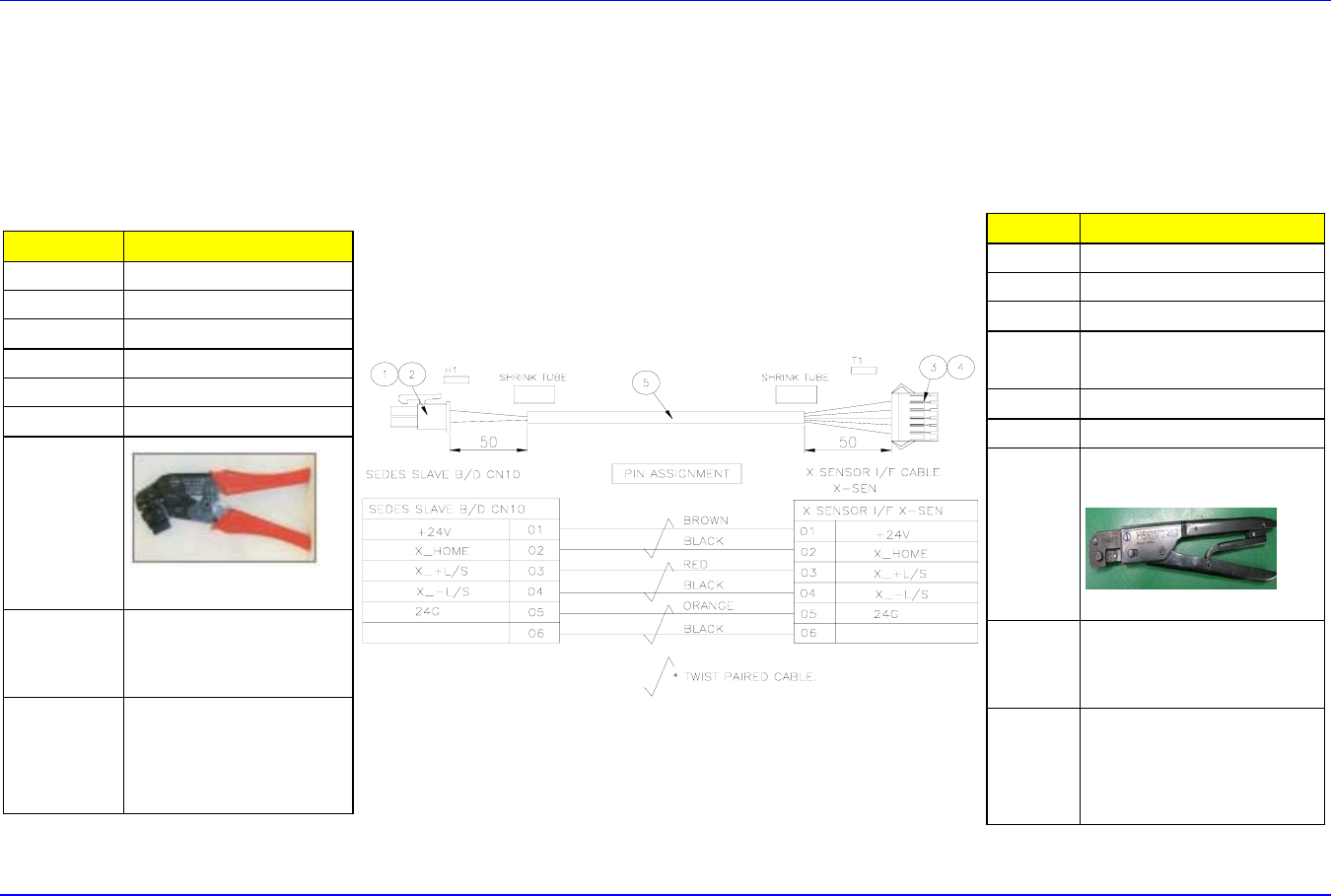

9.4.1. X Axis Motor Encoder Cable (No. 1)
Item Detail Dscription
Position Connection I/F CABLE
Maker HIROSE
Pin DF1B-2428SCF
Connect
or
DF1B-6ES-2.5RC
DF1B-3ES-2.5RC
Supplier HIROSE Korea
Price
Working
Tool
-DF1B-TA2428SHC
Tool
Purchase
Supplier. HIROSE Korea
Price:
Others
The tool exclusively
used for the cable
connection must be used.
Item Detail Dscription
Position YFRAMEBRACKET
Maker MOLEX
Pin 43030-0004
Connector 43025-0600
Supplier MOLEX Korea
Price
Working
Tool
63811-2800
Tool
Purchase
Supplier. MOLEX Korea
Price:
Others
The tool exclusively
used for the cable
connection must be
used.
