Samsung Component Placer SM421 Service Manual 10-6 10.2. Speed Controller 10.2.1. S peed Controller 替换次序 1. 操作示教框设备执行初始化 (Ho ming) 。 2. 正常关闭 PC 后关闭设备前面的 Main Switch 。 3. 请分离连接在 Speed Controller 的 Air Tube 。 4. 请更换不良 Spee…
Air Ass’y
10-5

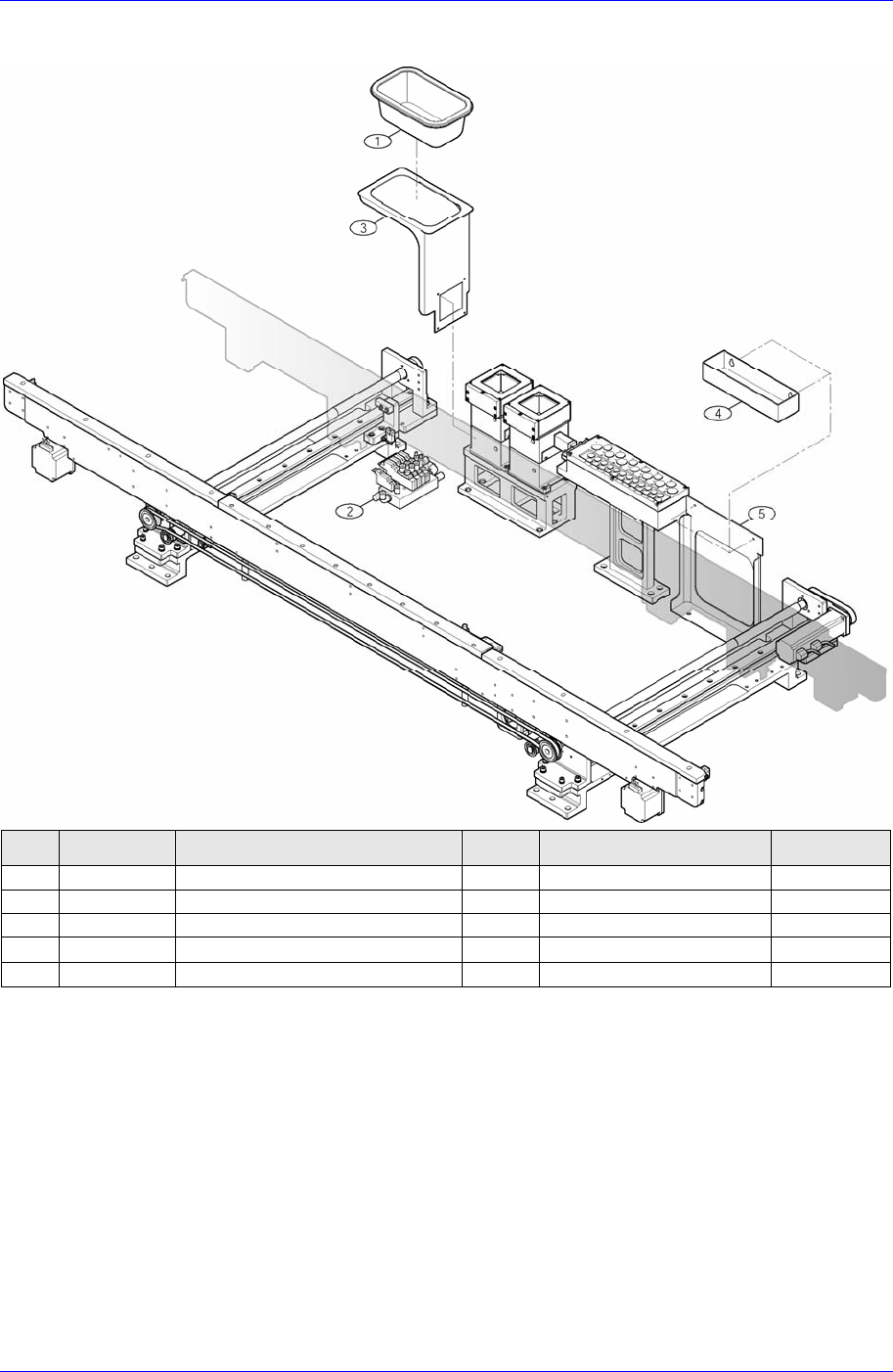

10.1.5. Accessory & Solenoid Valve Block
NO. PART NO. PART NAME Q’TY
TYPE REMARK
1 J6409011A DUMP BOX 1 1/9 PAN
2 J6702050A SOL VALVE MODULE 1 SY3120-04-CJJZ2399
3 J70530693C DUMP BOX BKT 2 1 J70530693C
4 J70531002A DUMP-BOX 1 J70531002A
5 J70531008A DUMP_BOX-BKT 1 J70531008A
Samsung Component Placer SM421 Service Manual
10-6
10.2. Speed Controller
10.2.1. Speed Controller 替换次序
1. 操作示教框设备执行初始化(Homing)。
2. 正常关闭 PC 后关闭设备前面的 Main Switch。
3. 请分离连接在 Speed Controller 的 Air Tube。
4. 请更换不良 Speed Controller。
5. 按拆卸的倒序进行组装。
Main Switch 关闭方
向(逆时针方向)
Air Ass’y
10-7
6. 组装速度调节器时请务必确认下图中标示的箭头方向后进行组装。（小箭头为
气缸方向，大箭头为螺线管方向进行组装。）
注 意
BUT 的初始降落速度用调节阀来进行调节，BUT 降落时
初始速度调节到缓解 PCB 冲击的程度为最佳。与措施前
相比降落速度过渡减慢时对全部降落区间减慢 BUT 速
度，有可能降低设备运行效率。
