10.3. Vacuum Generator
10.3.1. Vacuum Generator 代表替换事例
堵塞头部喷嘴末端时 500mmHg 以下时
配管中流入油及水分无法生成 Vacuum 时
Vacuum Generator 因自有的缺陷无法启动时
10.3.2. 必要工具
Air-Blower
十字形(+)螺丝刀, 一字形(-)螺丝刀
T Wrench (其他提供工具) or Hex Wrench
10.3.3. Vacuum Generator 清扫次序
1. 参照 “4.10 Vacuum/Blow“检点 Vacuum。
2. 正常关闭 PC 后关闭设备前面的 Main Switch，然后关闭 Air 阀。
3. Vacuum Generator 时从设备中分离 Vacuum Generator。
4. 分离 Filter 部进行空气吹洗。
5. Vacuum Generator 的 Main Body 在清洁的场所保持清洁状态进行分离后清除污
渍。
6. Orifice 部分向空气流动反方向进行空气吹洗。
7. 如果严重污染清替换成新品。
8. 组装 Vacuum Generator 的 Main Body 时请勿遗漏 Seal。请按照拆卸的倒序进
行组装。

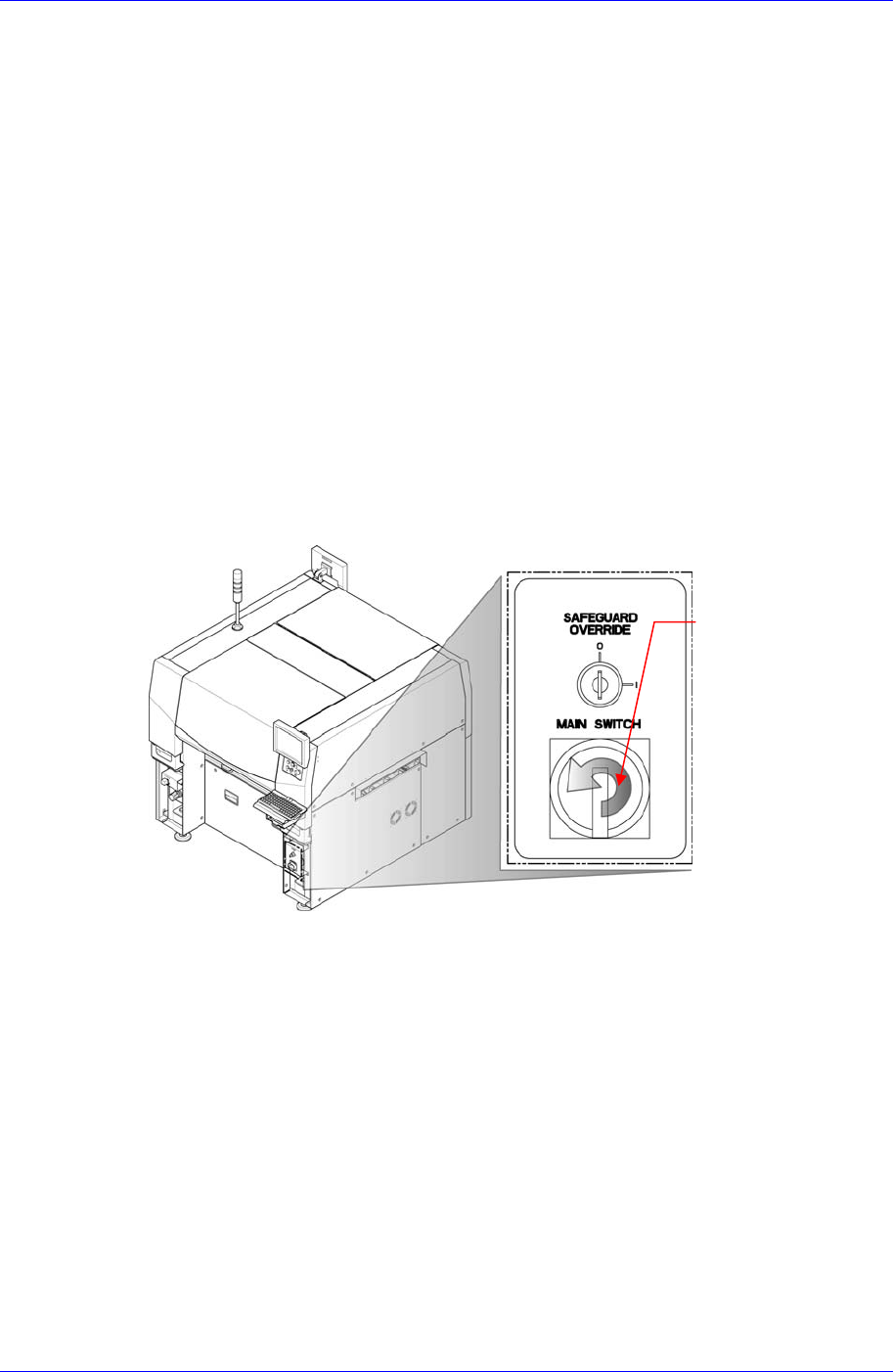

Main Switch 关闭方
向(逆时针方向)
