Samsung Component Placer SM421 Service Manual 11-16 3. 使用 (+) 螺丝刀拧开 4 个设备前面的 Cover 固定 螺丝，分离 Cover 。 4. 除去不良 Power Supply 替换成新 品。 Power Supply 的位置 Fxing Screws (4 Sets)
Electric Device
11-15
11.4.1. Power Supply
无法输入各种 24V 电源时
VME RACK 及传感器类驱动不良(PC 除外)
I/F bord 类启动不良
11.4.1.1. 必要工具
十字十字形(+)螺丝刀, 一字一字形(-)螺丝刀
T Wrench or Hex Wrench
11.4.1.2. Power supply 替换次序
1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
2. 请务必关闭设备后面的 MCB 完全切断电源。
OFF
主电源切断器
(Main Circuit Breaker)
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
11-16
3. 使用(+)螺丝刀拧开 4 个设备前面的 Cover 固定螺丝，分离 Cover。
4. 除去不良 Power Supply 替换成新品。
Power Supply 的位置
Fxing Screws
(4 Sets)
Electric Device
11-17

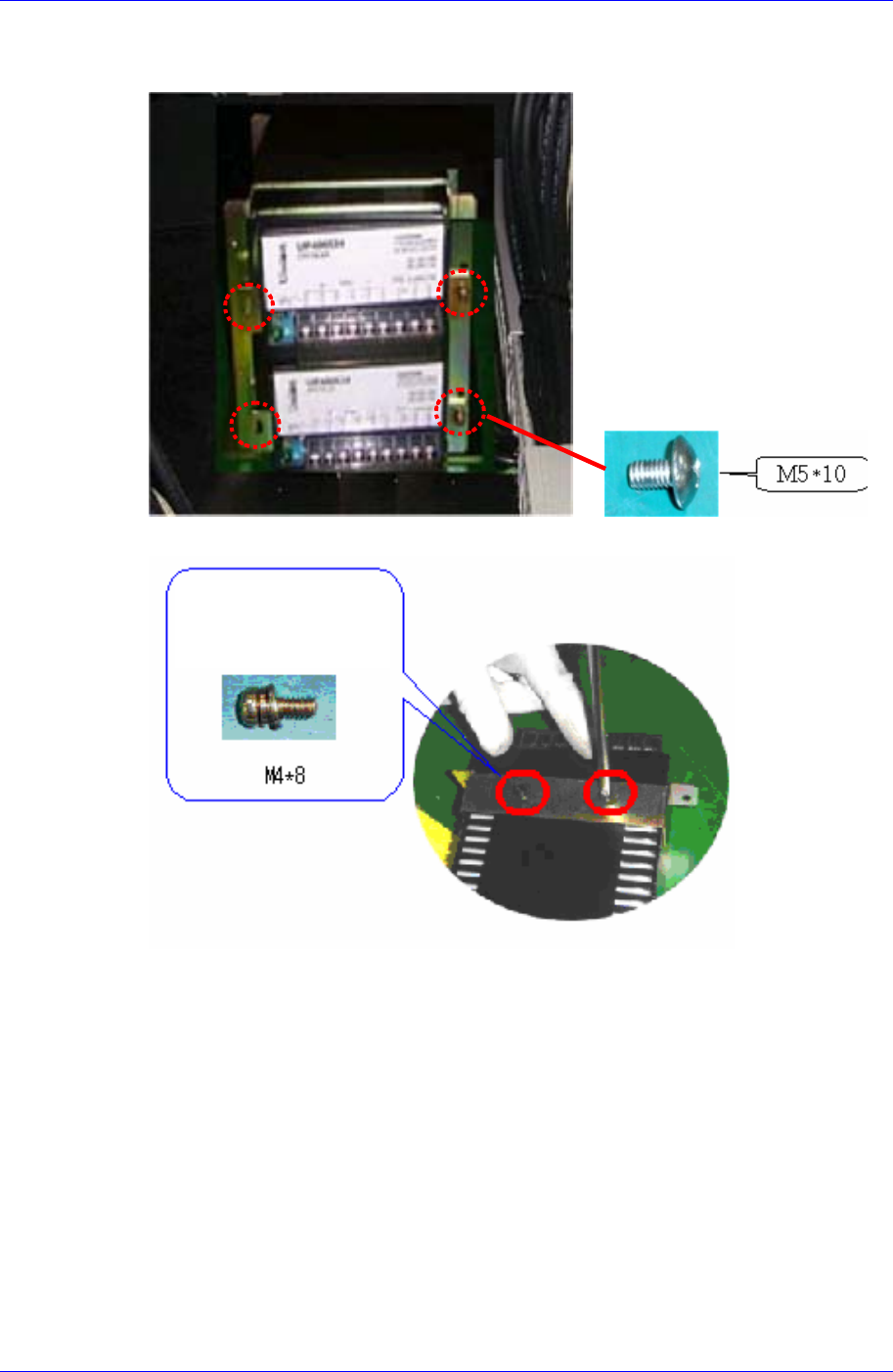

5. 利用十字形(+)螺丝刀拧开固定 Power Supply 的固定螺丝后除去不良 Power
Supply，更换成新的 Power Supply。
6. 组装时为拆卸的倒序。
Power Supply 的底面
固定螺丝
