11.4.2. Noise Filter
设备发生严重漏电时
在超负载的机器自身因转换等原因频繁发生 Noise 时，即电压或电流波形不明
显、失真时
11.4.2.1. 必要工具
十字 十字形(+)螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench
11.4.2.2. Noise filter 替换次序

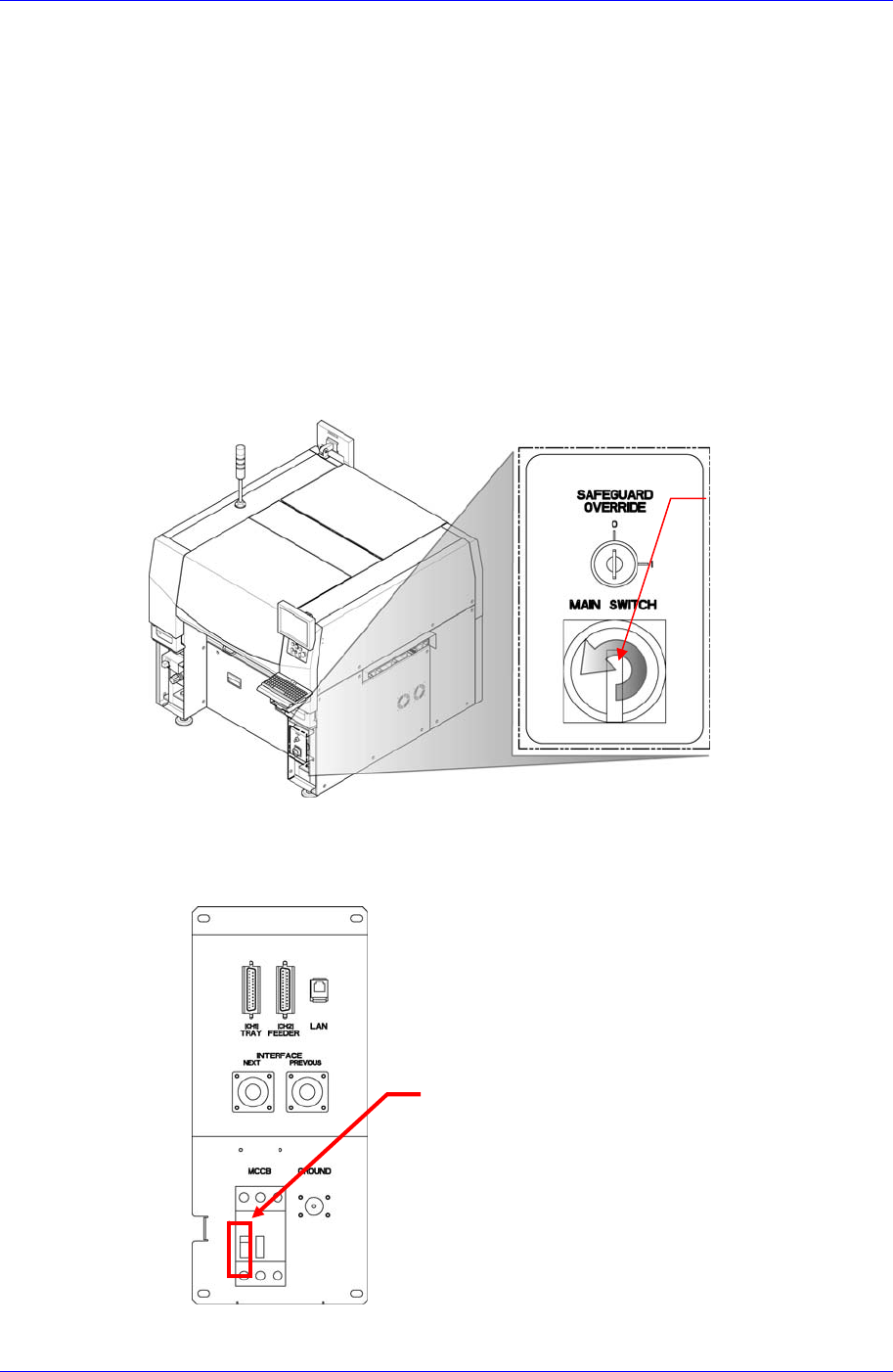

1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
2. 请务必关闭设备后面的 MCB 完全切断电源。
OFF
主电源切断器
(Main Circuit Breaker)
Main Switch 的 OFF
方向 (逆时针方向)
Electric Device
11-19

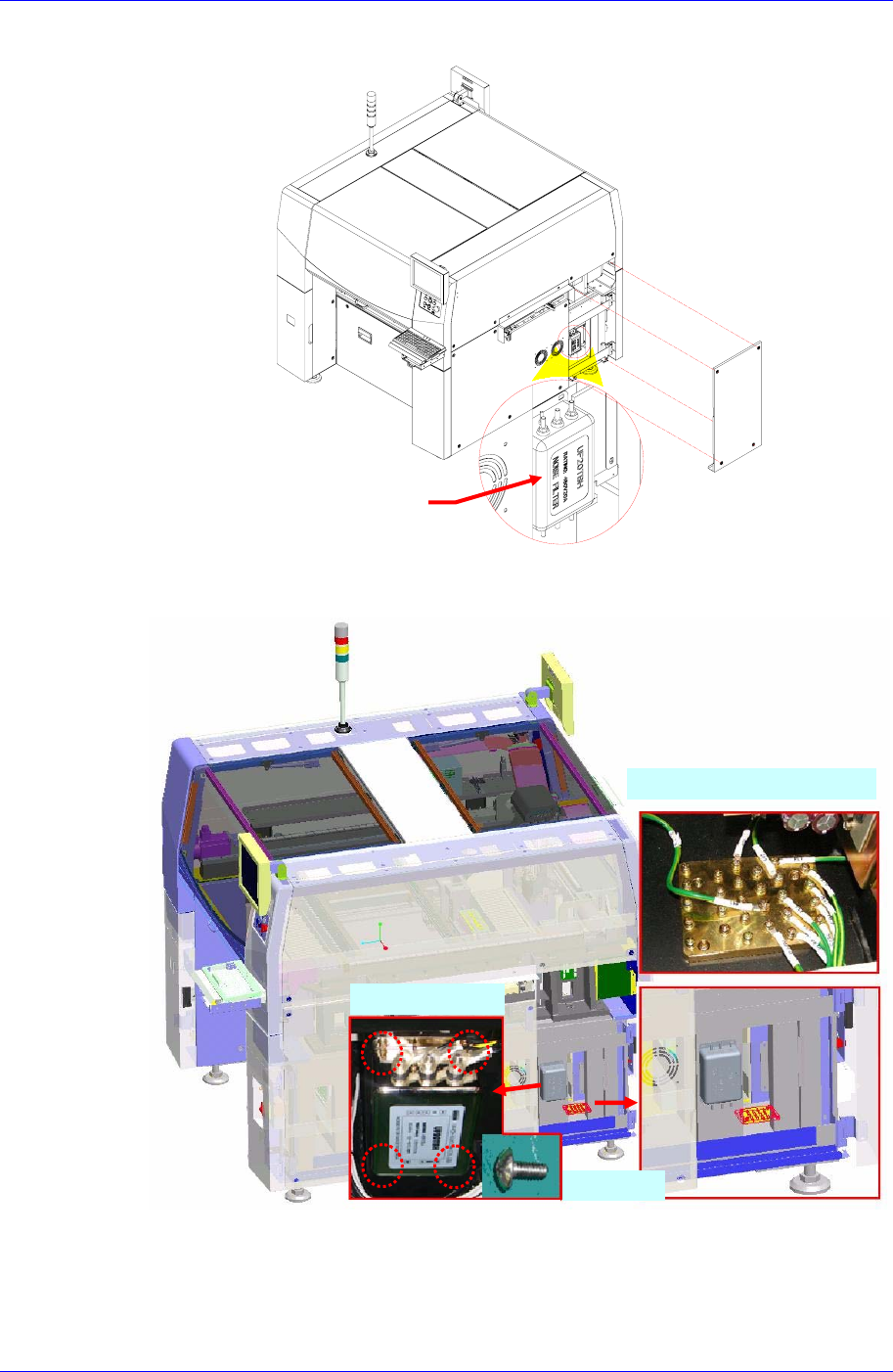

3. 用(+)螺丝刀拧开下图中设备右侧面盖的 4 个螺丝后拆卸盖。
4. 利用十字形(+)螺丝刀拧开固定 Noise Filter 的固定螺丝(4 个)分离 Noise Filter 后
分离连接在 Noise Filter 的电缆。
5. 分离不良 Noise Filter，替换成新品。
6. 组装时为拆卸的倒序。
Noise Filter
Noise Filter Ground Cable
Noise Filter
M5-10mm
Samsung Component Placer SM421 Service Manual
11-20

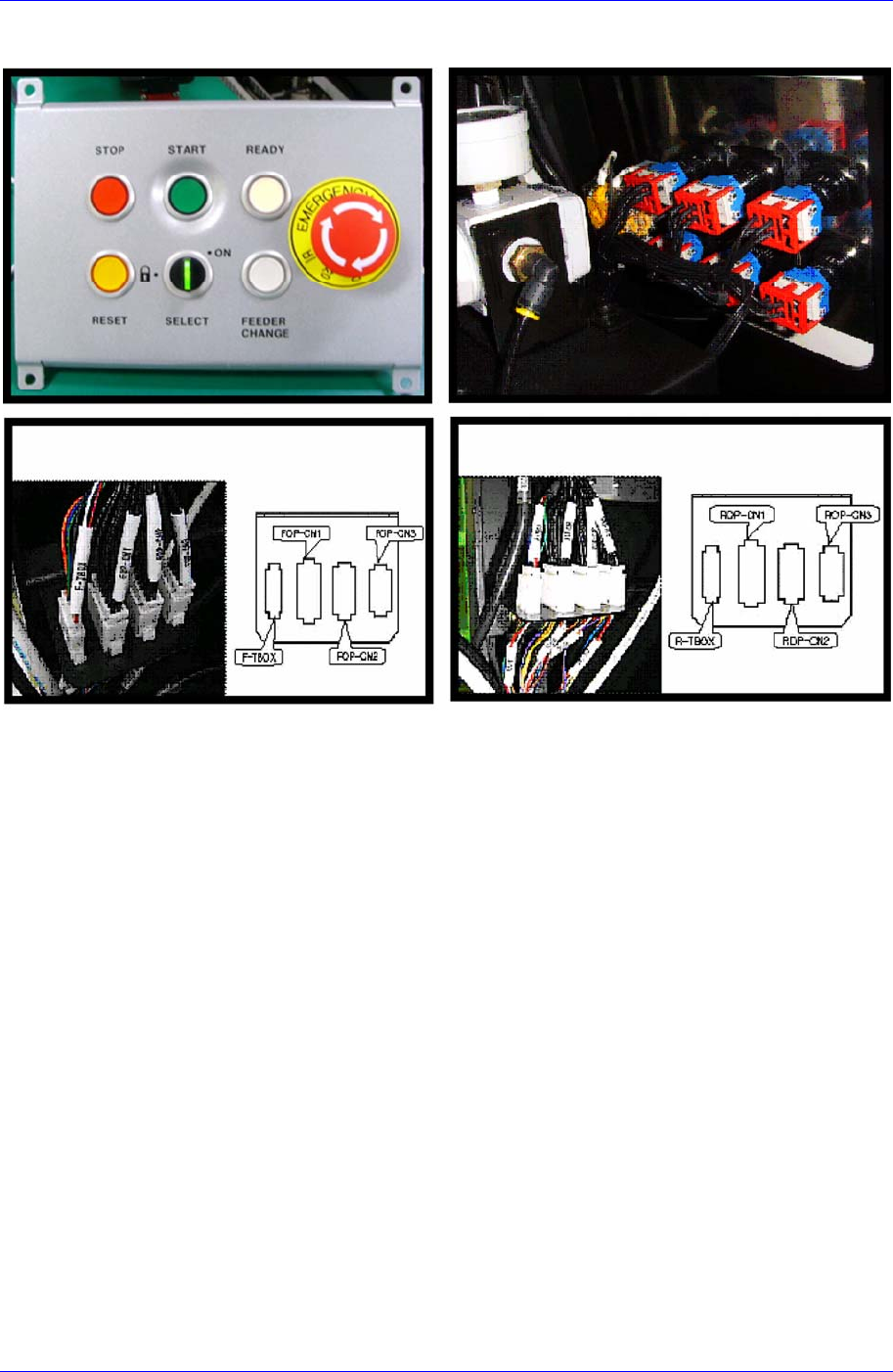

11.4.3. 前面及后面 OP Panel 配线
前面 OP 板 CONNECTOR 组装
后面 OP 板 CONNECTOR 组装
