Electric Device 1 1-21 11.4.4. T ransformer 输入电源切换部变更 1. 请正常关闭 PC 后，关闭 设备前面的 Main Switch 。 2. 请务必关闭设备后面的 MCB 完全切断电源。 OFF 主电源切断器 (Main Circuit Br eaker) Main Switch 的 OFF 方向 ( 逆时针方向 )
Samsung Component Placer SM421 Service Manual
11-20
11.4.3. 前面及后面 OP Panel 配线
前面 OP 板 CONNECTOR 组装
后面 OP 板 CONNECTOR 组装
Electric Device
11-21
11.4.4. Transformer 输入电源切换部变更
1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
2. 请务必关闭设备后面的 MCB 完全切断电源。
OFF
主电源切断器
(Main Circuit Breaker)
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
11-22
3. 用(+)螺丝刀拧开下图中设备右侧面盖的 6 个螺丝后拆卸盖。

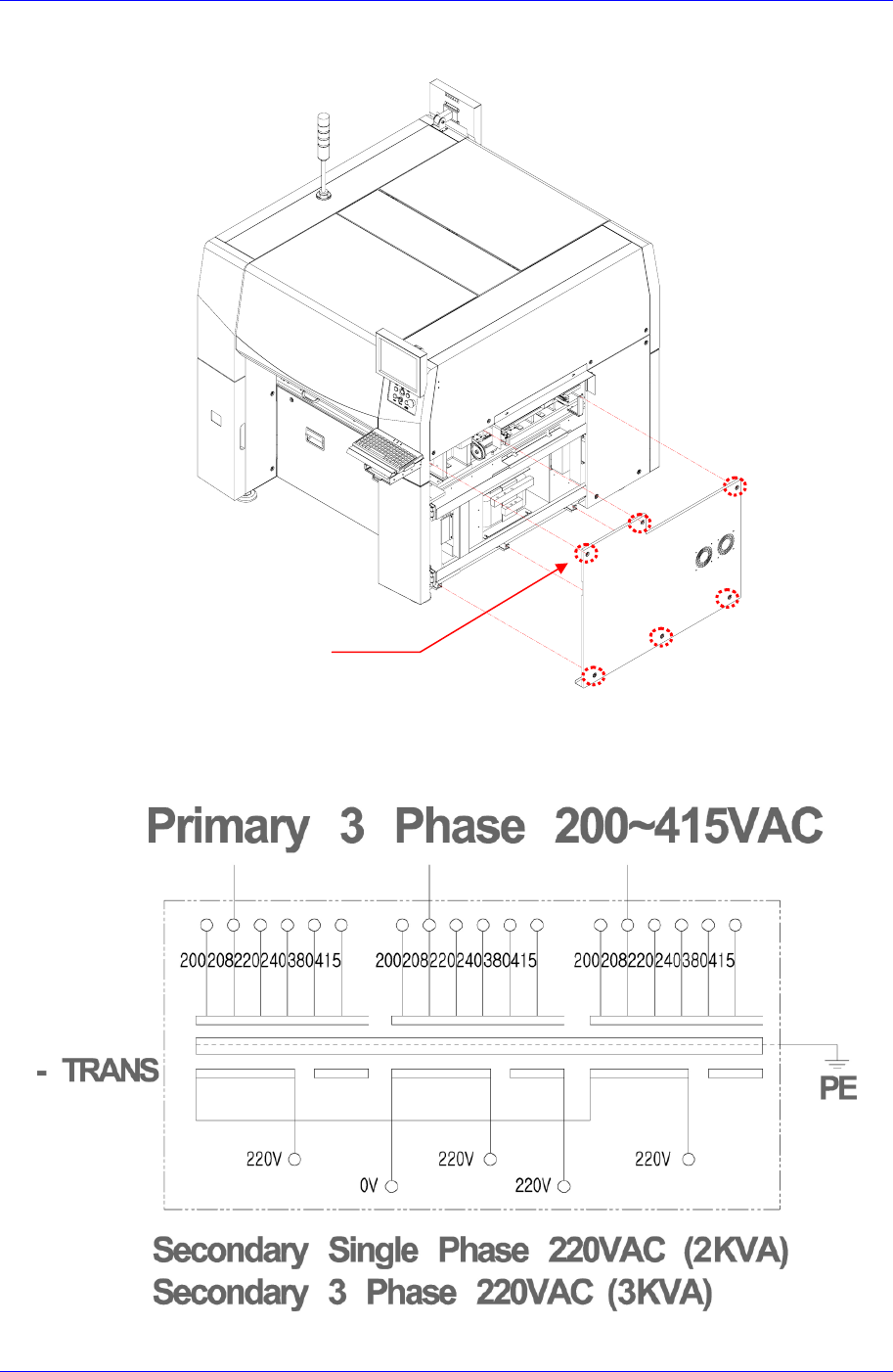

4. 参照下图变更输入电源。
Cover 的螺丝位置
