12-2
12.2.2. Nexteye Image Graber (SAMC-ME) 设置
12.2.2.1. 硬件安装

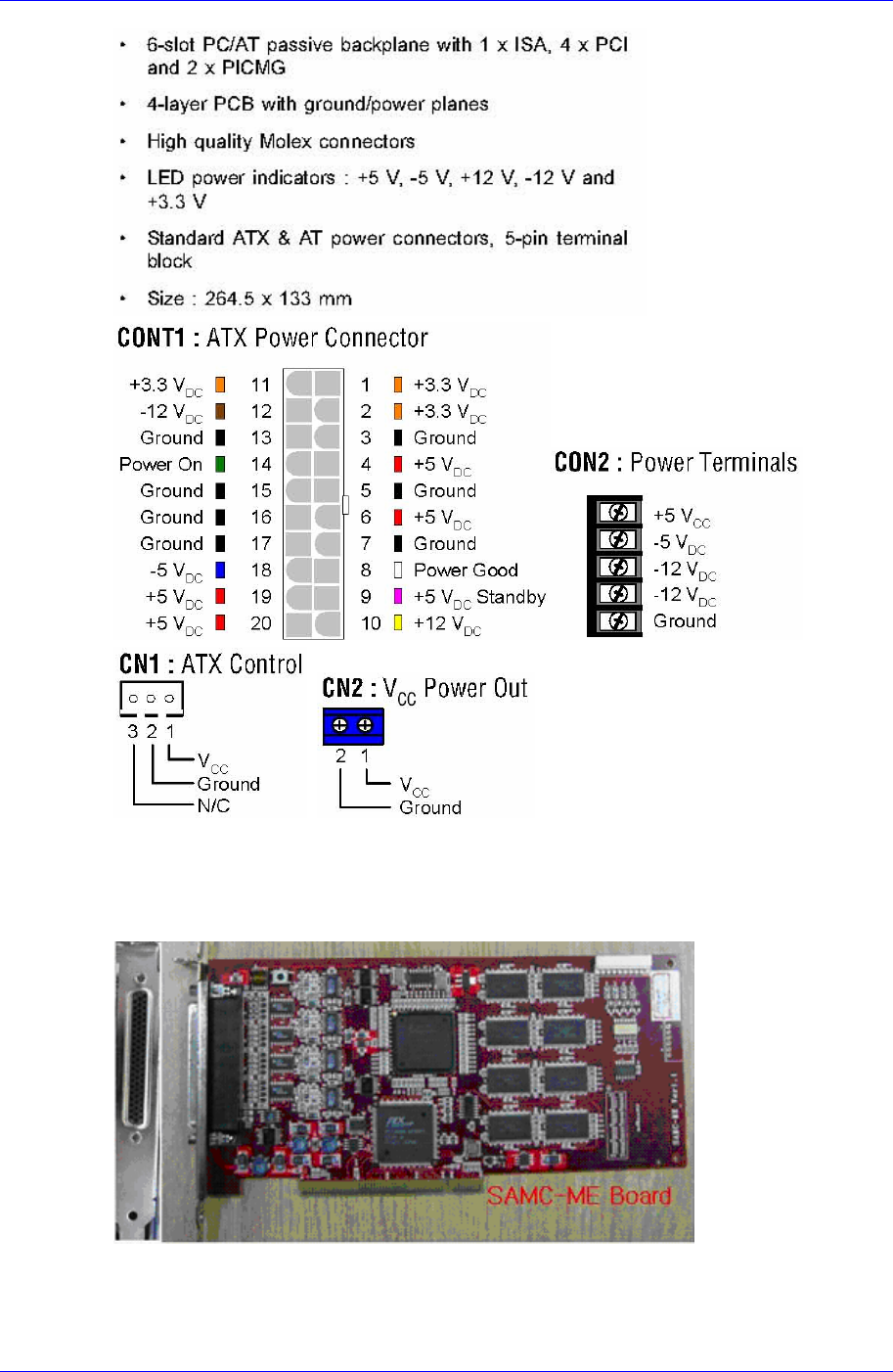

○1 3列 44pin Male D-Sub 连接器
○2 摄像机控制逻辑 EEPROM
PC
12-3
○3 bord 初始化 EEPROM
SAMC-ME 贴装到 PBPI-6SA Backplane 的指定插槽。
从保护用信封拿出 bord。
此时, 为防止受到静电影响，用手抓住边缘，镀金的连接器部位注意碰
手。
PC 的空 PCI slot 上贴装 bord。
拧紧螺丝，把 bord 固定到电脑。
连接预备的摄像机电缆和 bord。
12.2.2.2. 硬件安装

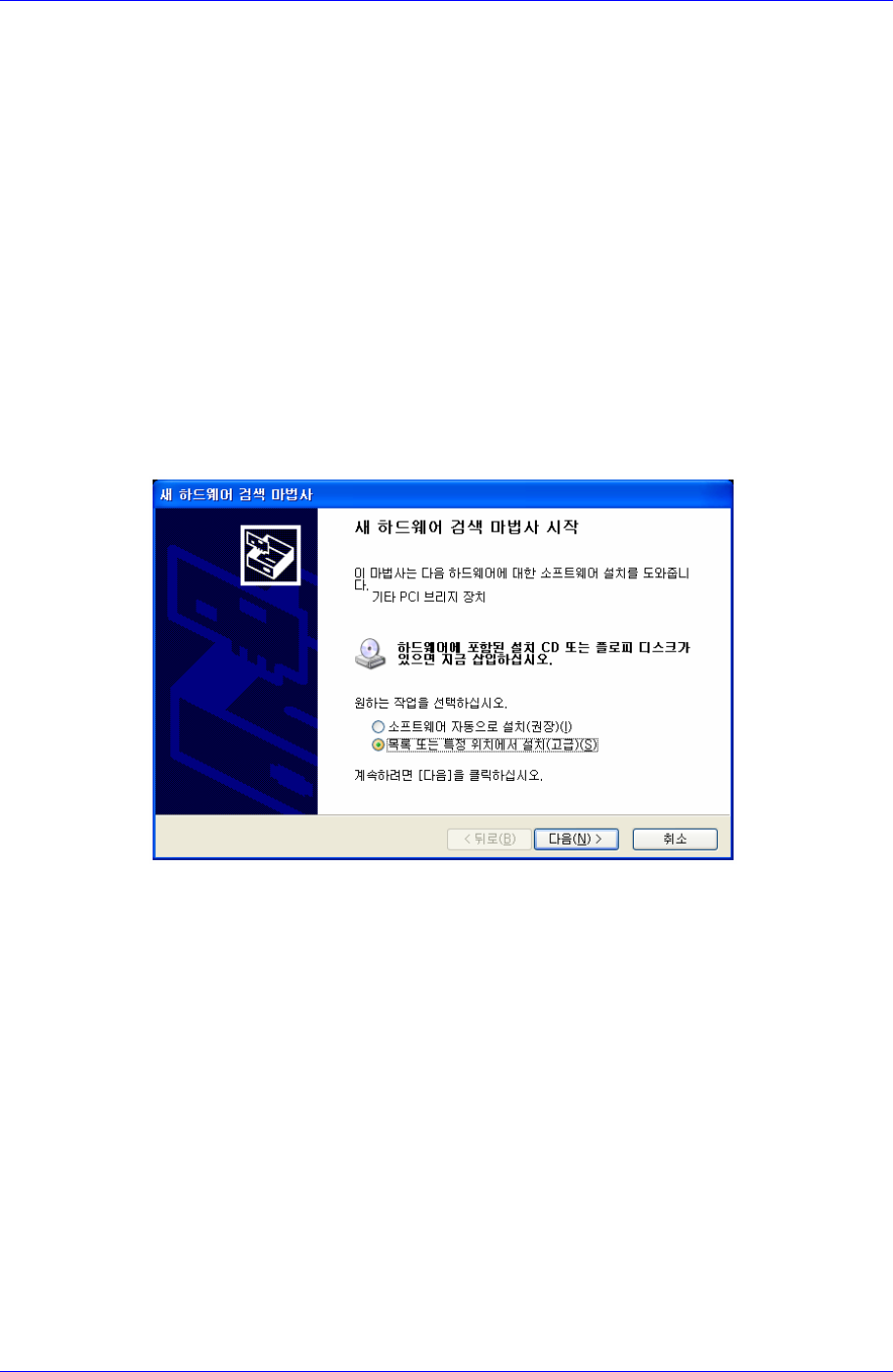

SAMC62 支持 Plug & Play。因此把 SAMC62 贴装到 PC 后启动 PC 则 Windows
自动识别 SAMC62 显示如下窗口开始安装。
选择<目录或特定位置中安装(高级)>选项按钮后点击 <下一步>按钮，进行下一
步。

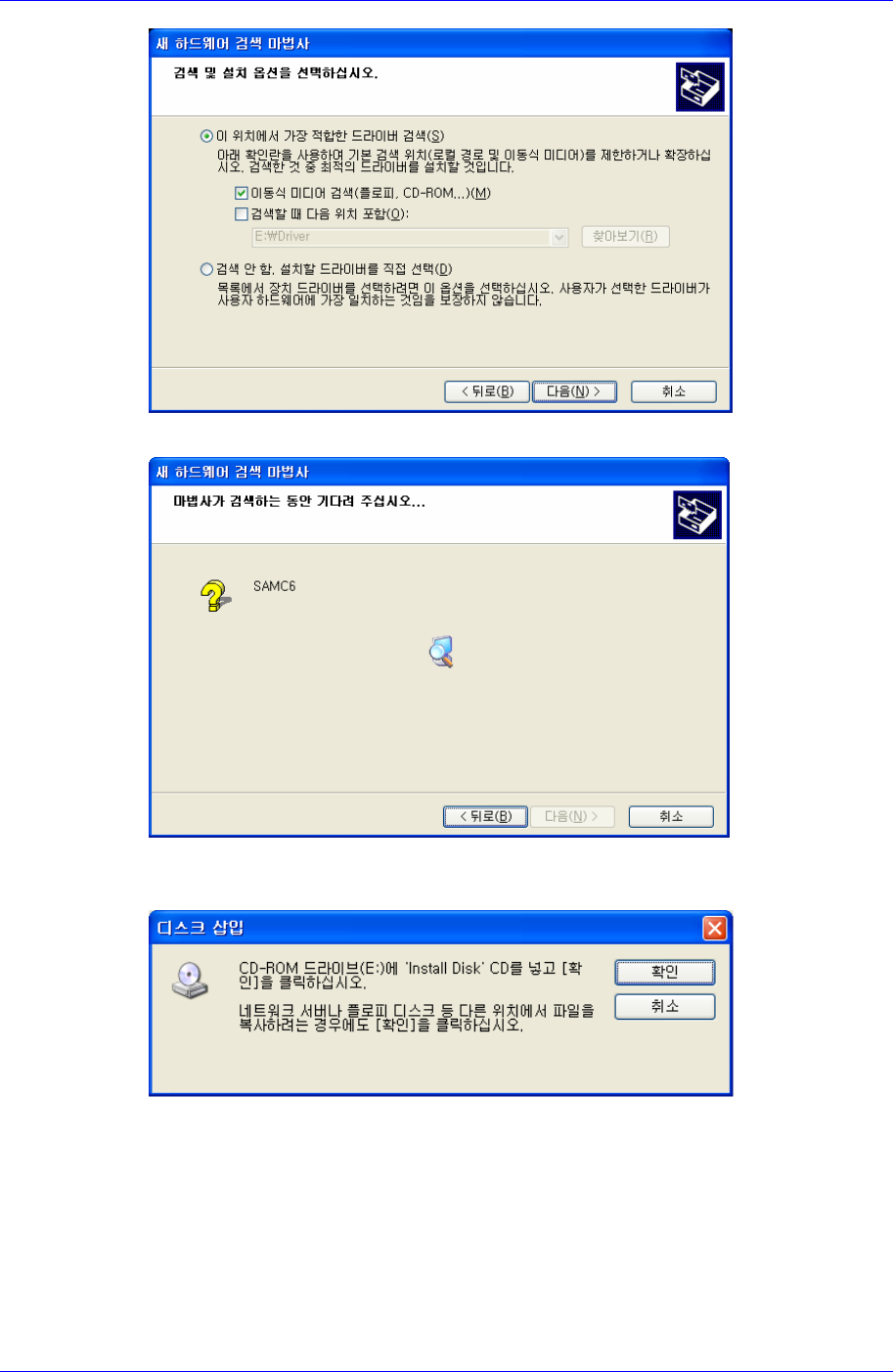

显示如下窗口，则插入同寄的安装 CD，选择 <移动媒体搜索(软盘, CD-RO
M,…)>校验框后再点击 <下一步>按钮，进行下一步。
미제출 의료기관의 자료는 국민건강보험공단의 급여자료로 제공되고
Samsung Component Placer SM421 Service Manual
12-4
显示 SAMC62 安装对话框。
显示光盘插入窗，则点击 <确认>按钮，然后点击 <搜索>按钮，指定 CD-RO
M 中的 Driver 文件夹。
