13.3. Head Module Board Ass’y
13.3.1. Head Module Board Ass’y 替换代表事例
MPU-STOP ERROR 发生(CAN HEAD I/O BOARD)
头部各种传感器/摄像机起动不良(CAN HEAD I/O BOARD)
头部各种照明不良(CAN HEAD ILL BOARD)
CAN Head Illumination Board
CAN Head I/O Board
Vacuum Sensor Board
Camera I/O Board
13.3.2. 必要工具
扳手
十字 十字形(+)螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench
CAN Head I/O Board
CAN Head
Illumination Board
Vacuum Sensor Boar
d
Camera I/O Board
Samsung Component Placer SM421 Service Manual
13-10
13.3.3. Head Module Board 替换次序
CAN Head Illumination Board/ CAN Head I/O Board

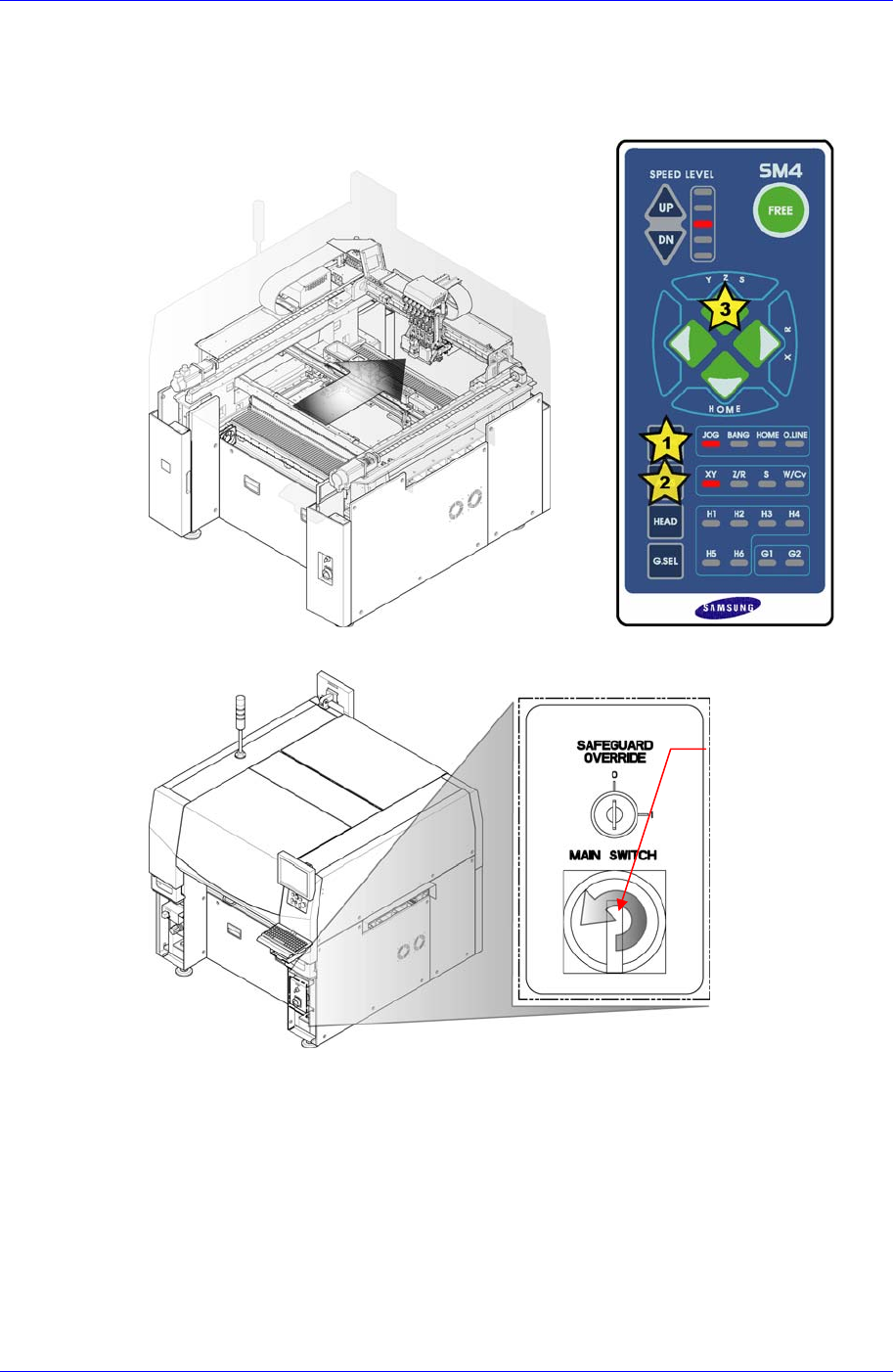

1. 操作示教框把 X Frame 移动到后面。
2. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
Main Switch 的 OFF
方向 (逆时针方向)
Board Ass’y
13-11

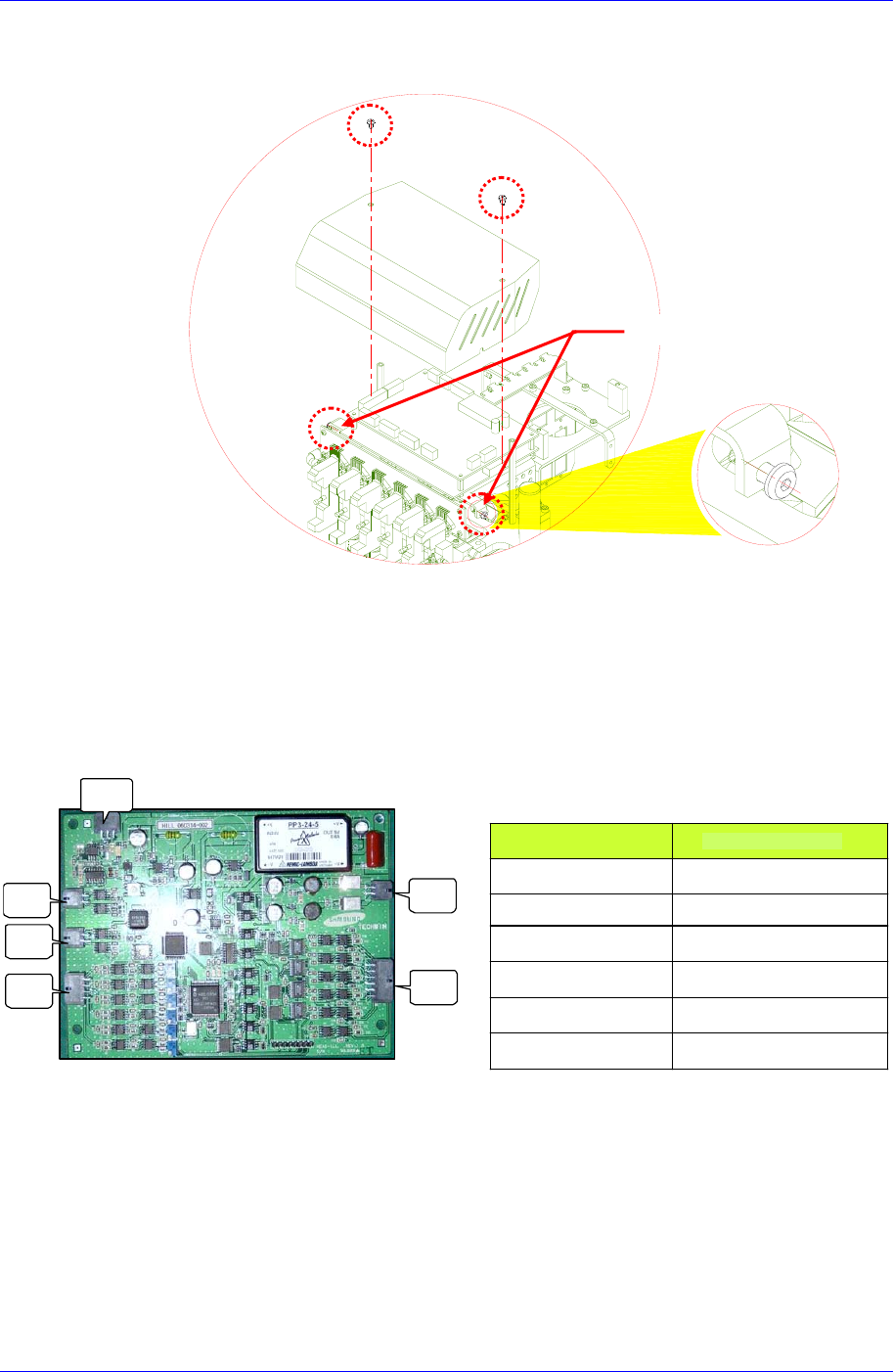

3. 为了分离 Head Side 照明 Board 连接器，用(+)螺丝刀如下图拧开固定 Head Co
ver 的固定螺丝(M2.5-4 个)后分离 Head Cover。
4. 请分离连接在所要替换 Board 的电缆。
5. 用扳手拧开所要替换 Board 的支持部，替换 Board。
6. 组装时为拆卸的倒序。
7. 打开设备前面的 Main Switch 后，若已替换‘Head Illumination Board’，请务必
参照"3.2.7.4 Light Mapping" 执行 Fly Camera 有关照明的 Light Mapping
CN1
CN3
CN2
CN4
CN5
CN6
HEAD ILL BOARD 상대편 조립위치
CN1 HEAD IO BD CN4
CN3 FLY OUTER LED BD
CN4 FID OUTTER BD
CN5 FID INNER BD
CN6
HEAD SIDE ILL
拧松
对面组装位置
