Samsung Component Placer SM421 Service Manual
13-12

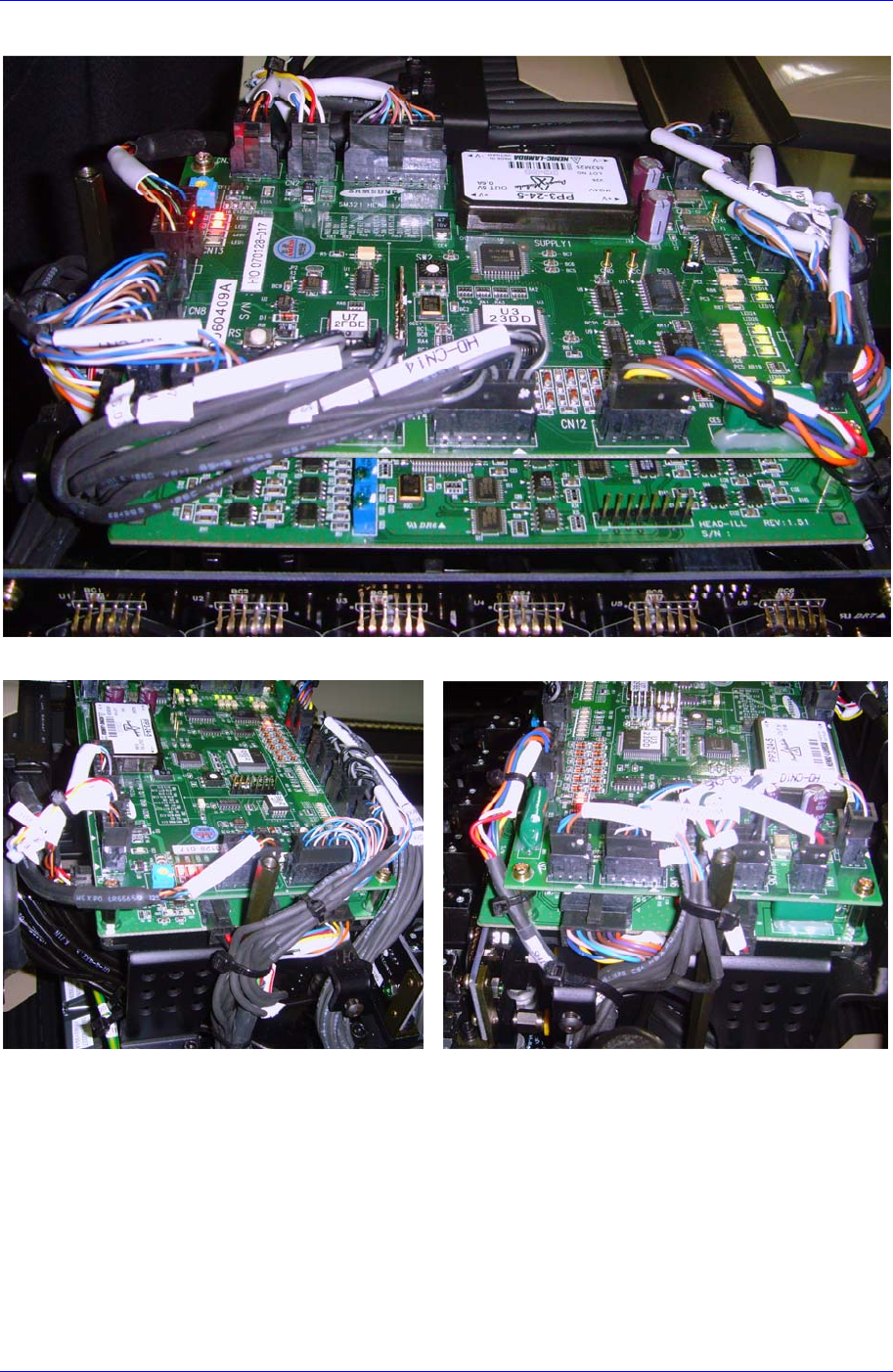

HEAD I/O BD SUPPORT 组装及 VAC SENSOR CABLE 配线
BORAD ILL BOARD 前面基准右侧配线 BORAD ILL BOARD 前面基准左侧配线
Board Ass’y
13-13
CN4
CN5
CN6
CN7
CN10CN11
CN2CN3
CN13
CN8
CN9 CN15 CN14 CN12
HEAD IO BOARD 조립 위치도
HEAD I/O BOARD 상대편 조립위치
CN2 HEAD ILL BD CN2
CN3 FLAT CABLE(HD CAN)
CN4 HEAD ILL CN1
CN5 SIDE ILL UP/DN SOL
CN6 R AUX SENSOR
CN7 SIDE ILL U/D SENSOR
CN8 Z1~Z6 HOME SENSOR
CN9 R HOME SENSOR
CN10 SWING HOME SENSOR
CN11 FLAT CABLE(HD_PW, HD_SNS)
CN12 HEAD VAC SNS BD CN1
CN13 FLAT CABLE(HD SOL)
CN14 H1~H6 BLOW SOL
CN15 H1~H6 VAC SOL
Vacuum Sensor Board
1. 操作示教框设备执行初始化(Homing)。
2. 正常关闭 PC 后关闭设备前面的 Main Switch，然后关掉 Air 阀。
HEAD IO BOARD 组装位置图
对面组装位置
Samsung Component Placer SM421 Service Manual
13-14
3. 请分离连接在 Board 的 Air Tube。
4. 利用 Driver 拧开 Board 的固定螺丝进行分离。
5. 替换 Board 后连接 Air Tube，按照拆卸的倒序进行组装。
6. 打开设备前面的 Main Switch 后参照 “4.10 Vacuum/Blow“设置头部 Vacuum。
Vac. & Blow Cable 和 Sol 的 Cable Tie 作业时，防止与空压调整部分发生干
扰。
Main Switch 关闭方
向(逆时针方向)
