Samsung Component Placer SM421 Service Manual 13-14 3. 请分离连接在 Board 的 Air T ube 。 4. 利用 Driver 拧开 Board 的固定螺 丝进行分离。 5. 替换 Board 后连接 Air T ube ，按照拆卸的倒序进行组装。 6. 打开设备前面的 Main Switch 后参照 “ 4.10 V acuum/Blow “ 设置头部 V acuu m 。…
Board Ass’y
13-13
CN4
CN5
CN6
CN7
CN10CN11
CN2CN3
CN13
CN8
CN9 CN15 CN14 CN12

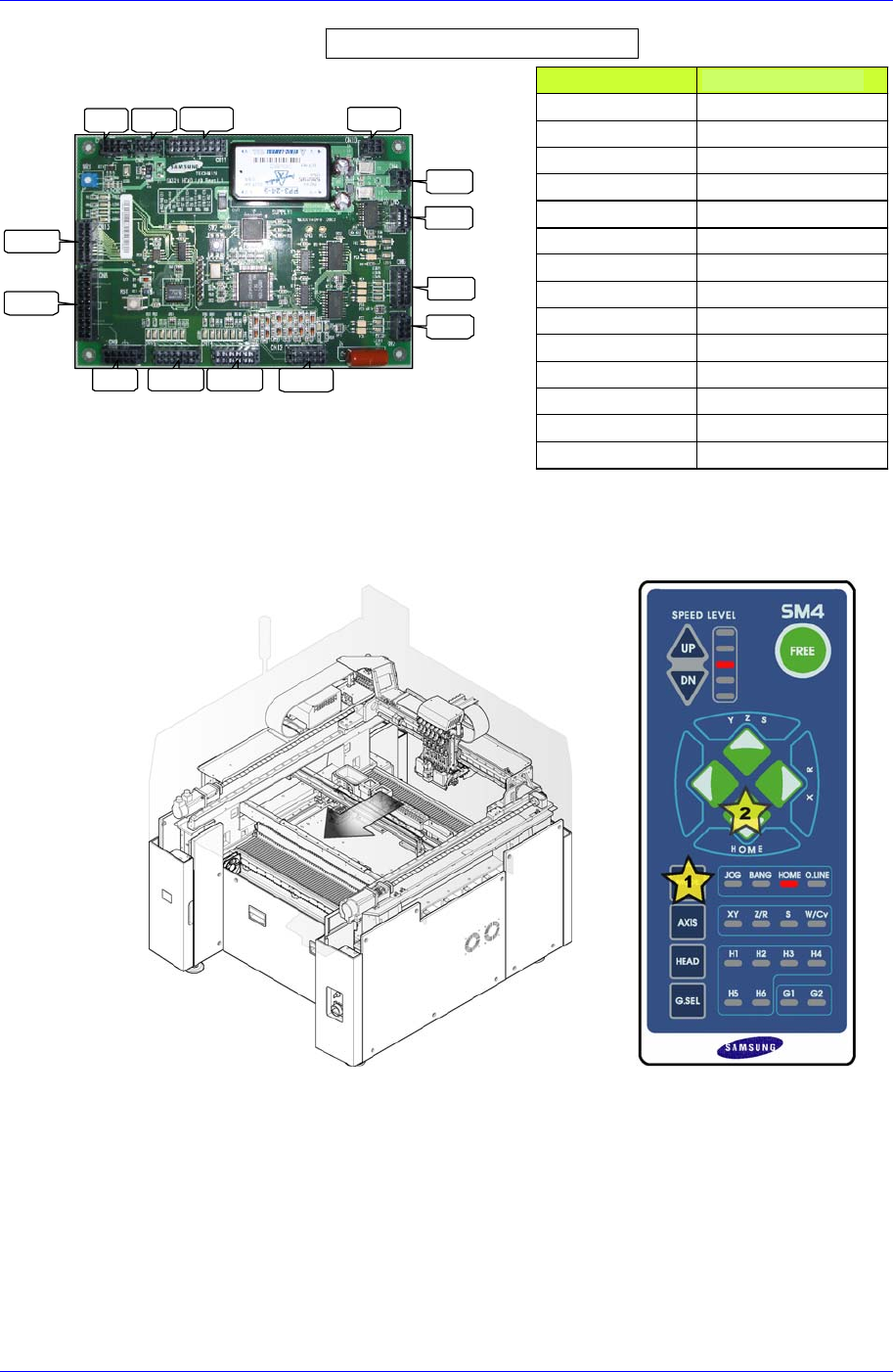

HEAD IO BOARD 조립 위치도
HEAD I/O BOARD 상대편 조립위치
CN2 HEAD ILL BD CN2
CN3 FLAT CABLE(HD CAN)
CN4 HEAD ILL CN1
CN5 SIDE ILL UP/DN SOL
CN6 R AUX SENSOR
CN7 SIDE ILL U/D SENSOR
CN8 Z1~Z6 HOME SENSOR
CN9 R HOME SENSOR
CN10 SWING HOME SENSOR
CN11 FLAT CABLE(HD_PW, HD_SNS)
CN12 HEAD VAC SNS BD CN1
CN13 FLAT CABLE(HD SOL)
CN14 H1~H6 BLOW SOL
CN15 H1~H6 VAC SOL
Vacuum Sensor Board
1. 操作示教框设备执行初始化(Homing)。
2. 正常关闭 PC 后关闭设备前面的 Main Switch，然后关掉 Air 阀。
HEAD IO BOARD 组装位置图
对面组装位置
Samsung Component Placer SM421 Service Manual
13-14
3. 请分离连接在 Board 的 Air Tube。
4. 利用 Driver 拧开 Board 的固定螺丝进行分离。
5. 替换 Board 后连接 Air Tube，按照拆卸的倒序进行组装。
6. 打开设备前面的 Main Switch 后参照 “4.10 Vacuum/Blow“设置头部 Vacuum。

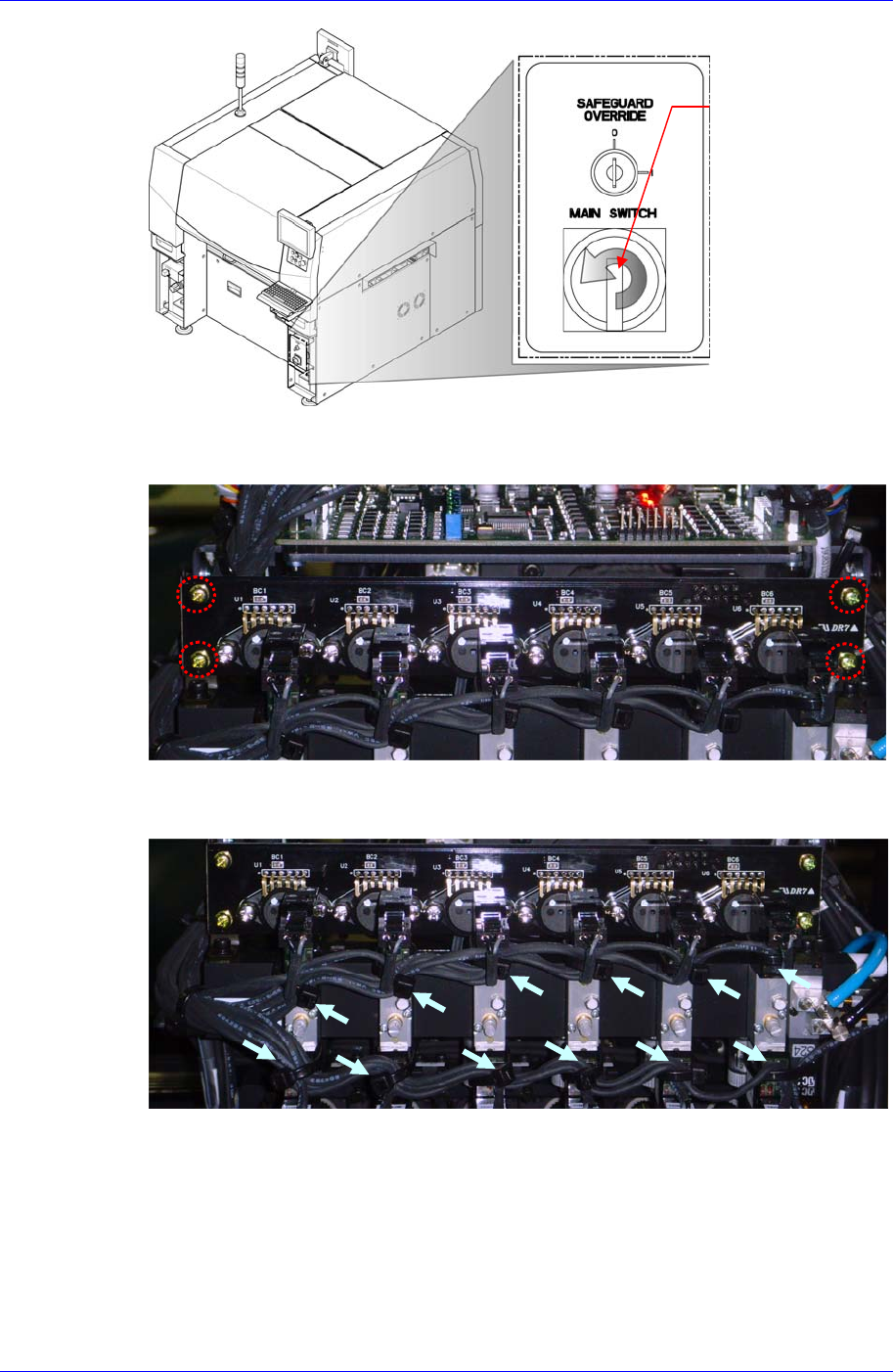

Vac. & Blow Cable 和 Sol 的 Cable Tie 作业时，防止与空压调整部分发生干
扰。
Main Switch 关闭方
向(逆时针方向)
Board Ass’y
13-15
Camera I/O Board
1. 操作示教框，把 X Frame 移动到后面。
2. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
3. 请分离连接在 Board 的 Camera Cable。
4. 利用扳手分离 Camera Rear Cover, Camera Cover。
5. 利用螺丝刀拧开固定螺丝分离 Board 后替换 Board。
6. 组装时为拆卸的倒序。
7. 打开设备前面的 Main Switch 后，参照 “3.2.7.4 Light Mapping” 执行 Fly
Camera 关联照明的 Light Mapping。
Main Switch 的 OFF
方向 (逆时针方向)
