Boar d Ass’y 13-17 2. 为了分离 F eeder Control Board 用十字形 (+) 螺丝刀拧开固定 下图中设备正面基 准左侧内部 Cover 的固 定螺丝 3 个 后分离 Cover 。 Location of the Feeder Control Board Fixing Screws (3 Sets)
Samsung Component Placer SM421 Service Manual
13-16
13.4. Frame Board Ass’y
13.4.1. 必要工具
扳手
十字 十字形(+) 螺丝刀, 一字 一字形(-)螺丝刀
T Wrench or Hex Wrench
13.4.2. Front Upper 部
Feeder Control Board
Feeder Input EXT Board
13.4.2.1. Front Upper 部 Board 替换次序
1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
Main Switch 的 OFF
方向 (逆时针方向)
Board Ass’y
13-17
2. 为了分离 Feeder Control Board 用十字形(+)螺丝刀拧开固定下图中设备正面基
准左侧内部 Cover 的固定螺丝 3 个后分离 Cover。
Location of the Feeder Control Board
Fixing Screws
(3 Sets)
Samsung Component Placer SM421 Service Manual
13-18

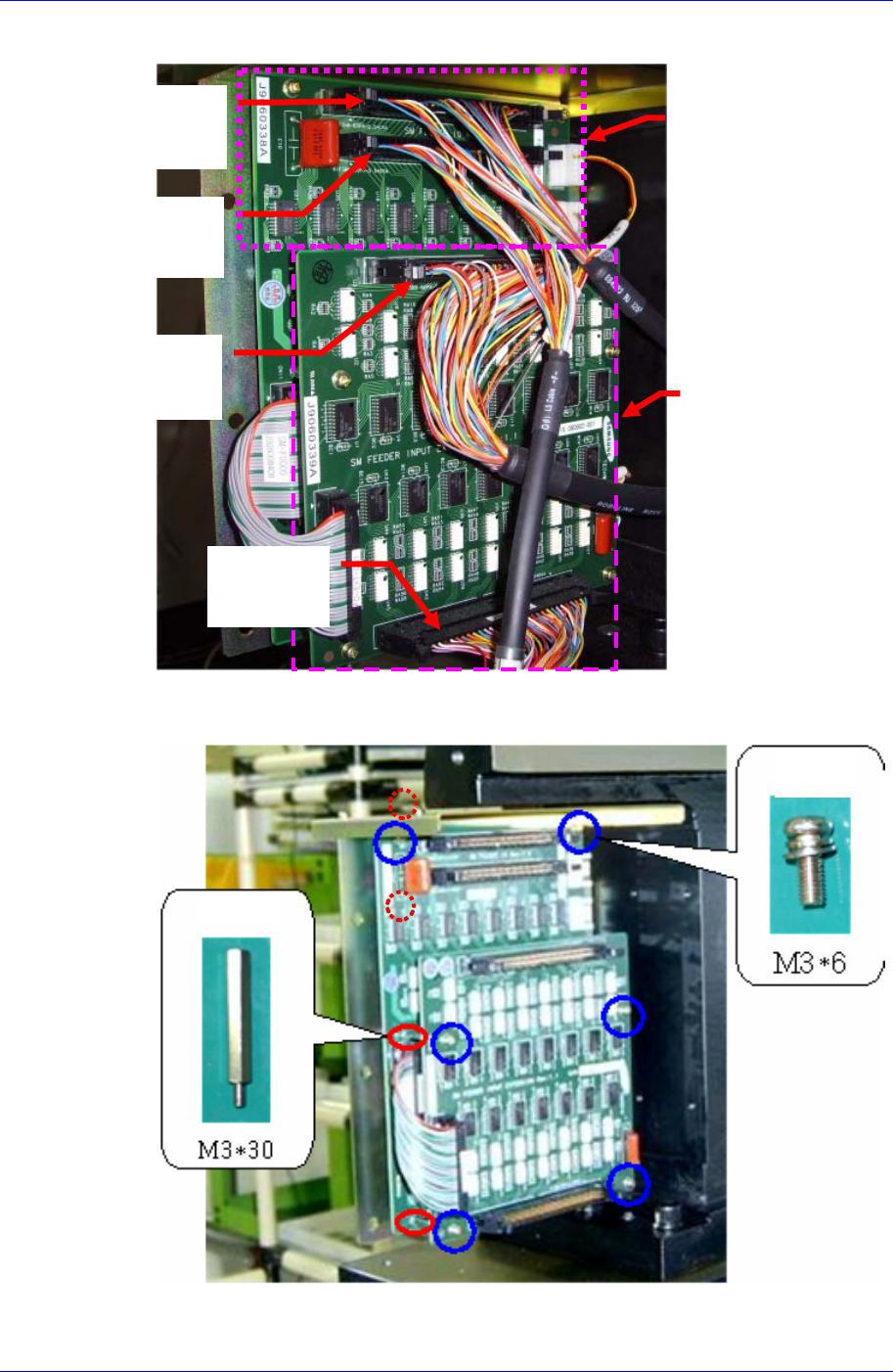

3. 请分离连接在 Feeder Control Board, Feeder Input EXT Board 的连接器。
4. 用十字形(+)螺丝刀拧开固定 Board 的固定螺丝后更换 Board。
Left Feede
r
Base Board
Output
Right Feede
r
Base Board
Output
Left Feede
r
Base Board
Input
Right Feede
r
Base Board
Input
Feeder
Control
Board
Feeder
Input
EXT Board
6 个
4 个
