Board Ass’y
13-19
5. 组装时为拆卸的倒序。
6. 打开设备前面的 Main Switch 后检测 Feeder Base 的输入及输出，确认是否正
常。
13.4.3. Front Lower 部

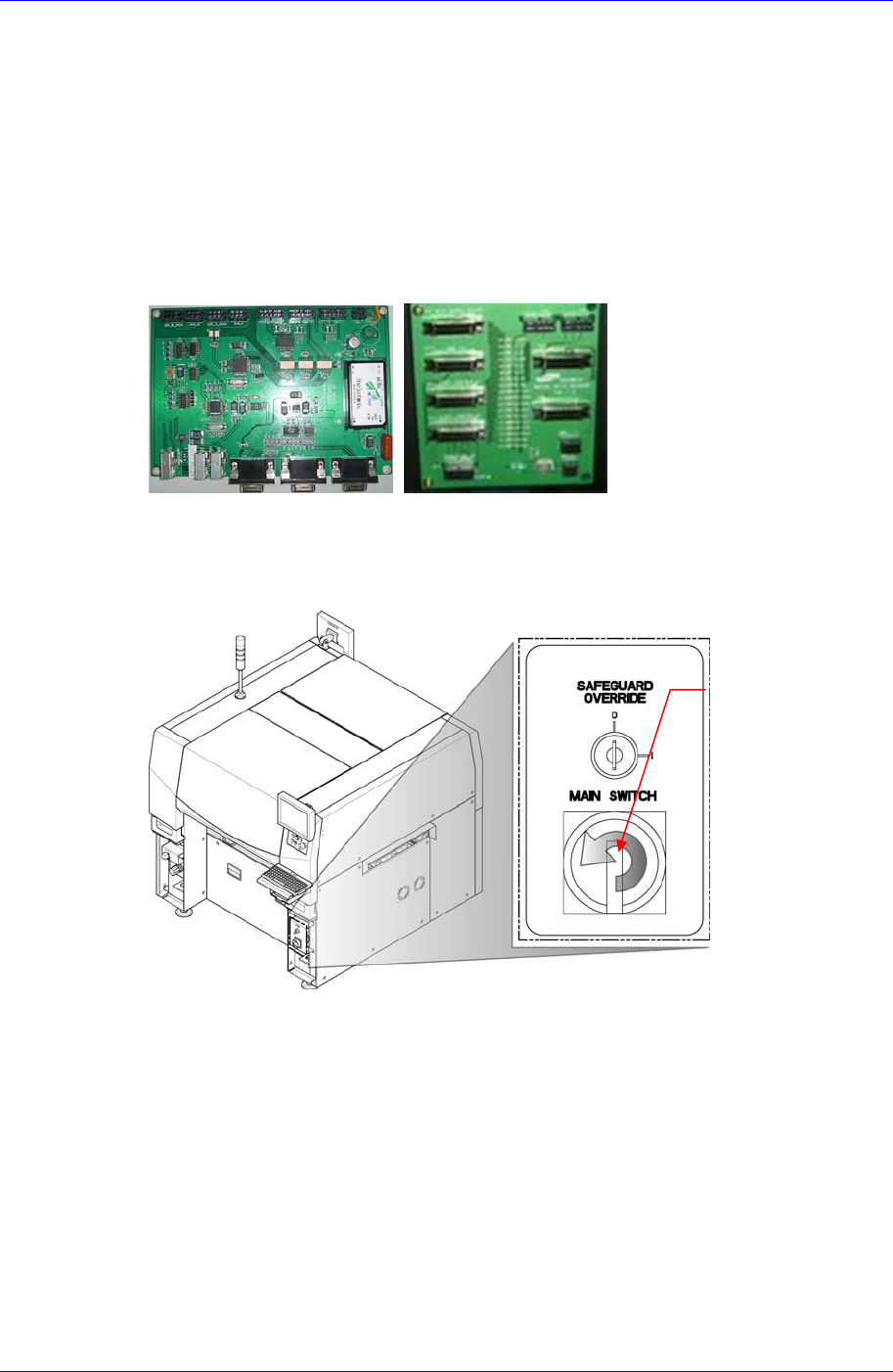

Axis Sensor Board (详细事项请参照 “6.5.1 Axis Sensor Board )
Front Operate (KVMS) Board
13.4.3.1. Front Lower 部 Board 替换次序
1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
2. 使用(+)螺丝刀拧开 4 个设备前面的 Cover 固定螺丝，分离 Cover。
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
13-20
3. 请分离连接在相应 Board 的连接器。
4. 利用 Driver 拧开固定螺丝，分离相应 Board 后替换 Board。
5. 组装时为拆卸的倒序。
6. 打开设备前面的 Main Switch 后，在前面及后面 OP Panel 进行操作测试，确认
是否正常。
13.4.4. Rear Upper 部
CAN Conveyor Board
Conveyor Sub I/F Board
Feeder Control Board (Rear)
Feeder Input EXT Board (Rear)
13.4.4.1. Rear Upper 部 Board 替换次序
1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
Fixing Screws
(4 Sets)
Front Operate(KVMS) Board
Axis Sensor Board
Board Ass’y
13-21

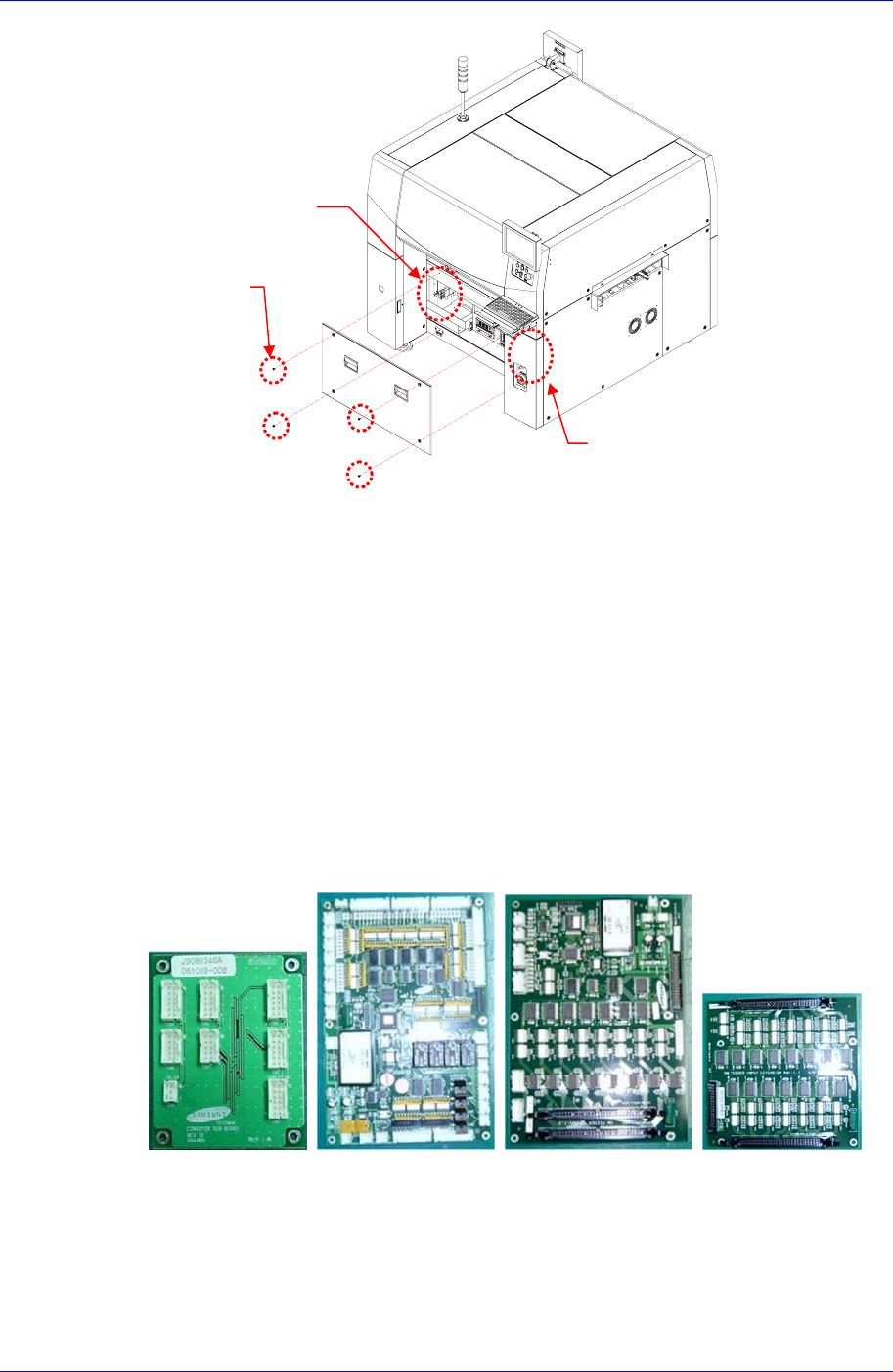

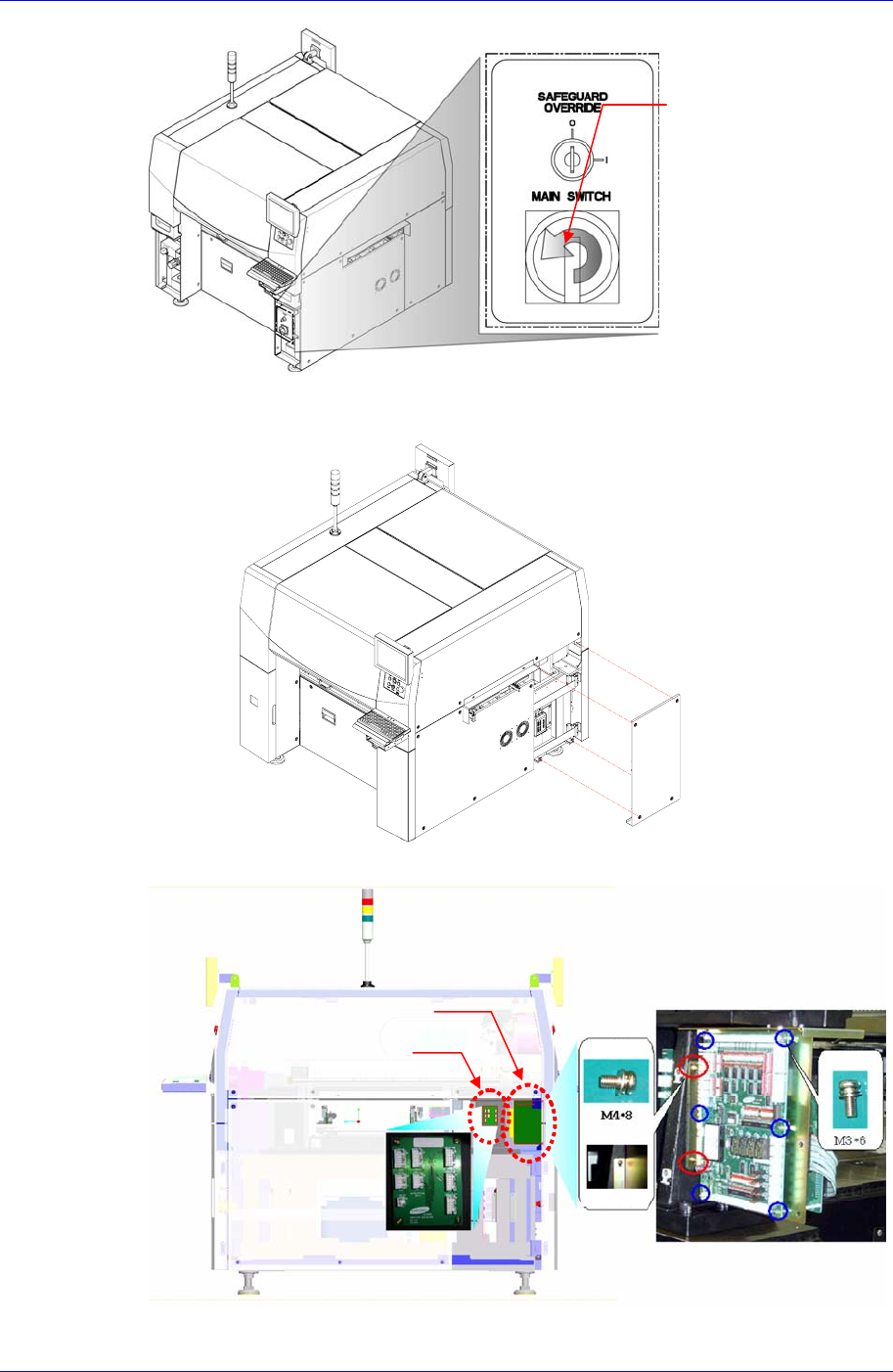

2. 为了拆卸 CAN Conveyor Board 和 Conveyor Sub I/F Board，用(+)十字螺丝刀
拧开下图中设备右侧面盖的 4 个螺丝后拆卸盖。
3. 请分离连接在相应 Board 的连接器。
CAN Conve
y
or Board
Conve
y
or Sub I/F Board
Main Switch 的 OFF
方向 (逆时针方向)
2 个
“I” Marking
6 个
