Samsung Component Placer SM421 Service Manual 13-24 13.4.5. Rear Lower 部 Safety Control & Connection Board / S tepping Power Board 13.4.5.1. Rear Lower 部 Board 替换次序 1. 请正常关闭 PC 后，关闭 设备前面的 Main Switch 。 2. 用 (+) 螺丝刀…
Board Ass’y
13-23
6. 用十字形(+)螺丝刀拧开固定 Board 的固定螺丝后更换 Board。
7. 利用 Driver 拧开固定螺丝，分离相应 Board 后替换 Board。
8. 组装时为拆卸的倒序。
9. 打开设备前面的 Main Switch 后，在前面及后面 OP Panel 进行操作测试，确认
是否正常。
2 个
“I” Marking
6
个
Samsung Component Placer SM421 Service Manual
13-24
13.4.5. Rear Lower 部
Safety Control & Connection Board / Stepping Power Board
13.4.5.1. Rear Lower 部 Board 替换次序
1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
2. 用(+)螺丝刀拧开背面的 4 个 Cover 固定螺丝刀后分离 Cover。
Fixing Screws
(+)Type (4Sets)
SAFETY CONTROL &
DC POWER BOARD
Main Switch 的 OFF
方向 (逆时针方向)
Board Ass’y
13-25

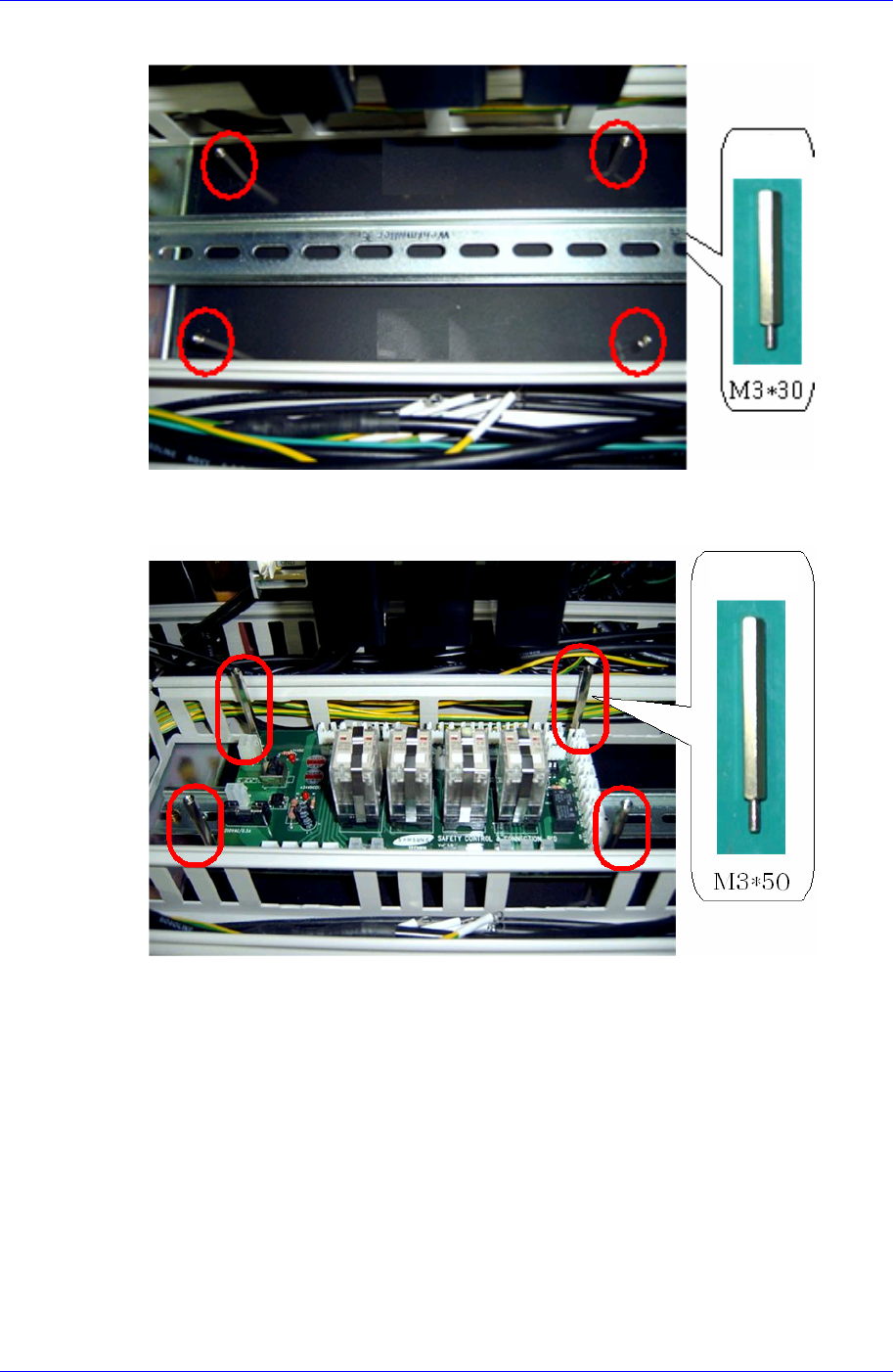

3. 拧开下图中的 4 个 Support 进行分离。
4. 拧开 4 个组装在 board 的 Support 分离 board,替换 board。
5. 请分离连接在相应 Board 的连接器。
6. 组装时为拆卸的倒序。组装时，下图的开关 1，2 号设置为 ON 状态。
4 个
4 个
