Boar d Ass’y 13-25 3. 拧开下图中的 4 个 Support 进行分离。 4. 拧开 4 个组 装在 board 的 Support 分离 board, 替换 board 。 5. 请分离连接在相应 Board 的连接器。 6. 组装时为拆卸的倒序。组装时, 下图的开关 1 , 2 号设置为 ON 状态。 4 个 4 个

Samsung Component Placer SM421 Service Manual
13-24
13.4.5. Rear Lower 部
Safety Control & Connection Board / Stepping Power Board
13.4.5.1. Rear Lower 部 Board 替换次序
1. 请正常关闭 PC 后,关闭设备前面的 Main Switch。
2. 用(+)螺丝刀拧开背面的 4 个 Cover 固定螺丝刀后分离 Cover。
Fixing Screws
(+)Type (4Sets)
SAFETY CONTROL &
DC POWER BOARD
Main Switch 的 OFF
方向 (逆时针方向)

Board Ass’y
13-25
3. 拧开下图中的 4 个 Support 进行分离。
4. 拧开 4 个组装在 board 的 Support 分离 board,替换 board。
5. 请分离连接在相应 Board 的连接器。

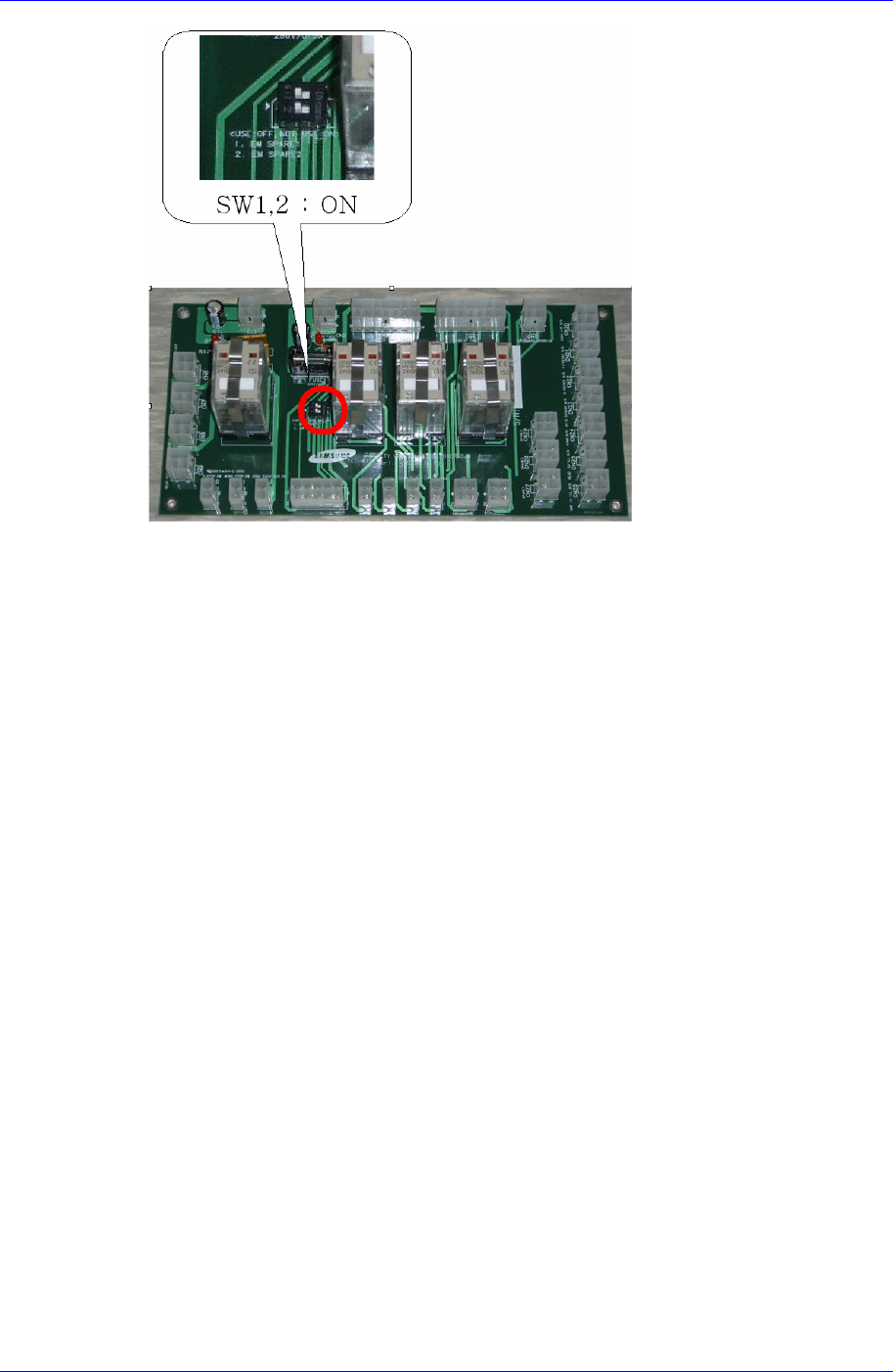

6. 组装时为拆卸的倒序。组装时,下图的开关 1,2 号设置为 ON 状态。
4 个
4 个

Samsung Component Placer SM421 Service Manual
13-26
7. 打开设备正面的总开关后,确认对应 board 相关设备的运行是否正常。
