SM421 Service Manual(Chi Ver1) - 第435页
Softwar e 15-25 图 15-3. SM 系列中执行 PM Manage r
Samsung Component Placer SM421 Service Manual
15-24
15.7. PM Manager
在运行 PM Manager 设备的应用程序 MMI(Man-Machine Interface)中，使用于
维护设备的管理菜单。通过 PM Manager 确认需要检查的项目和检查周期，
通过预约检查功能可更有效率地管理设备。
15.7.1. PM Manager 的执行
MMI 中执行 PM Manager 的方法如下。
CP45 时
图
15-1. CP 45
中执行
PM Manager
CP63 时
图
15-2. CP 63
中执行
PM Manager

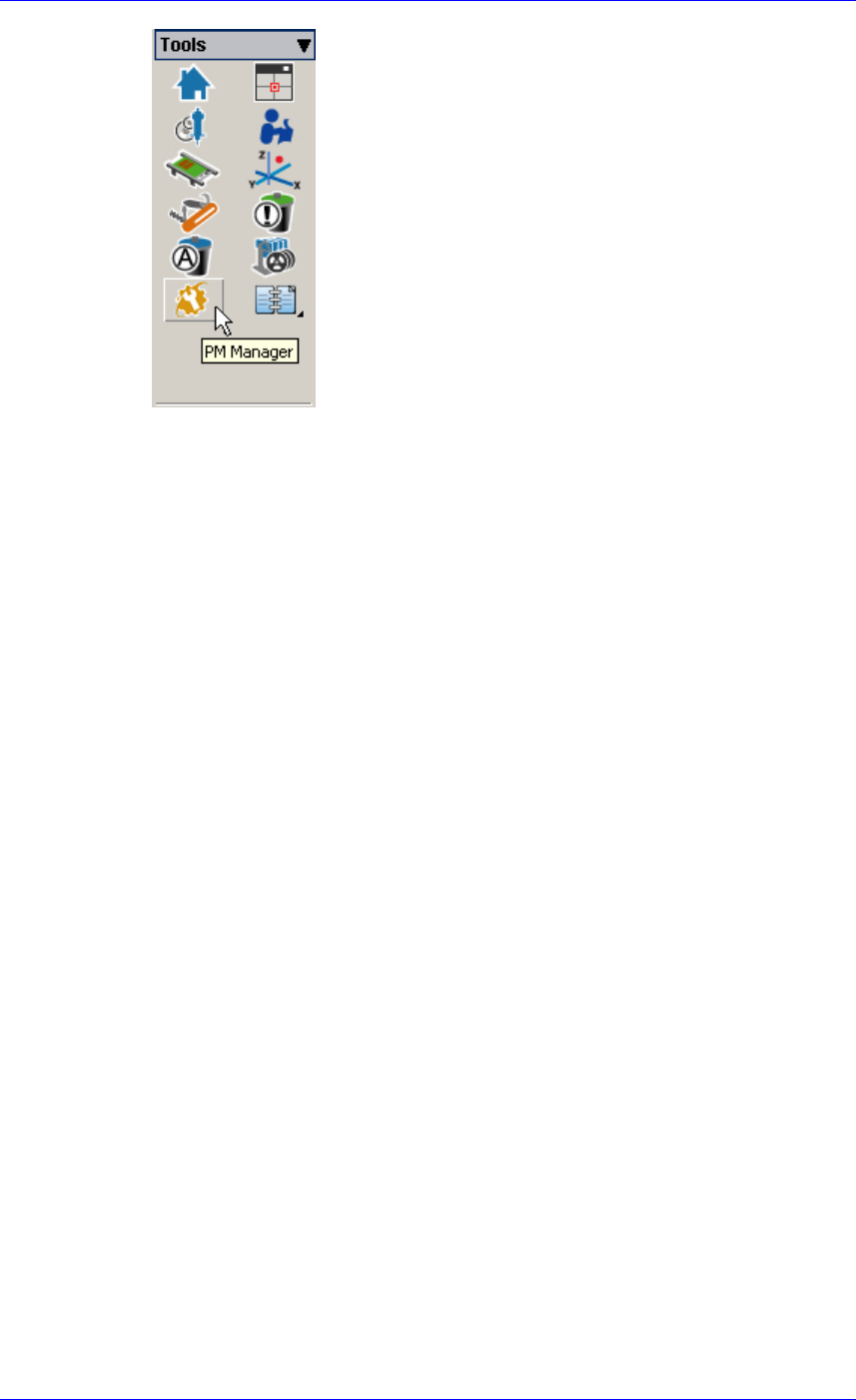

SM 系列时
Software
15-25
图
15-3. SM
系列中执行
PM Manager
Samsung Component Placer SM421 Service Manual
15-26
15.7.2. PM Manager 状态
通过 PM Manager 执行按钮的颜色可确认 PM Manager 的当前状态。各按钮的
颜色表示的状态如下。
表
15-1. PM Manager
的状态
PM Manager 的状态 CP45 CP63 SM 系列
未执行 PM Manager 时
有检查项目时
没有检查项目时
15.7.3. 画面的组成
PM Manager 由 Main 画面, Setup 画面, History 画面构成。最初执行
PM Manager 时基本上出现 Main 画面。
Main 画面
图
15-4. PM Manager
的
Main
画面
Setup 画面
