Samsung Component Placer SM421 Service Manual 2-16 2.1.5. Motor I/O 确认及 Skew Compensation 2.1.5.1. 作业顺序 1. 在打开 Main Switch 前，再次检查确定设备内部或传送装置 (Conveyo r) 上是否 有任何障碍。 2. 如果设备周边是干净的， 打开 Ma in Switc h 。 连接设备电源 此时请确认前、 后面紧急开关是…
设备安装操作步骤
2-15
额定输入电压: AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V /
415±28V, 50/60 Hz
耗电量: : 4.7 KVA
接地: 以第 3 种接地为基准， 地线和设备的 Mega Test 值应小于 100 Ω。
AV R : AV R 设定是基本选项，建议用量 margin 大于 20%。
注 意
如果从 3 相电提取单相电，可能产生 Trip 现象导致相歪曲而
使机器受到损伤，为避免发生这种情况，建议使用少于全部
额定功率（Kw）40%的单相电。(例:Tray feeder 使用时)
7. 必须利用主电源连接器下端的 FG 端子连接周边的设备。
) 参照
FG 端子上需要连接 Tray
Feede 等周边器械
Samsung Component Placer SM421 Service Manual
2-16
2.1.5. Motor I/O 确认及 Skew Compensation
2.1.5.1. 作业顺序
1. 在打开 Main Switch 前，再次检查确定设备内部或传送装置(Conveyor)上是否
有任何障碍。
2. 如果设备周边是干净的，打开 Main Switch。 连接设备电源 此时请确认前、
后面紧急开关是否已撤销，并确认前、后门是否已关闭。
注 意
如果在打开 Main Switch 前不对电源及设备内部进行确认，有
可能造成设备损伤及人员受伤。在打开 Main Switch 前一定要
对设备内部及周边进行确认。

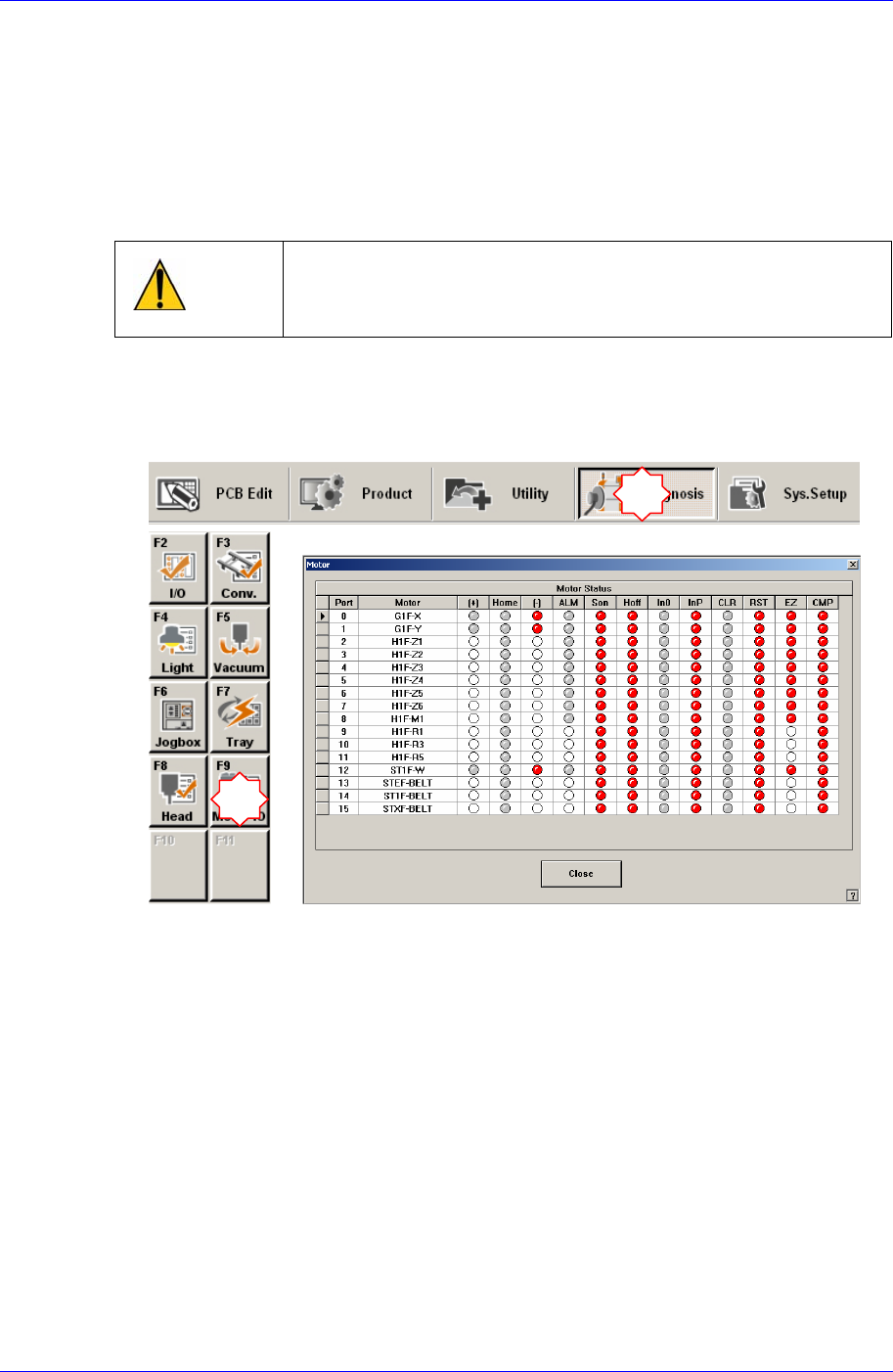

3. 全体程序完成 不按 Front OP Panel 上的<Ready>按钮的状态下, 要确认 Motor
的 I/O。 手动传感器对各 Motor 确认+/- Limit Sensor 及 Home Sensor 是否正
常工作。 此时, XY 轴必须容易手动移动。
1
2
设备安装操作步骤
2-17
2.1.6. 设置设备间的通信 Interface
1. 参照以下事项检查前一步和后一步过程的设备间的通信界面(interface)
START 输入信号 (Cable No.:①〔+),②〔-))
输入信号是从下一步过程设备输出的，大部分信号端子测量出的电压大致为 20
～22V。
READY 输出信号 (Cable No.:③ , ④ )
输出信号是从全部过程设备输出的，一般来说大部分当信号从端子输出时测量
出的电阻为 0
Ω
，如果没有输出信号电阻为
Ω
∞。
和以前装备的
电缆连接
和下一个装备
的电缆连接
