Samsung Component Placer SM421 Service Manual 2-18 IN OUT ① ② ③ ④ ① ② ③ ④ 출력 단 입력단 DC2 4V 〔 + 〕 ① ② ③ ④ DC 0 V 〔 - 〕 图 2-3 前后过程设备间的 Interface 邻接设备的 I/F Connector Cable 参照下图进行 连接。 U n it #1 U n it #2 U n it #3 ▶▶ PRE V …
设备安装操作步骤
2-17
2.1.6. 设置设备间的通信 Interface
1. 参照以下事项检查前一步和后一步过程的设备间的通信界面(interface)
START 输入信号 (Cable No.:①〔+),②〔-))
输入信号是从下一步过程设备输出的，大部分信号端子测量出的电压大致为 20
～22V。
READY 输出信号 (Cable No.:③ , ④ )
输出信号是从全部过程设备输出的，一般来说大部分当信号从端子输出时测量
出的电阻为 0
Ω
，如果没有输出信号电阻为
Ω
∞。
和以前装备的
电缆连接
和下一个装备
的电缆连接
Samsung Component Placer SM421 Service Manual
2-18
IN
OUT
①
②
③
④
①
②
③
④
출력단
입력단
DC24V〔+〕
①
②
③
④
DC 0V〔-〕
图
2-3
前后过程设备间的
Interface

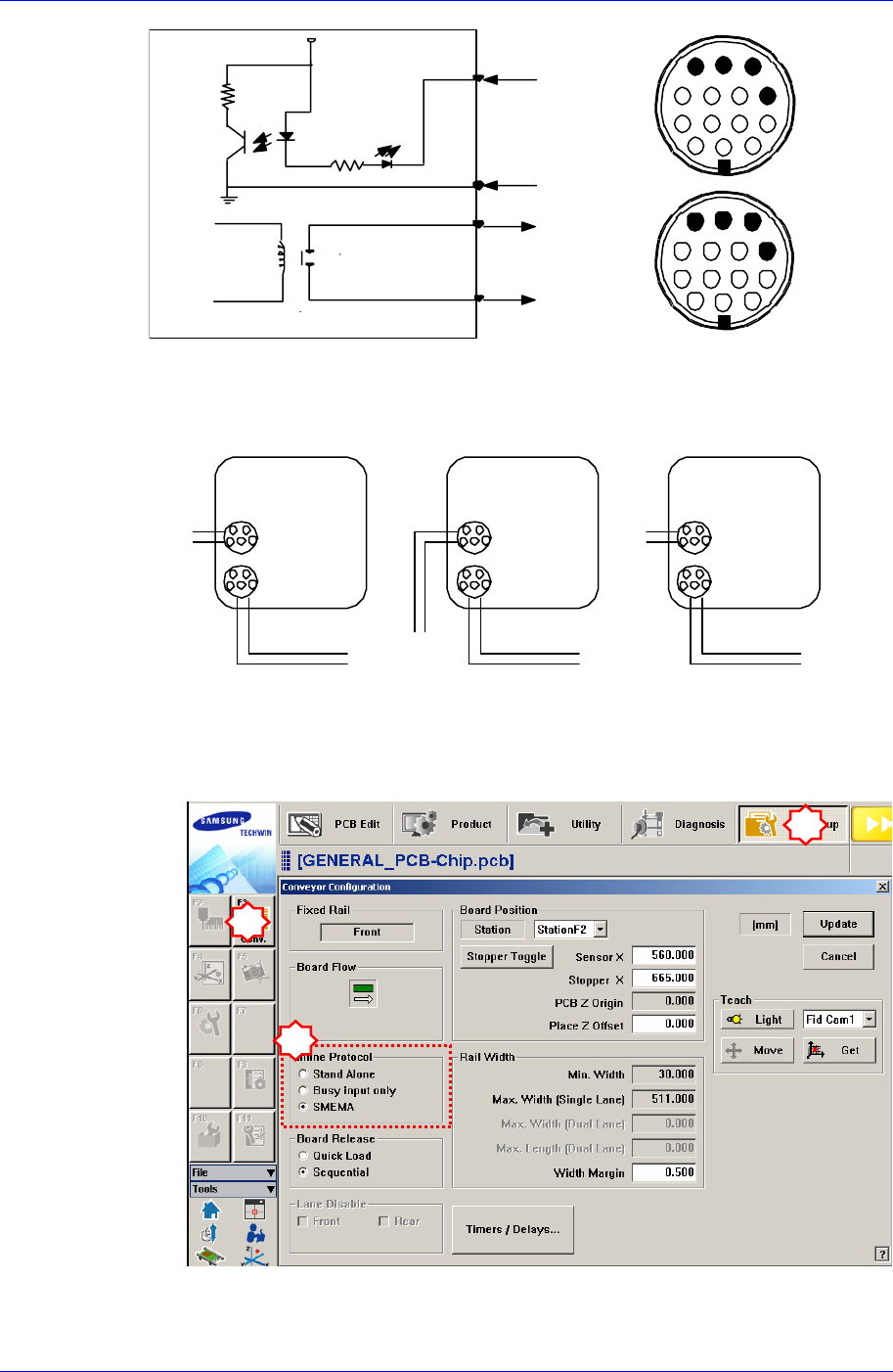

邻接设备的 I/F Connector Cable 参照下图进行连接。
Unit#1 Unit#2 Unit#3
▶▶
PREVIOUS (IN)
NEXT (OUT)
20~22V
①②
20~22V
①②
20~22V
①②
0~
∞
Ω
③④
PREVIOUS (IN)
NEXT (OUT)
PREVIOUS (IN)
NEXT (OUT)
0~
∞
Ω
③④
0~
∞
Ω
③④
对于规格不符合 SMEMA 代码如 SIMENS, SANYO 和 TDK (RX-11), 以
及无双接点 INTERFACE 的设备应作特殊检查。
需要决定设备的 Interface Type。（根据用户环境请选择 2 接点方式或 SME
MA 方式）
à 选择SYS.SETUP菜单，再选择Conveyor子菜单。
à 在Inline Protocol领域的In(Before)和Out(After)组合框选择Stand Alone,
1
2
3
1 号机 2 号机 3 号机
输入端
输出端
设备安装操作步骤
2-19
SSA Type(2接点)，SMEMA中的一个。
- Stand Alone : 未作出设备间连接，手动作业时设置
- SSA Type : 后续设备只需连接接点，PCB 流动的形态
- SMEMA: 之前设备给准备信号(24V)，后续设备连接接点的状态
à 请使用MMI的Bypass功能确认连接的设备间界面是否正常工作。此时，
最少使用3张以上PCB执行测试。

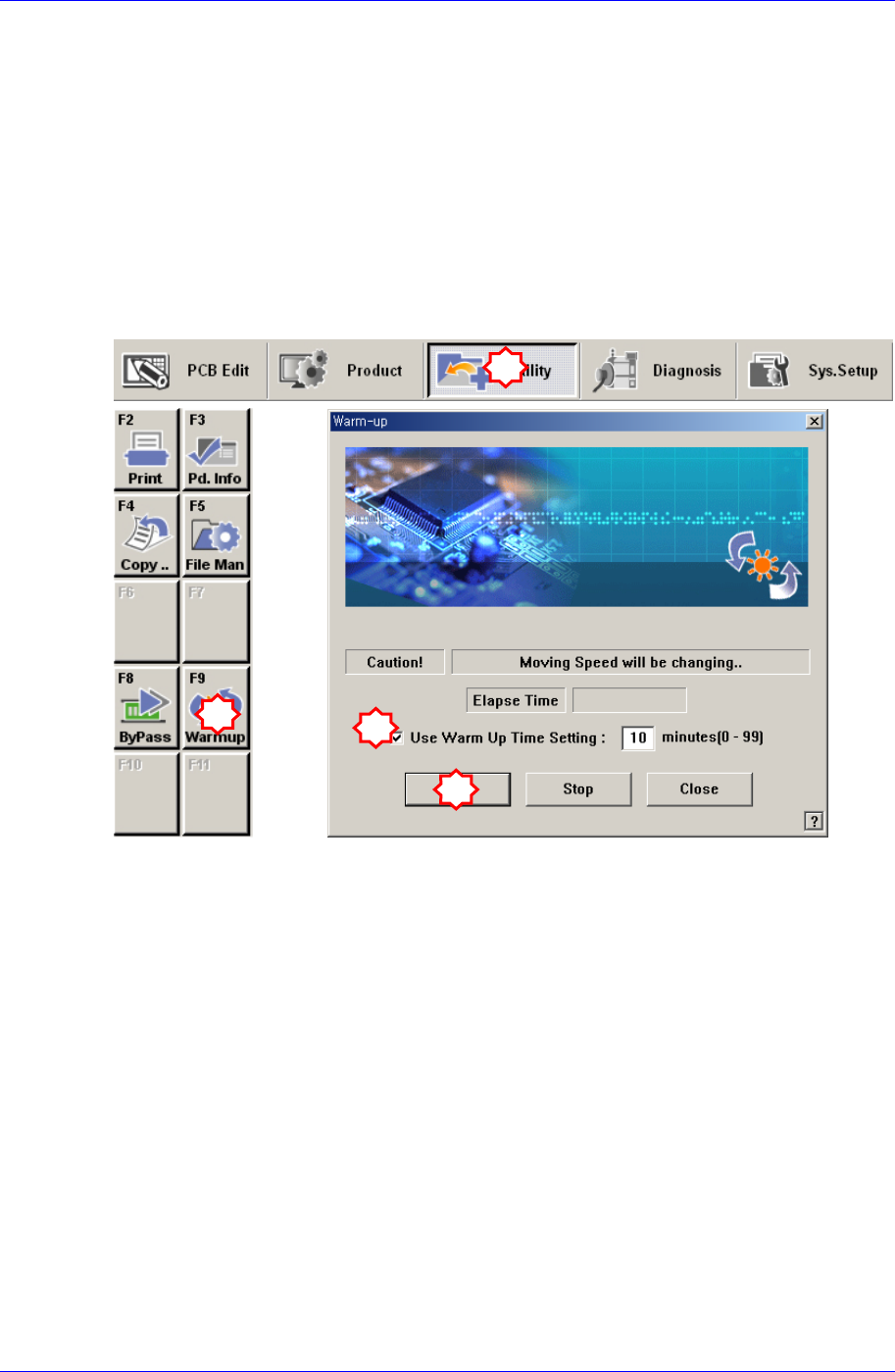

2.1.7. Warming Up
正常完成设备安装后，需要执行 30 分钟 Warming Up.
请确认运行中是否发生噪音及运行状态。
2.2. Calibration 及最后检查
1. 要执行设备的校正。详细的方法参考 “
第
3
章
Calibration” 执行校正。
2. 为确认输送机传感器的正常工作与否，请通过输送机入口投入 Test 机板后启动
输送机。
1
2
3
4
