Samsung Component Placer SM421 Service Manual 3-2 3. 在‘ To o l s ’快捷菜单选择‘ Manual T ool ’，在‘ Manual Control ’对话框的 < Axis> 组合框选择‘ Mirror ’。 4. 在‘ Manual Control ’对话框的 <Position> 领域选择 <R> 编辑框，输入‘ 180 ’ 以后…

Calibration

3-1

第 3 章. Calibration

本过程介绍安装设备、Warming-Up 执行后必须执行的校正过程。

执行校正之前需要确认或先行的作业为如下。

 I/O Test

 确认及补正 Mirror Offset

 ANC Type 确认

 确认空压是否异常

3.1. Mirror Offset 确认及补正

为清晰显示通过反射镜显示在 fly camera 的影像，应设置 Swing Mirror Offset。

以下是 Swing Mirror Offset 设置过程。

1. 操作示教框设备执行初始化(Homing)。

2. 在’Sys. Setup’菜单选择‘Calib.’ 下位菜单后，点击<1.Axis Home Calibration> 按

钮后, 请在‘System Axis Home & Limit Info.’对话框选择‘H1F-M1’。

Samsung Component Placer SM421 Service Manual

3-2

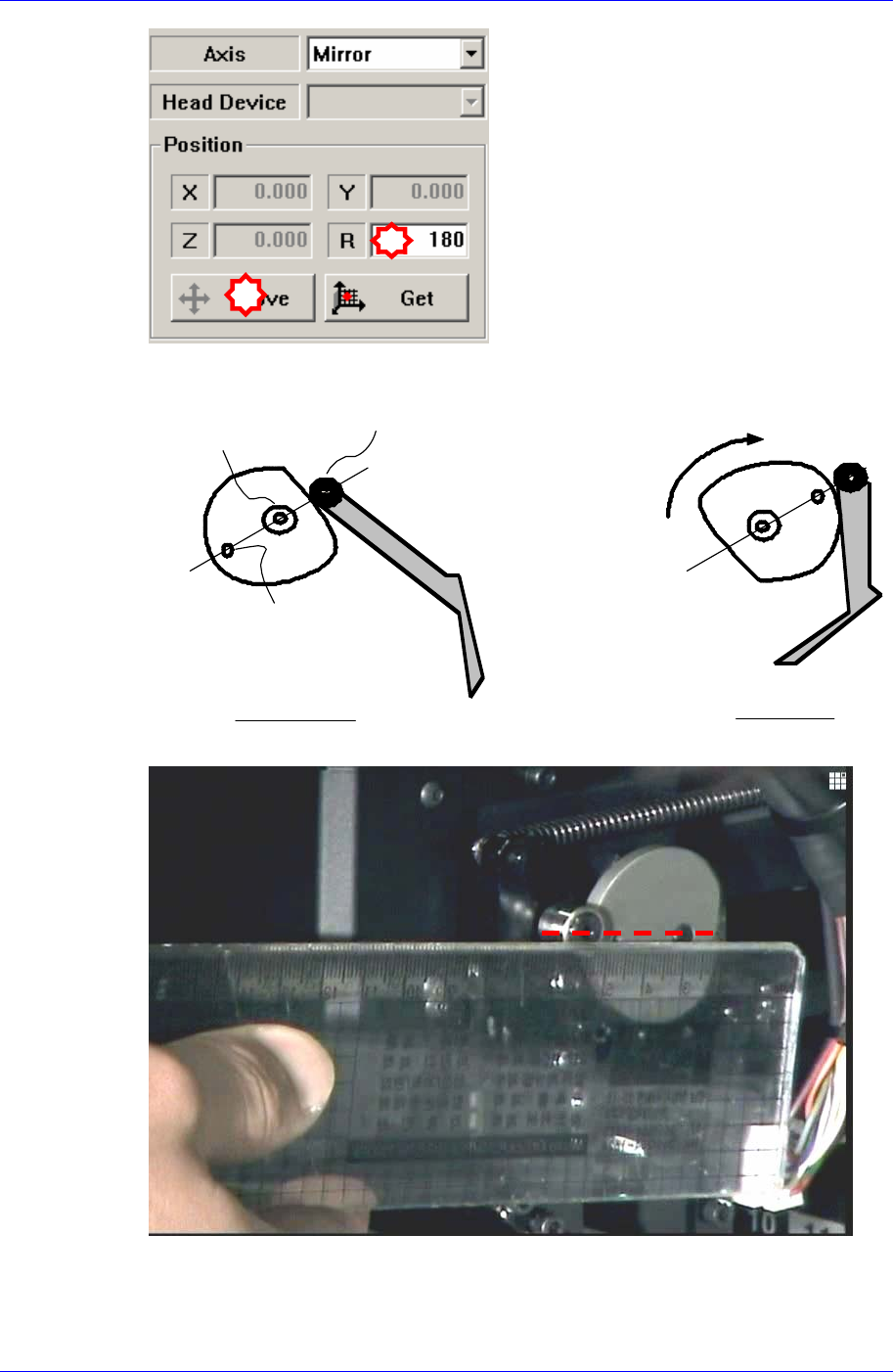

3. 在‘Tools’快捷菜单选择‘Manual Tool’，在‘Manual Control’对话框的<

Axis>组合框选择‘Mirror’。

4. 在‘Manual Control’对话框的<Position>领域选择<R>编辑框，输入‘180’

以后点击<Move>按钮。

Calibration

3-3

5. 下图 3 点不一致时，如下图利用示教框使 Idler wheel, CAM driving axis, Mar

k 3 点处于同一直线。此时的位置称为“180”。

180˚Position

Home Position

Idler wheel

Driving axis

Mark

Swing Mirror

Cam

6. 使用一般尺子确认三个圆中心是否在同一直线上。

7. 肉眼确认时请注意安全。此时，当事者直接进行设备操作。

8. 请确认 Current Position 对话框标示的 Mirror Data，测定及输入如下 Offset 值。
