Calibration 3-5 3.2. 校正 [F9] 用于执行与 XY Gantry , Coveyour 及 Camera 有关的校正。 执行校正之前需要确认或先行的 作业为如下。 I/O T est 确认及补正 Mirror Offset Nozzle Check 及 System Constant 的 V acuum Check Option 确认 ANC T ype 确认空压是否异常 执行校正的顺序和相应…
Samsung Component Placer SM421 Service Manual
3-4

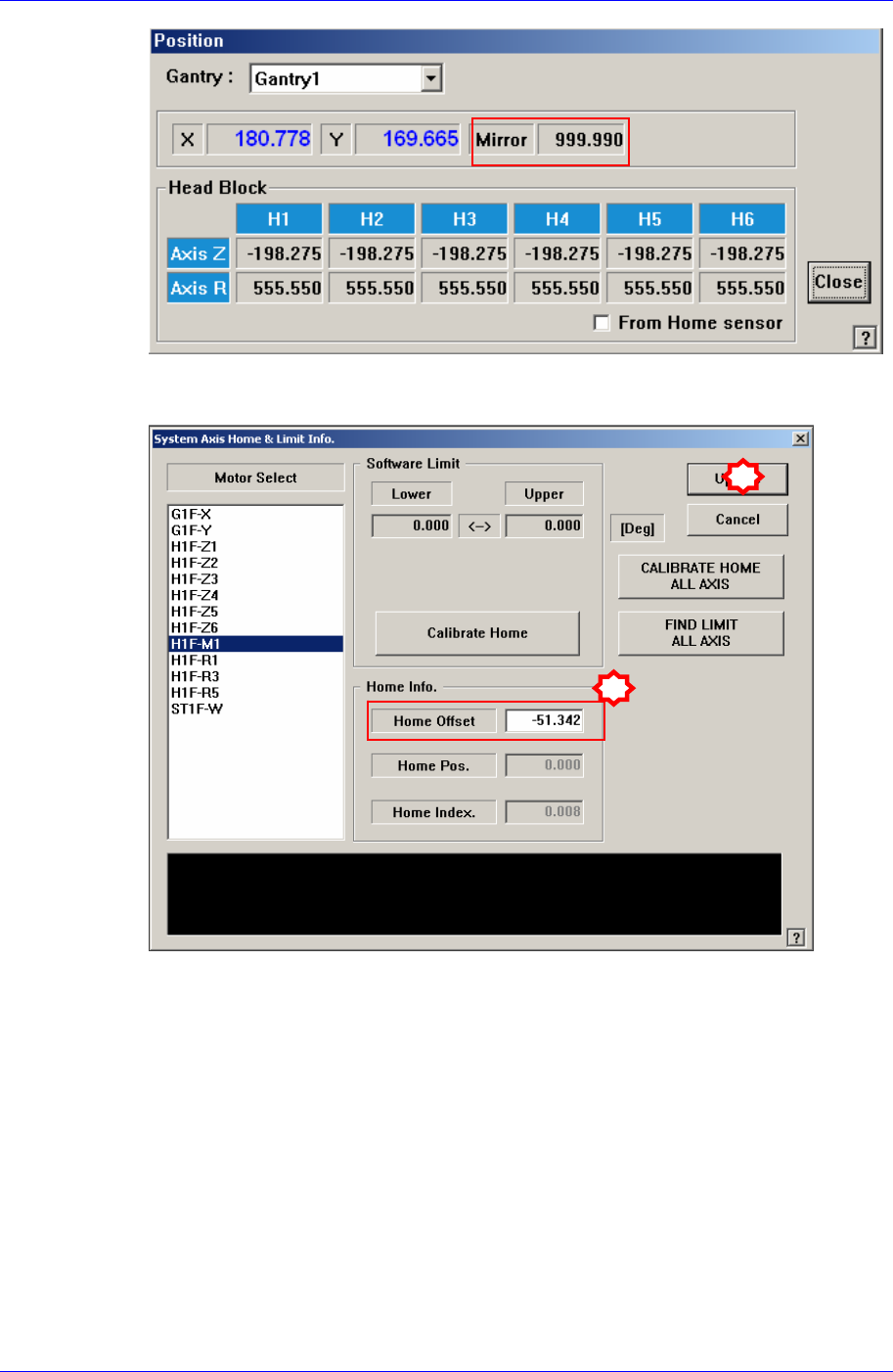

9. 上图‘Position’对话框中显示的 Mirror 值减去‘177’得值输入到‘System Axis Limit
Info.’对话框的<Home Offset>编辑框。
10. 完成后，点击<Update>按钮反映变更值。
11. 然后若显示是否执行设备初始化(Homing)对话框，请选择“否(N)”。
12. 利用示教框执行设备初始化(Homing)。
1
2
Calibration
3-5

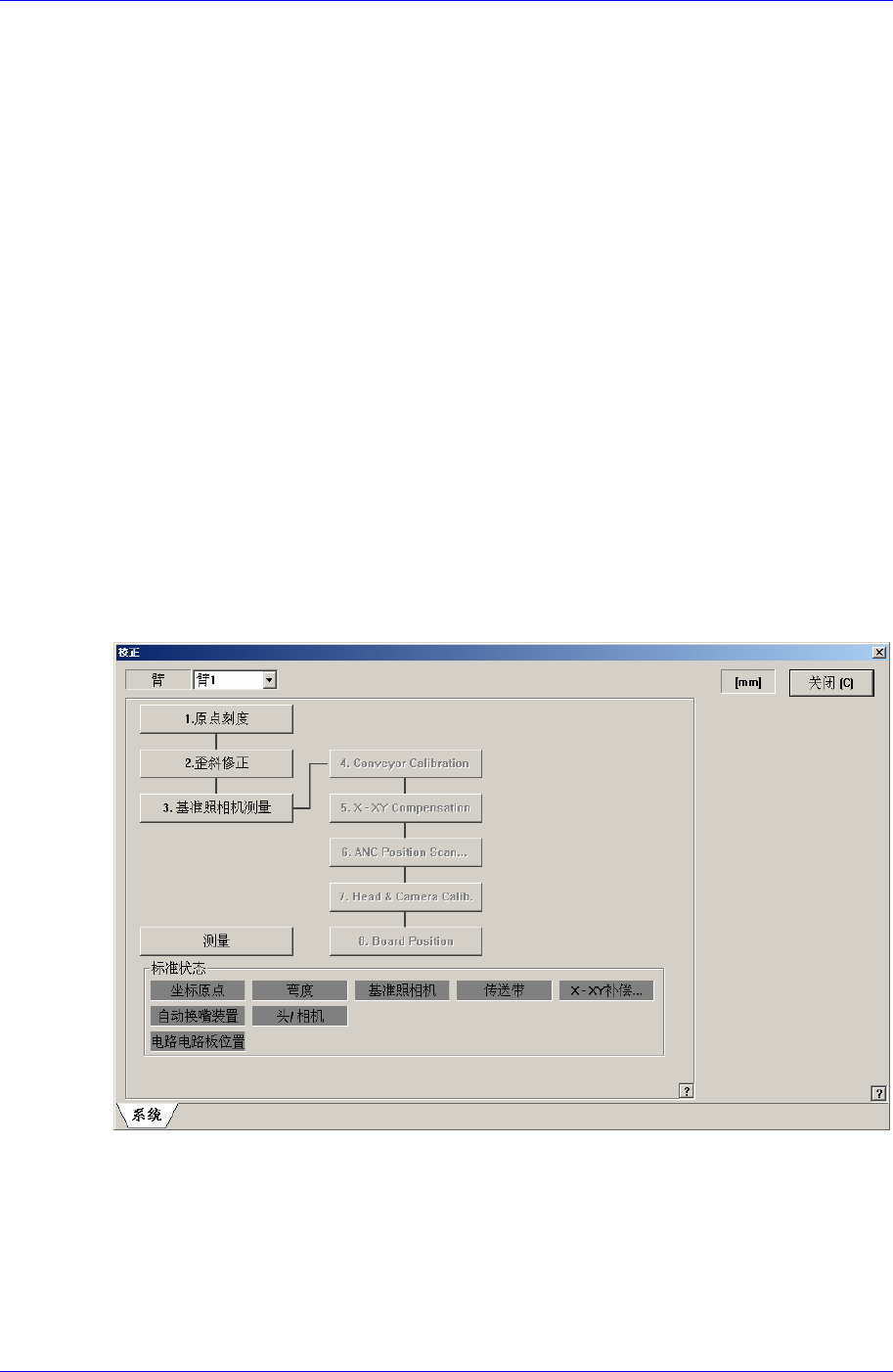

3.2. 校正 [F9]
用于执行与XY Gantry, Coveyour 及 Camera有关的校正。
执行校正之前需要确认或先行的作业为如下。
I/O Test
确认及补正 Mirror Offset
Nozzle Check 及 System Constant 的 Vacuum Check Option
确认 ANC Type
确认空压是否异常
执行校正的顺序和相应校正所需的校正 Tool为如下。
Axis Home Calibration
Skew Compensation
Fiducial Camera Scale Calibration
Conveyor Calibration
X-XY Compensation – Calibration Bar
ANC Position Teaching
Head & Camera Calibration - CN040, LightFly Nozzle, LightFix Nozzle, Calibration
Tool
Samsung Component Placer SM421 Service Manual
3-6
3.2.1. Axis Home Calibration
设定各驱动轴的移动位置的限度值。选择此按钮时显示如下的对话框。

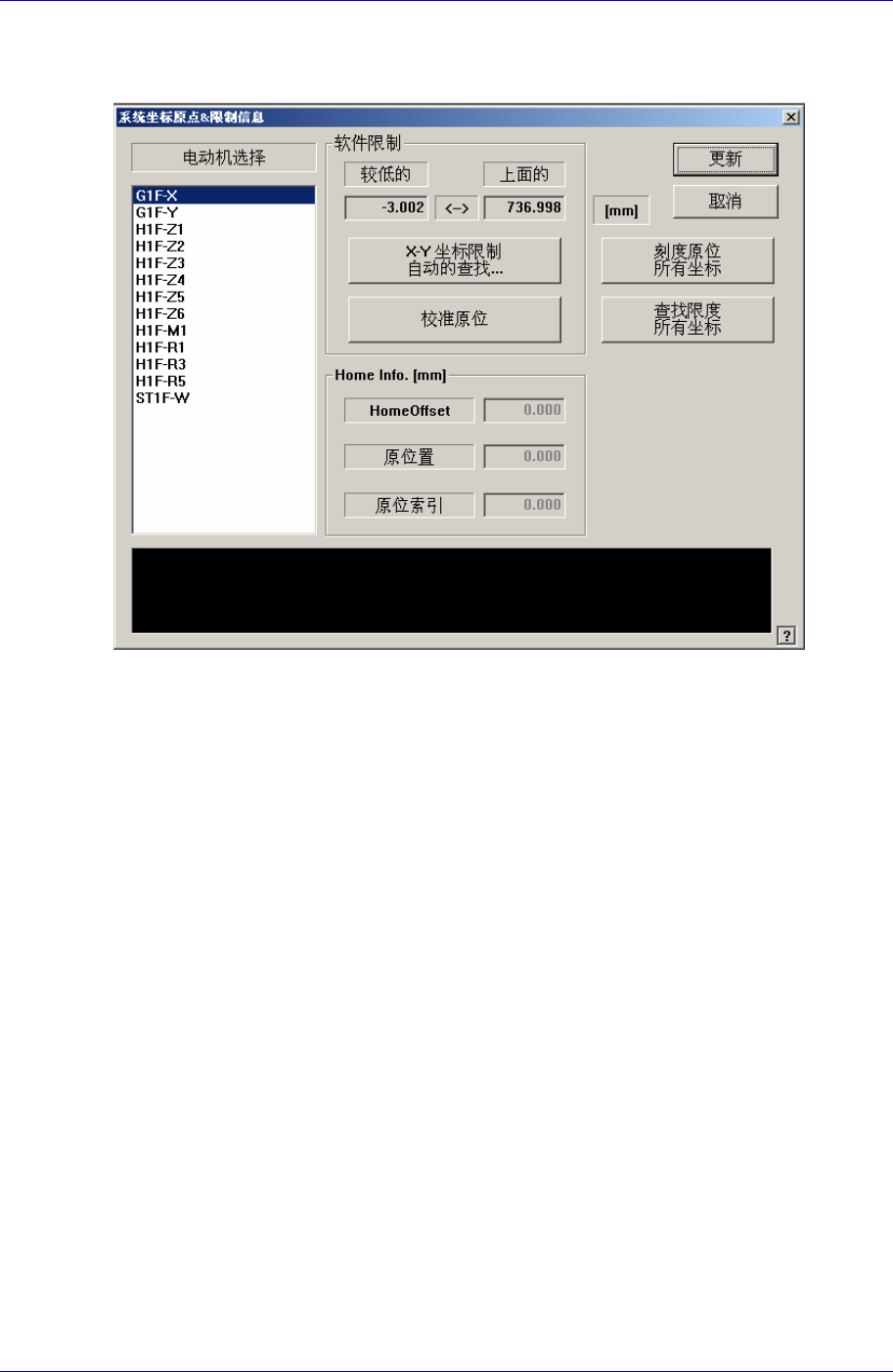

图
3-1. “
系统坐标原点
&
限制信息
”
对话框
<电动机选择> 目录框
选择将要设定限度的驱动轴。可选择的驱动轴如下。
G1F-X: Gantry 的 X轴
G1F-Y: Gantry 的 Y轴
H1F-Z1: Gantry 的 Head 1 的 Z轴
H1F-Z2: Gantry 的 Head 2 的 Z轴
H1F-Z3: Gantry 的 Head 3 的 Z轴
H1F-Z4: Gantry 的 Head 4 的 Z轴
H1F-Z5: Gantry 的 Head 5 的 Z轴
H1F-Z6: Gantry 的 Head 6 的 Z轴
H1F-M1: Gantry 的 Mirror 轴
H1F-R1: Gantry 的 Theta 轴 (H1, H2)
H1F-R3: Gantry 的 Theta 轴 (H3, H4)
H1F-R5: Gantry 的 Theta 轴 (H5, H6)
ST1F-W: 作业 conveyer(F2)的宽度调节马达
<软件限制> 领域
<X-Y 坐标限制自动的查找...> 按钮
自动查找
XY 轴的 limit 后，确认是否运用变更值。
