Samsung Component Placer SM421 Service Manual 3-14 3.2.4.1. Procedure 执行 Conveyor Calibration 方法如下。 1. < 站 > 组合框中选择 要校正的 StationF2 。 2. “Conveyor Calibration” 对话框的 单击 < 全部回原位 > 按钮。 3. 选择 Ref #1 相应的编辑框后点击 <…
Calibration
3-13
3.2.4. Conveyor Calibration
在设备的初始安装过程中设置校准(Calibration)。只有在对输送带(传送带)进行了
机械调整后，操作员才能重新加以调整
图
3-2. "Conveyor Calibration"
对话框
<站> 组合框
选择区段(Station)
<位置> 领域
输入被选 Station 的 Fiducial Mark 位置显示。为了激活此编辑框，首先要点击<
全部回原位>按钮查找与 conveyer 相关的所有轴的原点(Home Position).
参考点 #1: 选定区段(Station)的第一个基准标记(fiducial mark)
参考点 #2: 选定区段(Station)的第二个基准标记(fiducial mark)
<原点> 领域
<全部回原位> 按钮: 寻找所有轴的 Home.
<原位轨道> 按钮: 寻找选定区段(Station)的原点轨道。
<示教> 领域
<Move> 按钮
按钮: 把摄像头移动到选定位置
<Get> 按钮
选定的 Fiducial Mark 位置上应用当前位置的坐标值。
Samsung Component Placer SM421 Service Manual
3-14
3.2.4.1. Procedure
执行 Conveyor Calibration 方法如下。
1. <站> 组合框中选择要校正的 StationF2。
2. “Conveyor Calibration” 对话框的 单击<全部回原位> 按钮。
3. 选择 Ref #1 相应的编辑框后点击<Move>按钮。
4. 那么，基准相机移动到该 Ref1 位置。

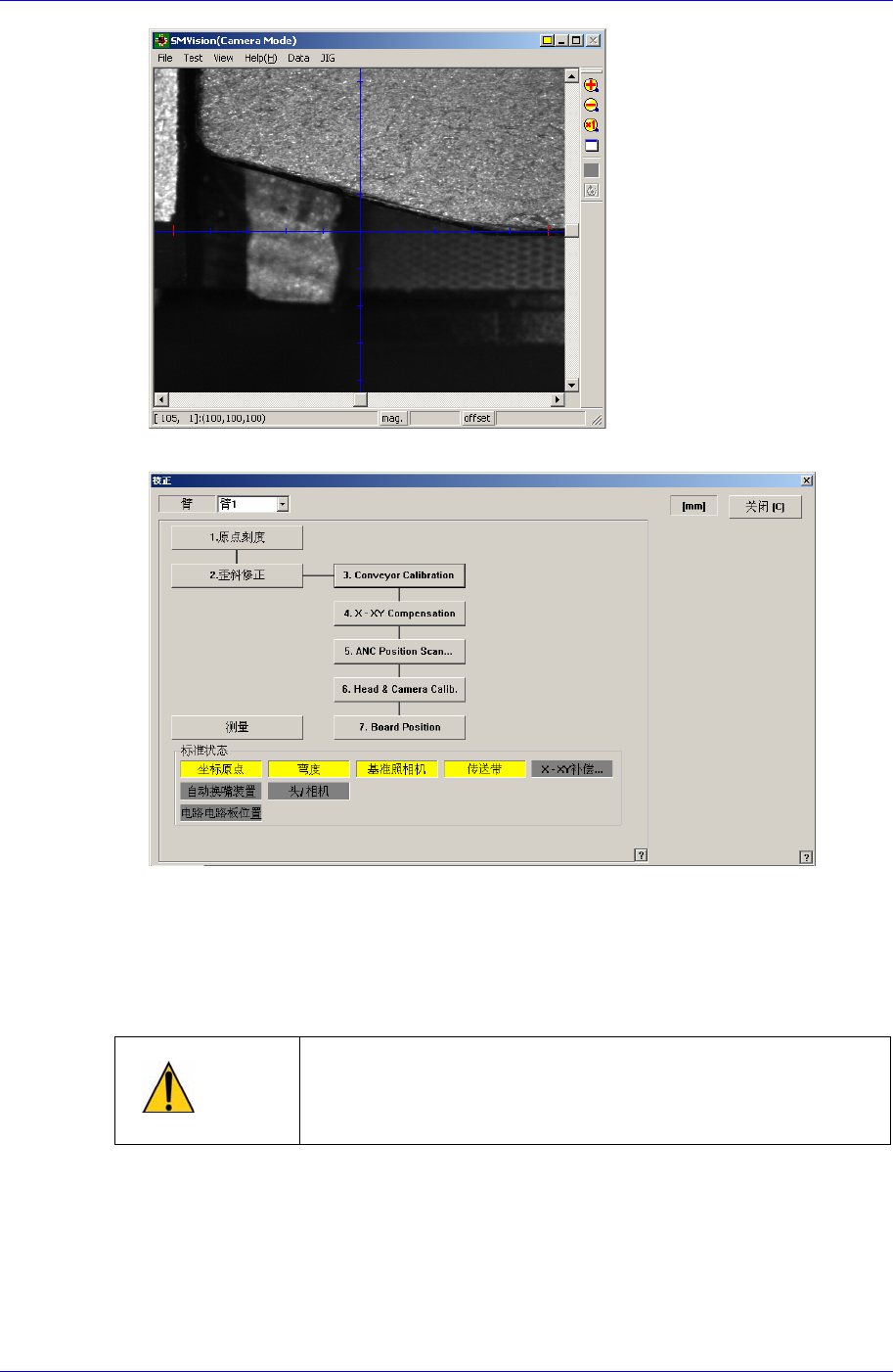

利用 Teachbox 点击‘AXIS’按扭选择 XY，使 Vision 上的十字线和 Transport Rail
Frame 一致，再点击‘MODE’按扭，选择 Jog，按住 Y(+)方向移动按扭漫漫移动
5. 请点击<边缘偏离度查找.>按钮
6. 然后，用鼠标选择 参考点#2 相应的编辑框，点击<移动相机>按扭。.
7. 用鼠标选择 参考点#1 相应的<边偏移>编辑框，点击<移动相机>按扭。
2
1
3
4 5
Calibration
3-15
8. 点击< Update >按钮。
3.2.5. X-XY Compensation
为了补偿 X 轴移动时发生的 XY 误差而执行。如果 Thermal Mapping 及 Gantry
Mapping 已被激活时，为了执行 X-XY Compensation 强制性的让 Mapping 处于非激
活(Disable)状态。
注 意
X-XY Compensation 在设备出厂之前在工厂执行。为了执行
此过程必须需要专用校正 Tool。
一般情况下此过程为进行 Skip 后，请执行后续过程的校正。
F1_Ref#2
