Samsung Component Placer SM421 Service Manual 3-16 图 3-3. "X-XY Compensation" 对话框 Mode 选项 按钮 选择执行相应过程的模式。 <Calibration> 选项 按钮 以校正模式执行 X-XY Compensation 后反应其结果值。 <Measure> 选项 按钮 以测定 模式执行 X-XY C…
Calibration
3-15
8. 点击< Update >按钮。
3.2.5. X-XY Compensation
为了补偿 X 轴移动时发生的 XY 误差而执行。如果 Thermal Mapping 及 Gantry
Mapping 已被激活时，为了执行 X-XY Compensation 强制性的让 Mapping 处于非激
活(Disable)状态。
注 意
X-XY Compensation 在设备出厂之前在工厂执行。为了执行
此过程必须需要专用校正 Tool。
一般情况下此过程为进行 Skip 后，请执行后续过程的校正。
F1_Ref#2
Samsung Component Placer SM421 Service Manual
3-16

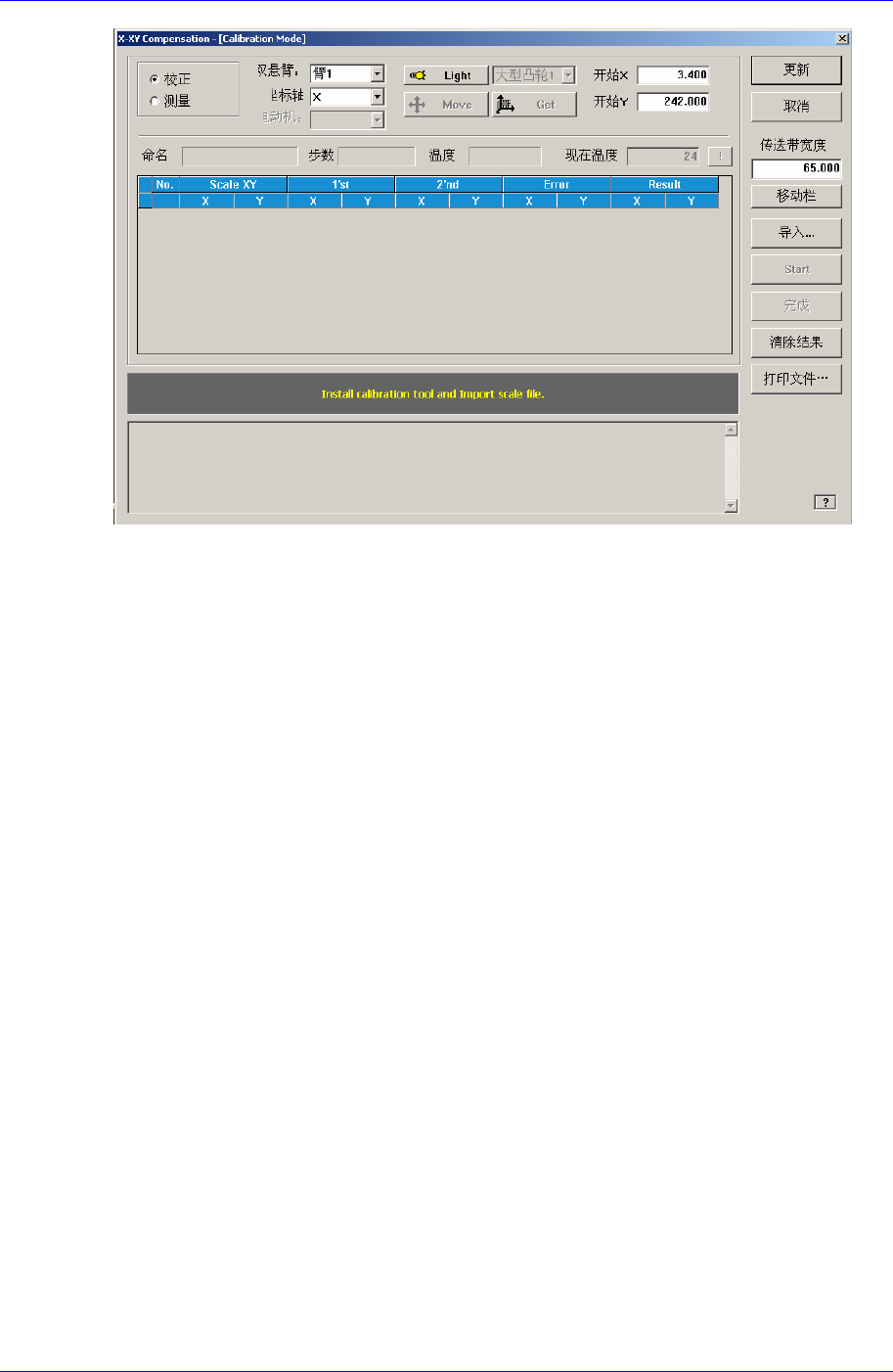

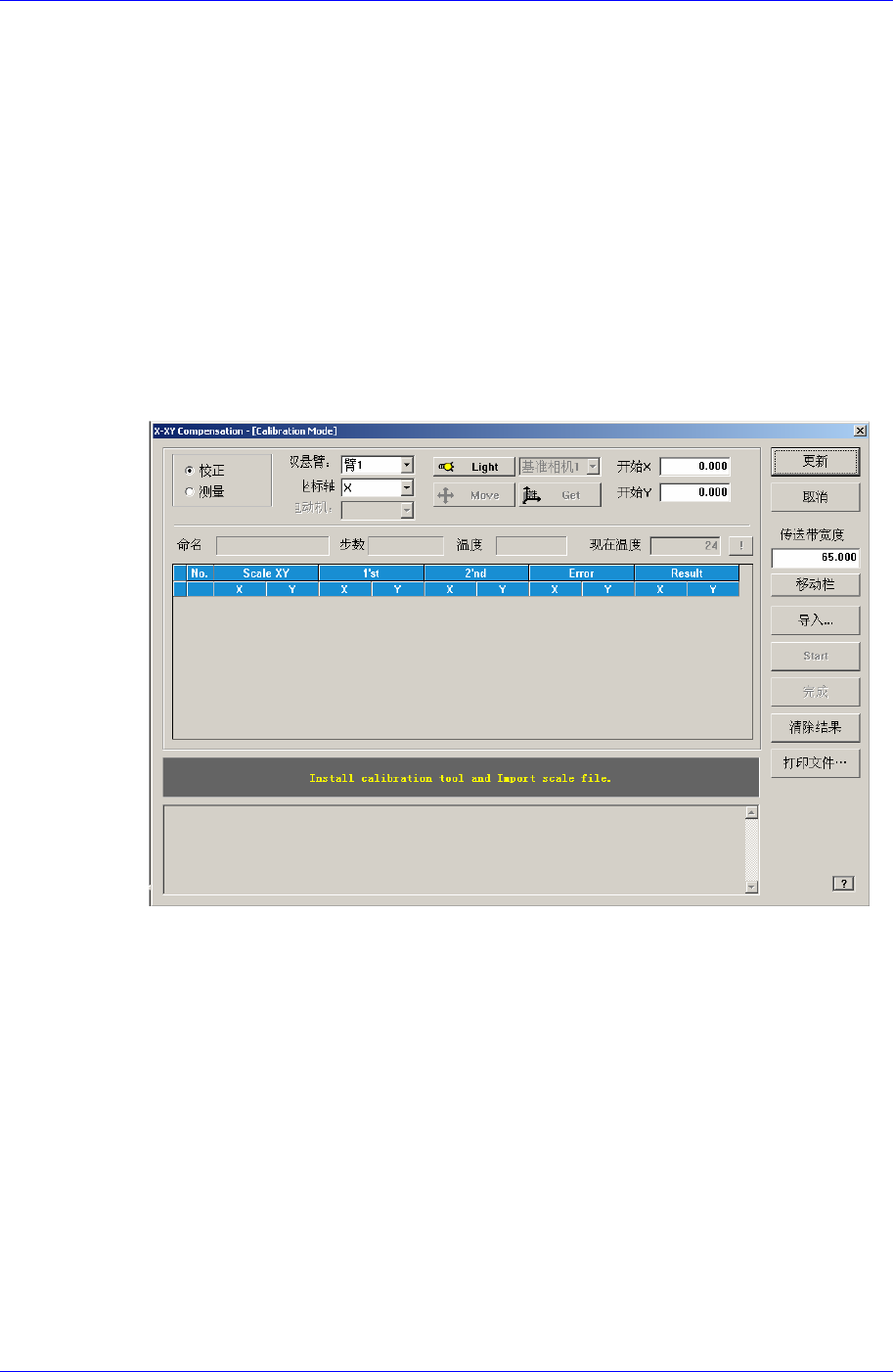

图
3-3. "X-XY Compensation"
对话框
Mode 选项 按钮
选择执行相应过程的模式。
<Calibration> 选项 按钮
以校正模式执行 X-XY Compensation 后反应其结果值。
<Measure> 选项 按钮
以测定模式执行 X-XY Compensation 后不反应结果值。为测定 Y 轴故障时
选择。
<Gantry> 组合框
Gantry1:在 StationF2 中用 校正 Tool 进行校正时，
<Axis> 组合框
选择要执行补偿的轴。只对 X 轴可进行补偿。
<Light> 按钮
识别校正 Tool 的 Fiducial Mark 时，为了清楚看到 Mark，调节照明时使用。
<Move / Get> 按钮
示教校正 Tool 的 Fiducial Mark 时使用
<Start X / Start Y> 编辑框
输入校正 Tool 的 0 号 Fiducial Mark 的坐标。选择此编辑框后，用示教框把基
准相机移动到相应位置后正确示教相应 Mark 后点击<Get>按钮输入此处的坐
标值
<Cur Temp> 编辑框
输入执行校正时点的当前温度。
<Move Rail> 按钮
Calibration
3-17
<Conv. Width>编辑框中输入输送机宽度后,点击此按钮对准输送机的宽度.
<Import…> 按钮
校正用 Scale 文件进行 Import 时使用。
<Start> 按钮
正确示教 0 号 Fiducial Mark 后，开始校正时使用。
<Finish> 按钮
完成校正后，终止作业时使用。
<Print to File…> 按钮
完成校正后，把结果值以 Text 文件形式输出时使用。
<更新> 按钮
适用校正的补偿值。
