Samsung Component Placer SM421 Service Manual
3-24
Calibration Glass正确整列在 固定相机1中心才能执行校正。请参照下图正确放置
Calibration Glass。
2. 显示“移动到中心位置[固定 1]摄像。移动，点击[下一步]。” 。那么为了向 固
定相机 1 中心移动基准相机, 请点击<下个>按钮。
3. 显示“首先选择移动摄像机，并且调整亮度标准。然后，选择固定摄像机并且
调整亮度标准。点击[下一步]开始标度。]”消息。那么先点击<亮度>按钮，在”
亮度控制”对话框中 ‘SMVision’ 窗口显示的平版 Calibration Glass 中心的白色
圆圈明显为止请调整照明亮度。
" 备注
Calibration
3-25
4. 然后在 <目标摄像>组合框中选择‘固定相机 1’点击 <亮度>按钮，在 “亮度控
制”对话框中 SMVision’窗口显示的平版 Calibration Glass 上的 Fiducial Mark
明显为止调整亮度，点击 <下个> 按钮。

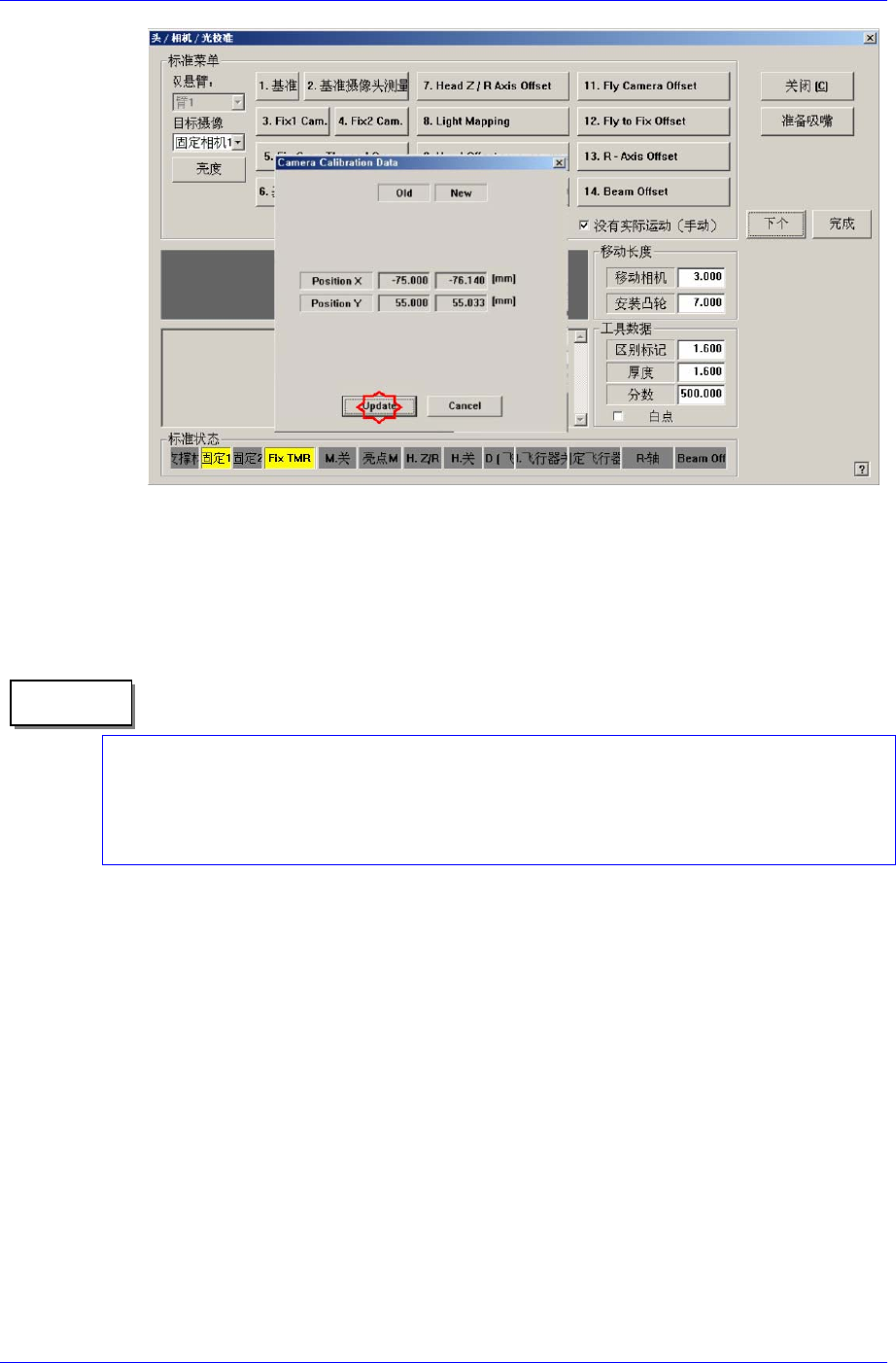

5. 自动执行校正后结束校正则如下图显示结果值。要适用其校正值请点击<更新>
按钮。
Samsung Component Placer SM421 Service Manual
3-26
6. 正常完成 Calibration 次序则如下图显示结果值。另外显示 “基准相机偏移标准
完成。移动工具盘！”消息。那么请必须除去放置在固定相机 1 的上面的平版
Calibration Tool，否则跟磁头的碰撞发生破损。
Fiducial Camera Offset 的校正基准值如下。
Fiducial Camera Offset (FOV 12)
Offset X : -70.0mm ~ -80.0mm
Offset Y : -50.0mm ~ -60.0mm
" 备注
