Samsung Component Placer SM421 Service Manual
3-36
3.2.7.5. Head Offset Calibration
测量 Gantry 的基准相机中心到各 Head 中心的距离(XY Offset)。
下面是 Head XY Offset 的校正步骤。
1. 点击<准备吸嘴>按钮，在 ANC1 号孔中插入 CNT20 吸嘴。

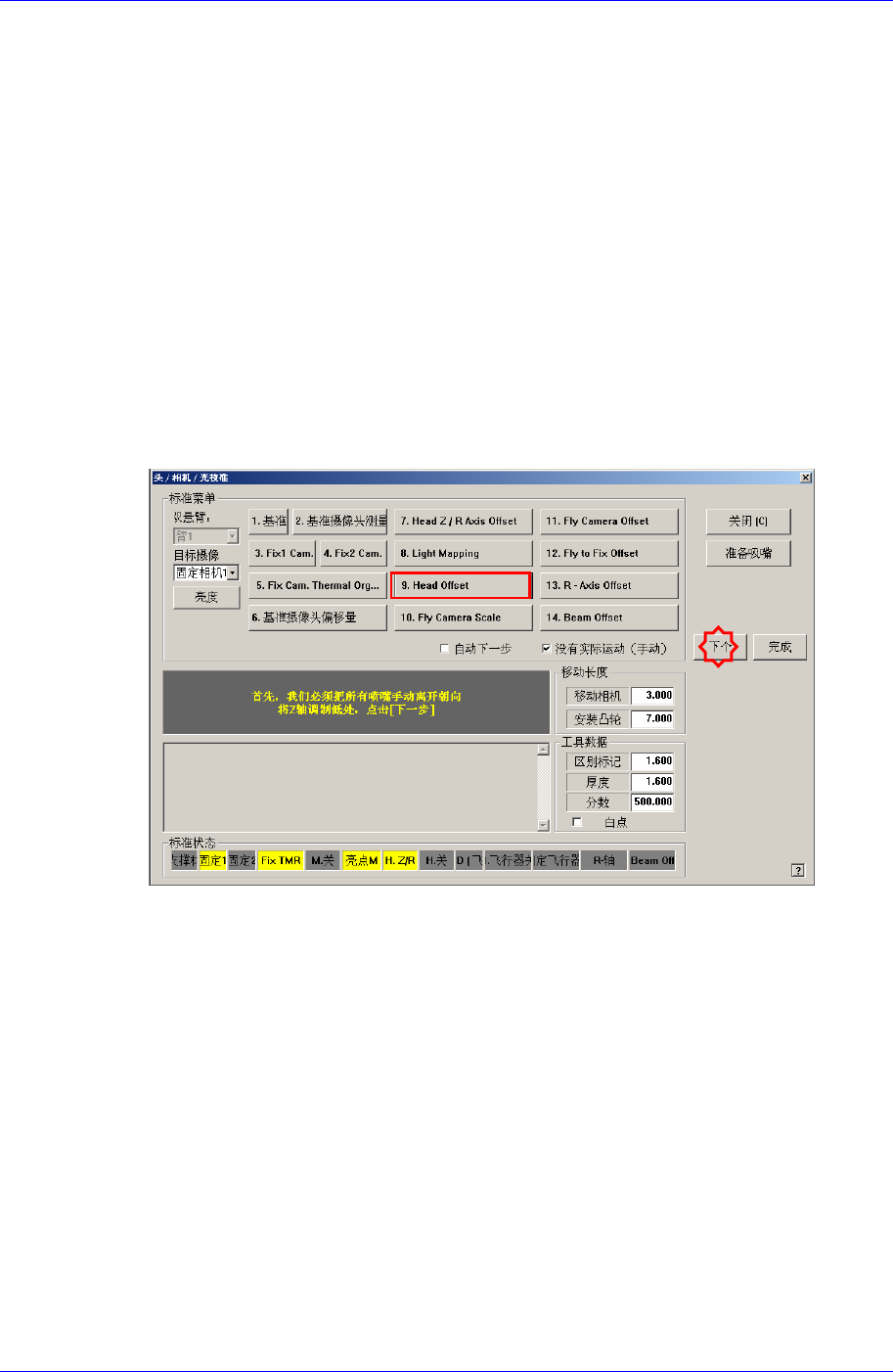

选择<自动下一步> 校验框后，点击<9.Head Offset>按钮，则对选择的 Gantry
自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各 Head 手动插入吸
嘴，并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的 Head 自动更换吸嘴，但要点击<下个>按钮才能执
行下一个阶段。
2. 点击<9.Head Offset>按钮消息窗显示“首先，我们必须把所有吸嘴手动离开朝
向。将 Z 轴调制低处，点击[下一步]”消息。为手动除去所有贴装在磁头的吸
嘴，拉下磁头的 Z 轴请点击<下个>按钮。
3. 那么, Head Assembly 移动到设备指定的位置后，拉下所有 Z 轴。此时，请手
动除去已帖装的所有吸嘴。
4. 显示“下一步，将标准工具粘贴在头部 1。点击[下一步]向下移动。移动后，手
动粘贴工具到首部。”消息。在磁头 1 号的吸嘴支架上手动安装 CNT20 吸嘴后
请点击<下个>按钮。
5. 显示“移动到中心位置[固定 1]摄像。移动，点击[下一步]。” 为了 Head
Assembly 移动到固定相机 1 的中心位置请点击<下个>按钮。

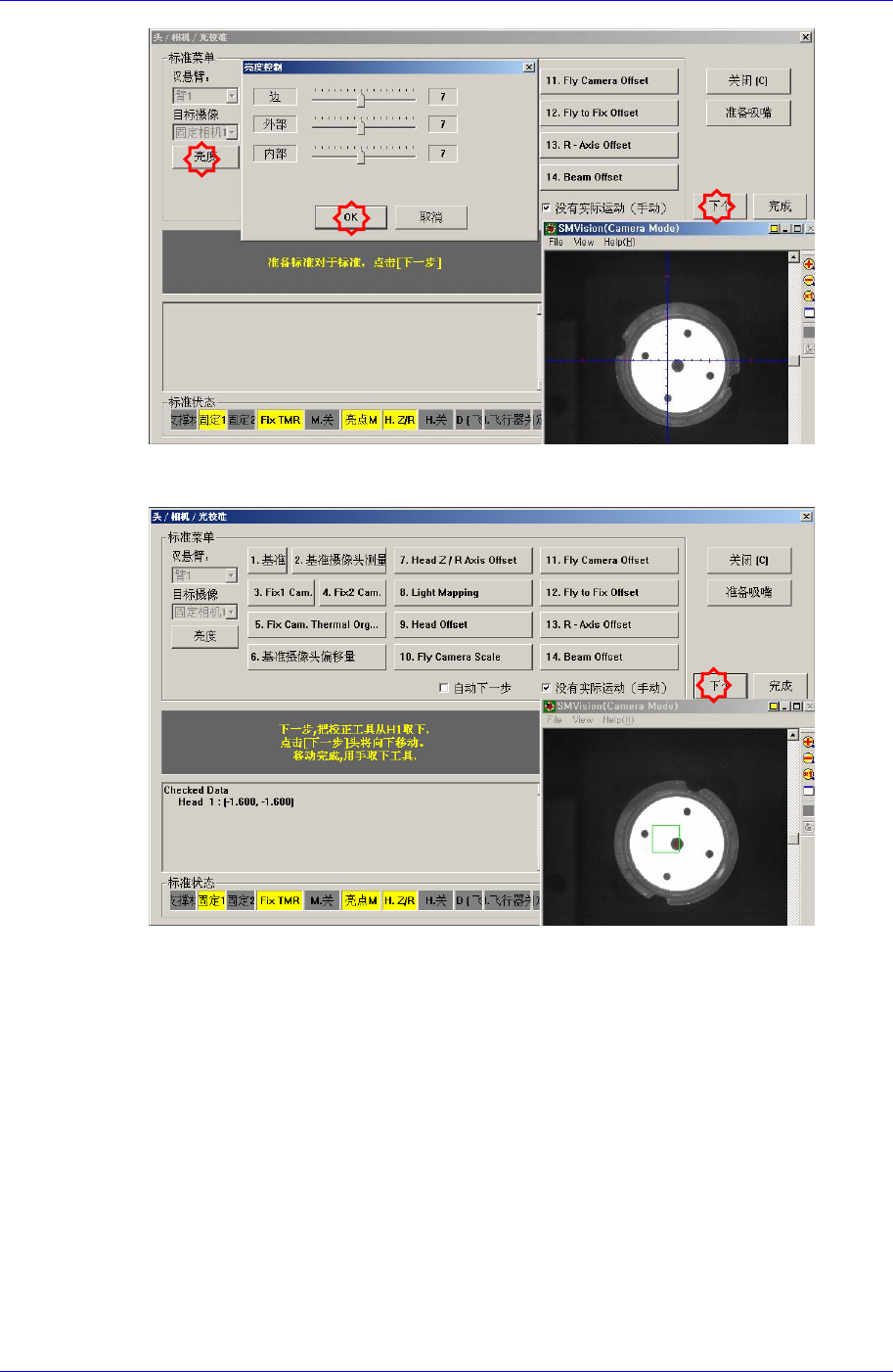

6. 显示“准备标准。对于标准，点击[下一步]” 消息。此时,点击<亮度>按钮，在”
亮度控制”对话框中’SMVision’窗口显示的 CNT20 吸嘴上的 Ficucial Mark 明显
为止调整照明亮度后点击<下个>按钮。
Calibration
3-37
7. 自动执行 Calibration 后完成 Calibration 则如下图显示结果值，请点击<下个>
按钮。
8. 显示“下一步, 把校校正工具从 H1 取下, 点击[下一步]头将向下移动。移动完成,
用手取下工具。”消息。为了在磁头 1 号的吸嘴支架手动除去 CNT20 吸嘴。
请点击<下个>按钮。
9. 请按照对磁头 1 的校正方法，同样地从 Head 2~ 6 执行校正。
10. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<确定>按钮。
