Ref No. Remark s R 1 Q'ty 7-D 8ノズルヘッド:NPM 8 NOZZLE HEAD:NP M ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610069509AA Part Name 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 GUIDE 2 1 N210087072…
7-D

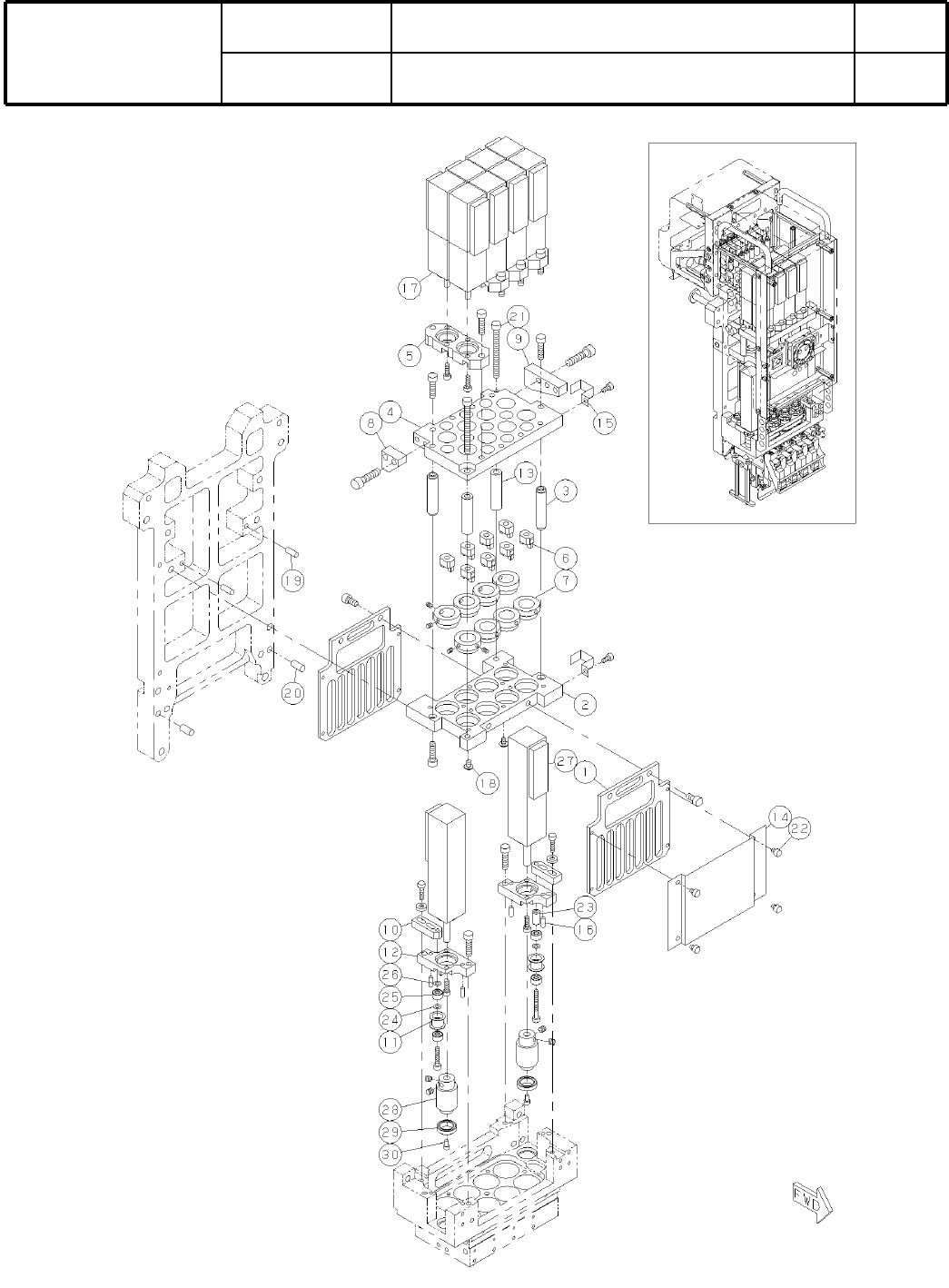

8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610069509AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O41
( KN610069509AA-15-4 )
Ref
No.
Remarks
R
1
Q'ty
7-D
8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610069509AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
GUIDE
2
1 N210087072AB
PLATE
1
2 N210081870AD
POST
2
3 N210081871AB
PLATE
1
4 N210081872AC
PLATE
4
5 N210010127AA
JOINT
8
6 N210050219AA
COLLAR
8
7 KXFB0ALHA00
BLOCK
1
8 KXFB0ALMA00
BLOCK
1
9 N210081876AB
BLOCK
2
10 N210081877AB
PULLEY
2
11 N210048480AA
PLATE
2
12 N210081878AC
COLLAR
2
13 N210087045AA
COVER
1
14 N210087082AA
CLAMP
2
15 N210081914AB
PIN
4
16 N510020589AA MMS3-8
MOTOR
8
17 N510043454AA
S
P50B02001BXS7D
SCREW
10
18 N510018251AA
Cross recessed Truss head machine screw M3X5-4.8 A2J (Trivalent)
PIN
2
19 N986MMS410 MMS4-10
PIN
2
20 N510020607AA MMS5-10
BOLT
2
21 N510017368AA
Hexagon socket head cap screw M4X45-10.9 A2J (Trivalent)
BOLT
4
22 N510017330AA
Hexagon socket head cap screw M3X4-10.9 A2J (Trivalent)
SPACER
1
23 N510020196AA CB-310E
COLLAR
2
24 N210116463AB
BEARING
4
25 N510017124AA R-830ZZ R P0P25LY121
SPACER
1
26 N510030918AA CB-301E
MOTOR
2
27 N510042809AB
S
P50B02002BXS2D
PULLEY
2
28 N510034188AB P26-2GT-BLP(K0703-001)
BEARING
2
29 N510003585AA DDA-1510ZZ H P0P25LY121
BOLT
2
30 XVE25B5FTC
Hexagon socket head cap screw M2.5X5-12.9 SOB
O42
--
( KN610069509AA-15-4 )
